农用拖车R16规格钢制轮毂三维设计

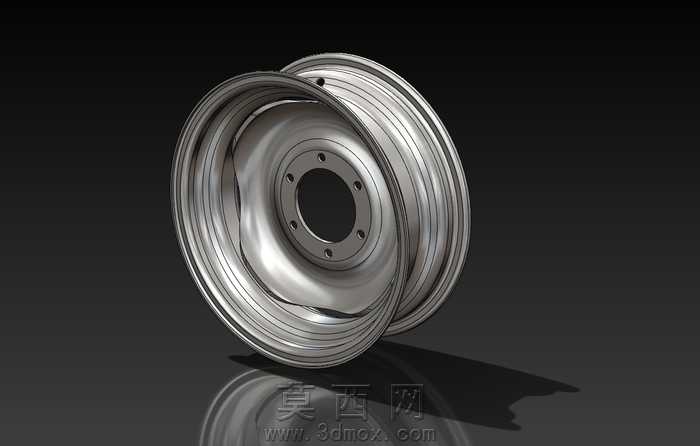

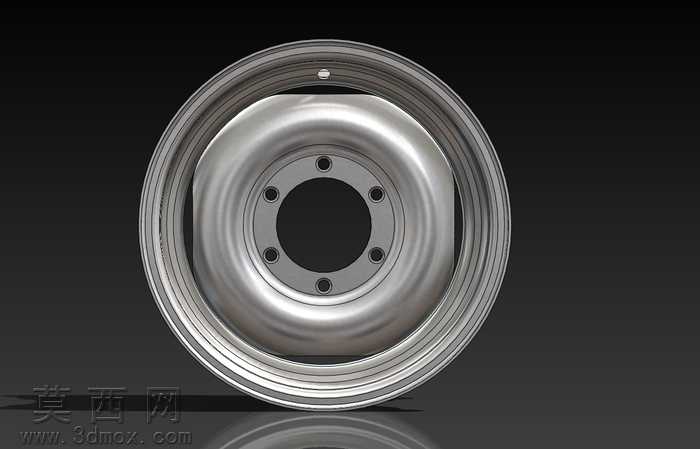

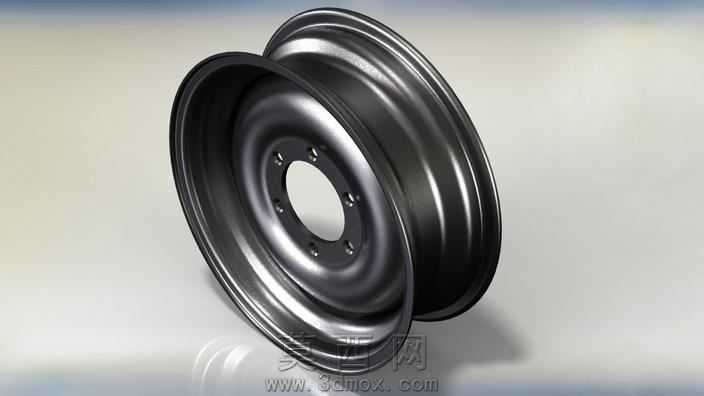

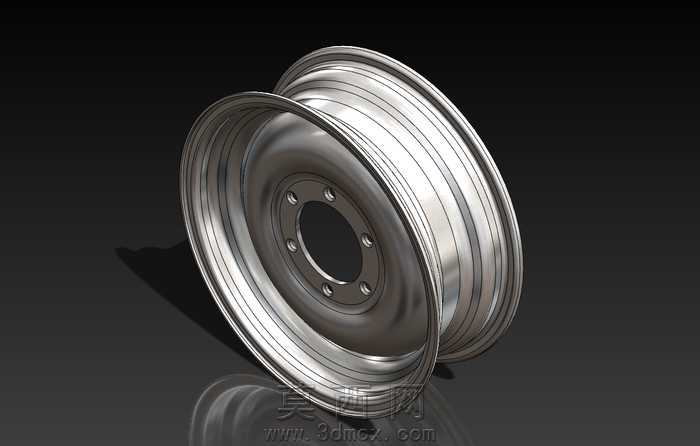

本作品为农用拖车配套的R16规格钢制轮毂三维模型，建模过程严格遵循农机配件的实际生产尺寸标准，采用三维建模软件完成全参数化构建，完整还原了钢制轮毂的所有结构细节。模型整体分为轮辋与轮辐两大核心部分，轮辋部分按照R16规格的标准轮缘轮廓设计，精准还原了深槽式轮辋的多段弯折曲面结构，包括胎圈座的倾斜角度、轮缘的圆弧过渡、槽底的凹陷深度都完全符合农用钢制车轮的行业规范，能够适配对应规格的农用拖车轮胎安装需求。轮辐部分采用等厚钢板冲压成型的结构设计，中心开设与拖车车轴匹配的定位安装孔，周围均匀分布6个螺栓固定孔，孔位的分度圆直径、孔径大小都经过严谨的尺寸校核，保证与车轴法兰的装配精度，轮辐与轮辋的连接位置采用贴合焊接的结构设计，还原了实际生产中的焊接贴合面形态，能够直观展示两者的装配关系。材质渲染方面，模型赋予了冷轧钢板冲压后的哑光黑金属材质，还原了钢制轮毂经过电泳防锈处理后的表面质感，曲面部分的光影过渡自然，能够清晰呈现轮辋多段弯折的轮廓层次，以及轮辐表面的冲压成型弧度，金属材质的反光度、粗糙度参数都经过反复调试，贴近真实农用钢制轮毂的视觉效果。设计过程中充分考虑了农用拖车的重载使用场景，轮辋的板材厚度、轮辐的加强过渡结构都按照实际承载需求进行了结构还原，没有多余的装饰性结构，完全贴合农用机械配件实用化的设计逻辑，模型的所有倒角、圆角细节都按照冲压工艺的实际成型规律设计，避免了不符合生产工艺的尖锐棱角，能够直接用于农用拖车车轮部分的结构展示、装配模拟以及生产参考。
