JST-PH2.0间距直插立式连接器套件

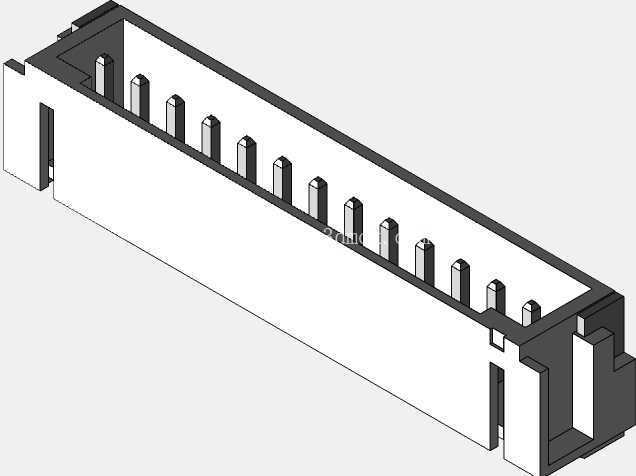

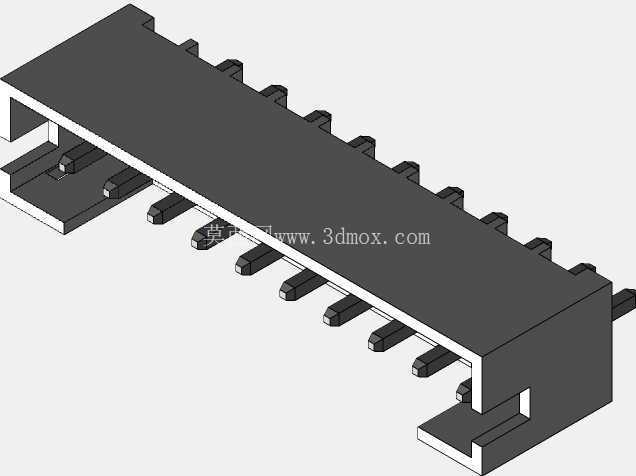

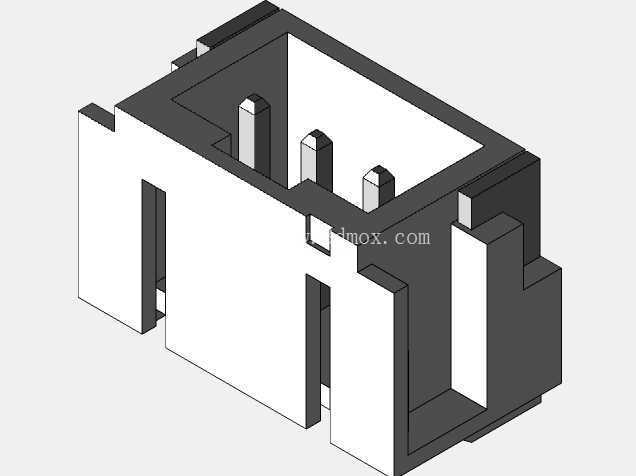

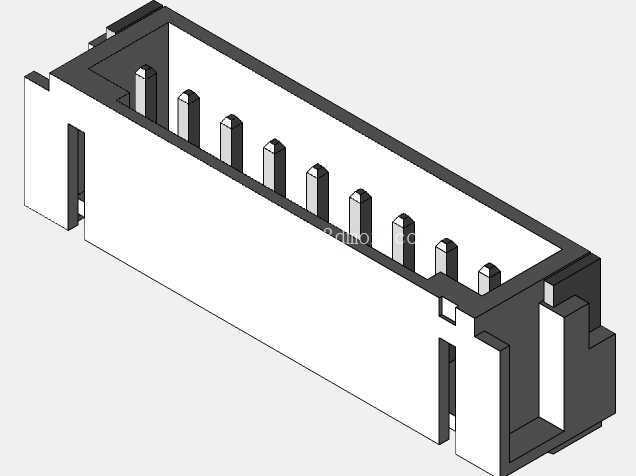

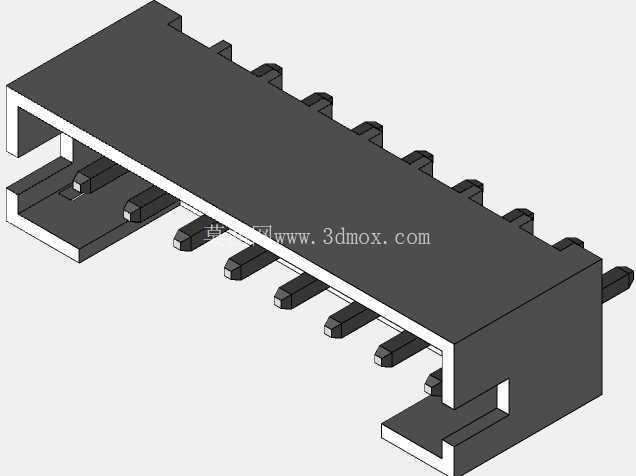

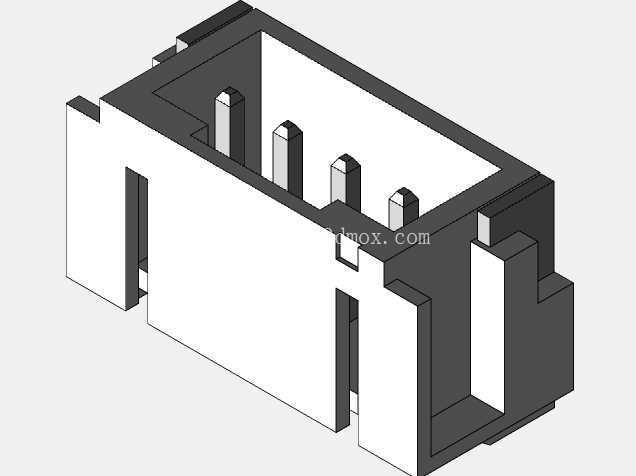

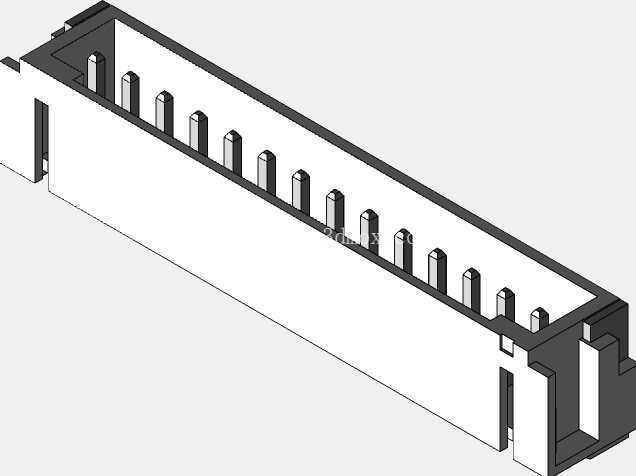

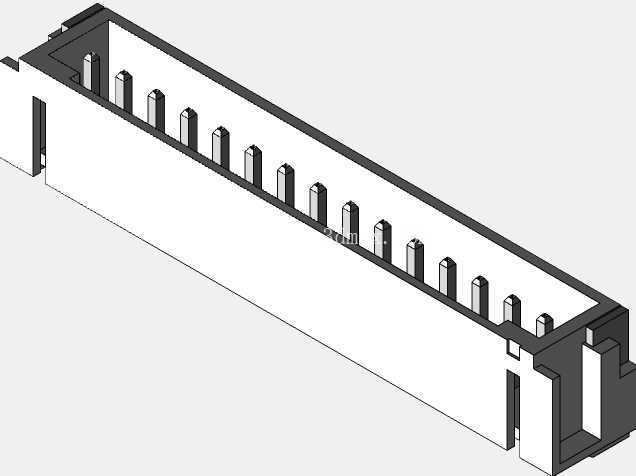

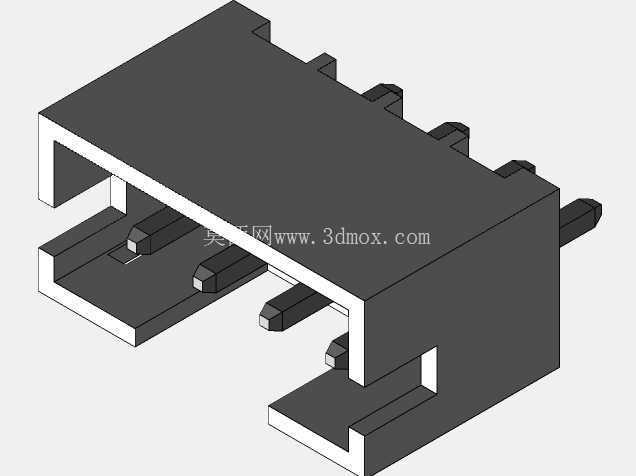

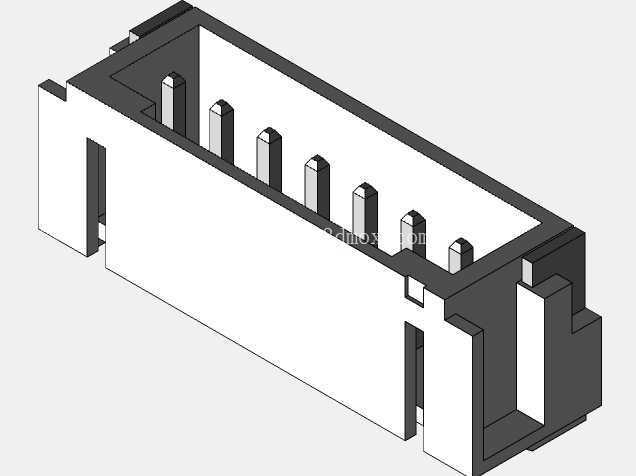

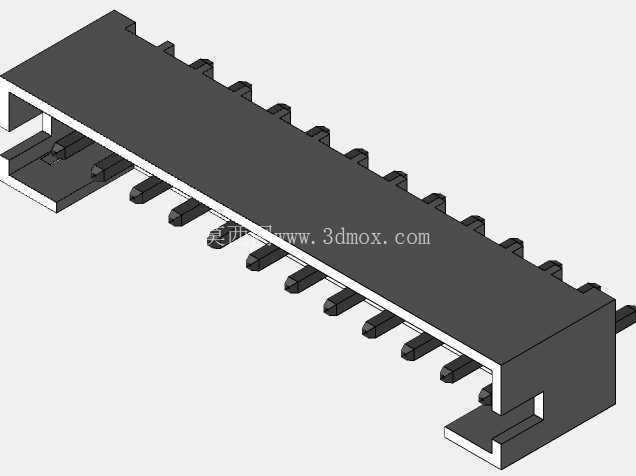

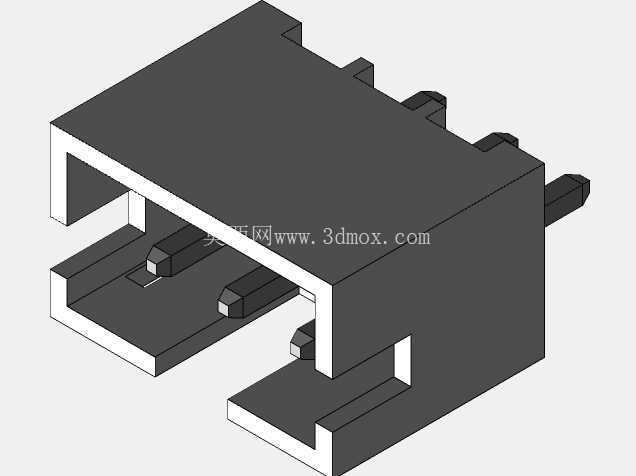

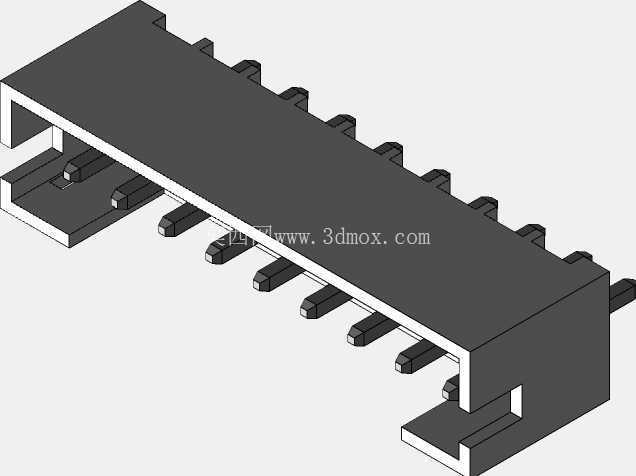

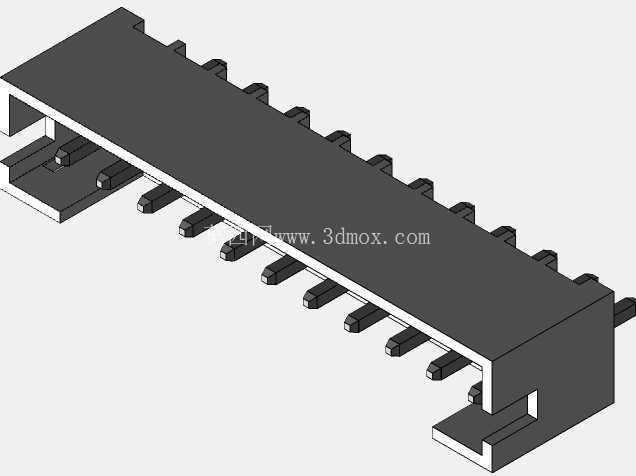

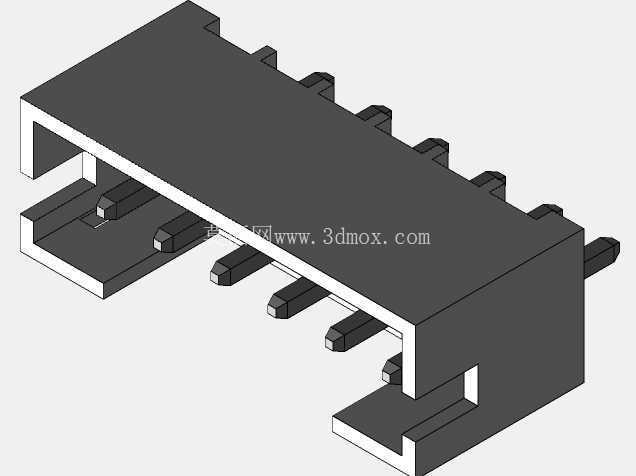

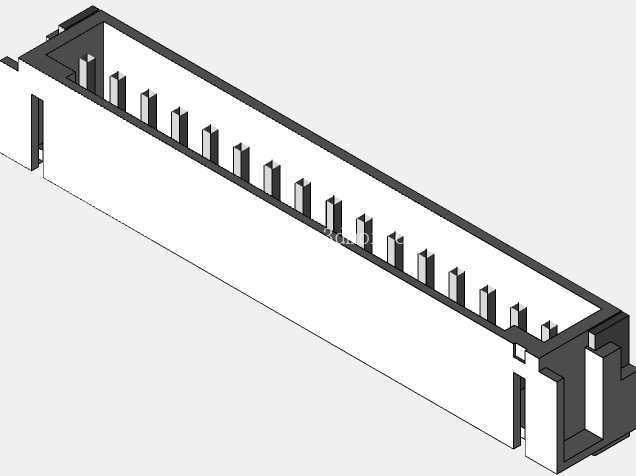

　　在消费电子、小型工控板卡、智能硬件的板级互联场景里，2.0mm间距的线对板连接器是应用覆盖度极高的基础互联元件，这套JST-PH规格的连接器套件，覆盖了2到16针的全系列针数规格，采用直通垂直安装结构，能够适配绝大多数板上空间受限、需要垂直出线的布线场景。从实际选型应用来看，这类连接器常被用在小型传感器接线、锂电池组充放电接口、舵机信号接线、小家电内部控制板互联等场景，相比间距更小的0.8mm、1.2mm连接器，2.0mm间距的PH系列在插拔寿命、载流能力、手工焊接容错率上有更均衡的表现，单Pin载流可以满足常规信号传输与小功率供电的需求，不需要额外做供电补强设计。

　　从设计逻辑上看，这套全系列针数的模型做了统一的安装边界对齐，所有针数规格的胶壳宽度、插针焊盘间距、塑壳定位柱尺寸都遵循统一的安装规范，在做PCB封装设计时，可以直接复用同一组安装孔位参数，仅根据针数调整焊盘数量即可，大幅减少封装库重复搭建的工作量。直插立式的结构设计，让线束出线方向与PCB板面保持垂直，在设备内部布线时可以顺着壳体侧壁走线，避免线束弯折过度导致的接触不良，也能减少连接器在板上占用的横向空间，对于内部空间紧凑的手持设备、小型控制模块来说，这种安装方式比卧式贴片的连接器更节省板面投影面积。

　　从外形尺寸与安装边界来看，单Pin间距严格控制在2.0mm，胶壳的插拔导向做了倒角处理，公母头对插时可以自动导正，不会因为对位偏差导致插针弯折；焊盘伸出长度适配常规波峰焊与手工焊接的工艺要求，既不会因为焊盘过短导致焊接强度不足，也不会因为焊盘过长占用过多板面布线空间。塑壳侧面设计了防脱卡扣结构，和公端线束端子的锁扣配合后，常规设备振动场景下不会出现松脱，不需要额外点胶固定，降低生产装配的工序复杂度。针对SMD与SMT两种不同的工艺需求，套件里同时覆盖了表面贴装与通孔插装的两种结构版本，SMT版本的焊盘位置做了共面度优化，回流焊过程中不会因为塑壳受热变形导致浮高、偏位，插装版本的定位柱与PCB安装孔采用间隙配合，插装时可以快速定位，适合小批量手工焊接的生产场景。

　　在实际结构设计选型时，这套全系列模型可以直接调入装配体做干涉检查，不同针数的连接器整体高度保持一致，在板上并排布置多个不同针数的连接器时，不会出现高度差导致的线束干涉、外壳装配顶到的问题。胶壳的壁厚设计兼顾了强度与注塑成型的工艺要求，不会因为壁厚过薄导致插拔时塑壳开裂，也不会因为壁厚过大导致缩水变形，影响插针的位置精度。插针的伸出长度做了统一规范，公端插针插入母端胶壳后，接触区域的长度满足接触可靠性要求，不会因为插入深度不足导致接触电阻过大，也不会因为插针过长导致对插后顶到胶壳底部造成应力集中。对于做三维布线的工程师来说，这套模型的出线口位置做了精准还原，在做线束长度计算、走线路径规划时，可以直接以模型的出线口作为线束起点，不需要额外预留补偿长度，大幅提升布线设计的准确率，减少样机试制阶段因为线束长度不合适导致的返工。
