6mm系列直插式轻触开关结构设计

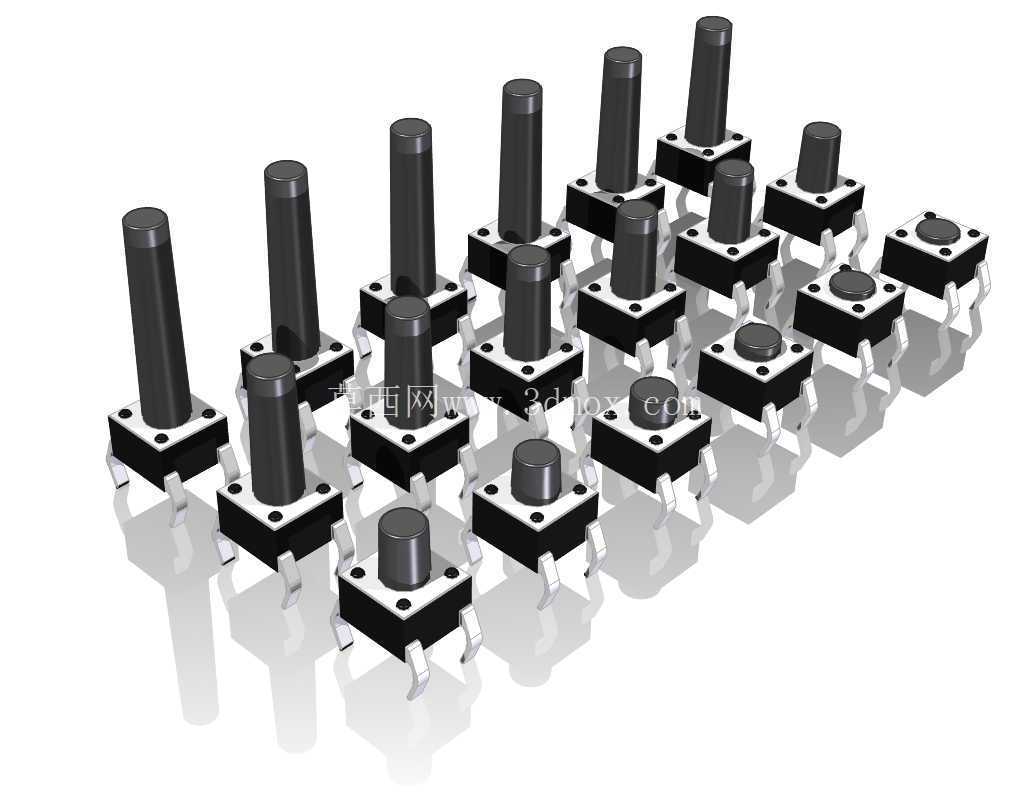

　　在消费电子、工业控制板卡、小型家电的人机交互回路设计中，轻触开关是承担瞬时信号触发的核心基础元件，本次涉及的6mm系列直通透插轻触开关，覆盖了从4.3mm到15.0mm的多档按压行程高度，可适配不同面板厚度、操作手感要求的安装场景。这类开关的核心功能是通过按压动作实现回路的瞬时通断，松开后自动复位，相比自锁式按键，更适合需要单次触发信号输入的场景，比如设备功能按键、参数调整按键、复位触发按键等，在工控面板、智能家居控制模块、手持检测设备、玩具控制板上都有极高的应用占比。

　　从结构设计逻辑来看，该系列开关采用标准6mm×6mm的方形基座尺寸，插脚采用直插式DIP封装设计，引脚间距匹配通用PCB板的孔位布局，可直接适配波峰焊、手工焊等常规焊接工艺，不需要额外定制PCB孔位，能大幅降低板卡设计的选型适配成本。基座部分采用耐高温工程塑料注塑成型，可承受常规焊接过程中的高温冲击，不会出现基座变形、引脚移位的问题；内部接触弹片采用高弹性合金材料冲压成型，表面做镀银处理，既保证接触电阻的稳定性，也能提升按键的触发寿命，避免长期使用后出现接触不良、触发失灵的问题。

　　不同高度的规格选型，主要对应不同的安装边界要求：当设备面板与PCB板之间的间距较大，或者需要按键突出面板更高的高度来方便操作时，可选择总高更高的规格；如果是超薄型设备、内部空间紧凑的板卡设计，则可以选择总高更低的规格，不需要额外调整结构避让空间。开关的按压触发行程统一控制在常规触觉反馈的舒适区间，按压力度适配大多数人的操作习惯，既不会因为按压力度过大导致操作费力，也不会因为压力过小出现误触发的问题。

　　在实际结构选型过程中，首先需要确认PCB板上预留的安装孔位是否匹配该系列开关的引脚位置，6mm方形基座的四个引脚分别布置在基座四角，焊接后可提供足够的固定强度，避免长期按压后出现开关松动、引脚脱焊的问题。其次需要核算面板到PCB板的安装距离，选择对应总高的开关规格，保证按键帽安装后，按键突出面板的高度在1-2mm的合理区间，既方便按压操作，也不会因为突出过多容易被磕碰损坏。另外需要注意，这类轻触开关属于瞬时触发元件，不适合作为电源回路的主开关使用，仅适用于信号回路的触发输入，选型时需要确认回路的电流电压参数在开关的额定负载范围内，避免出现触点烧蚀的问题。

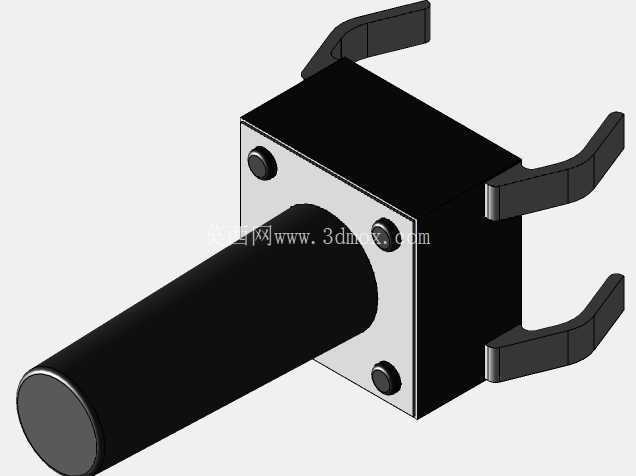

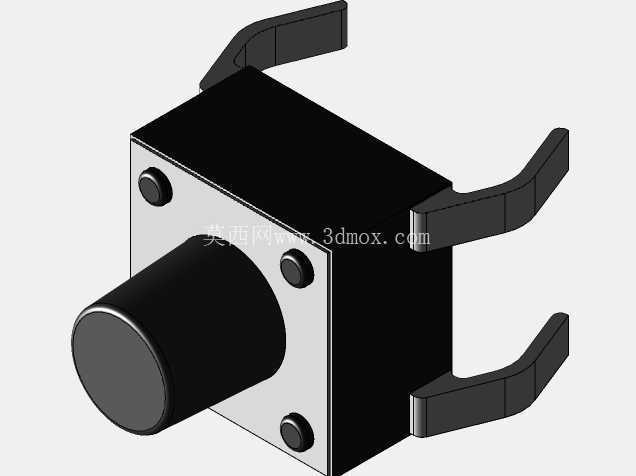

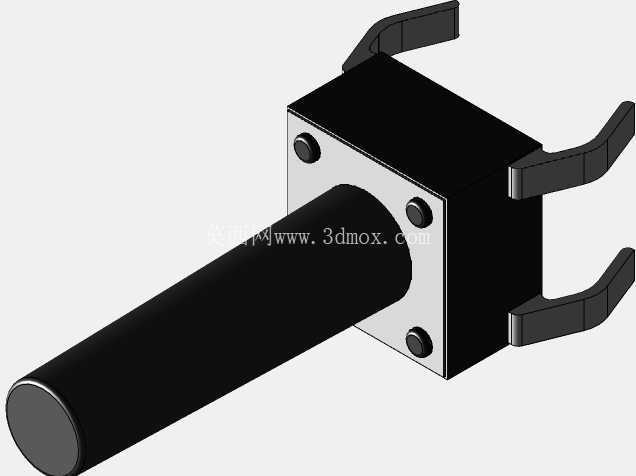

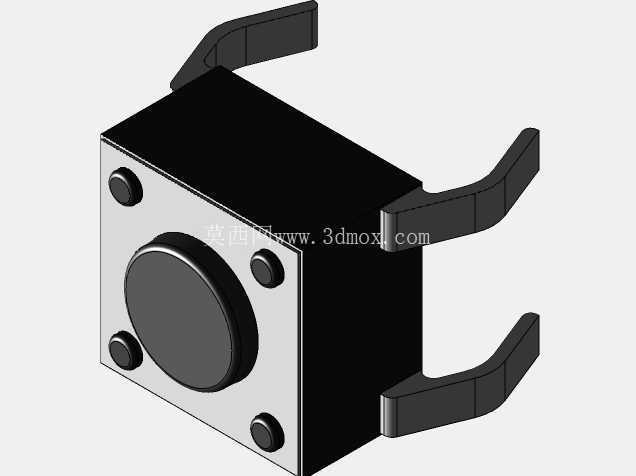

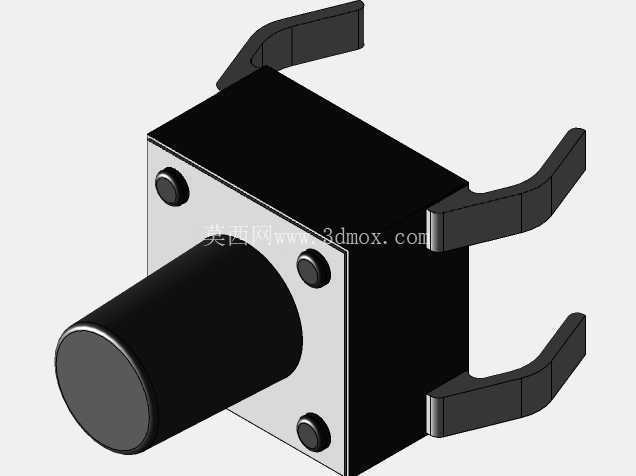

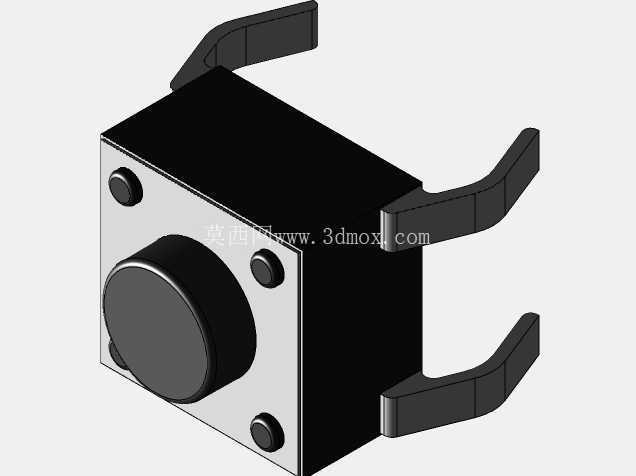

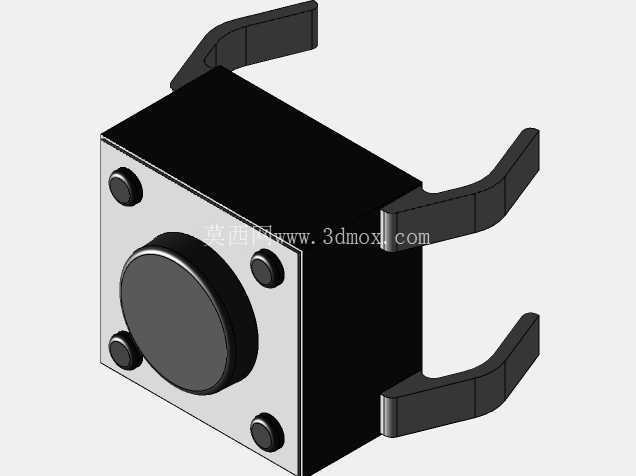

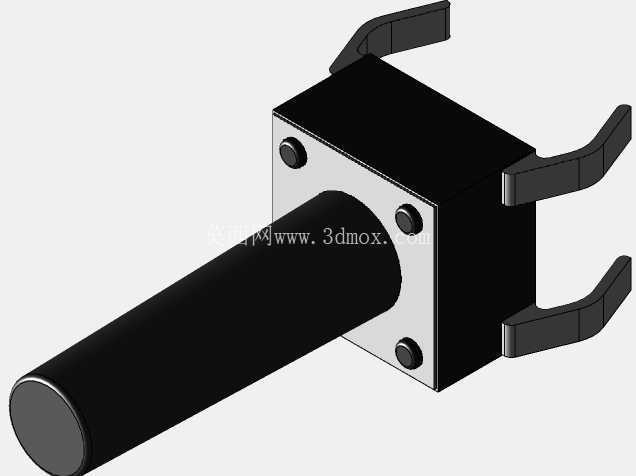

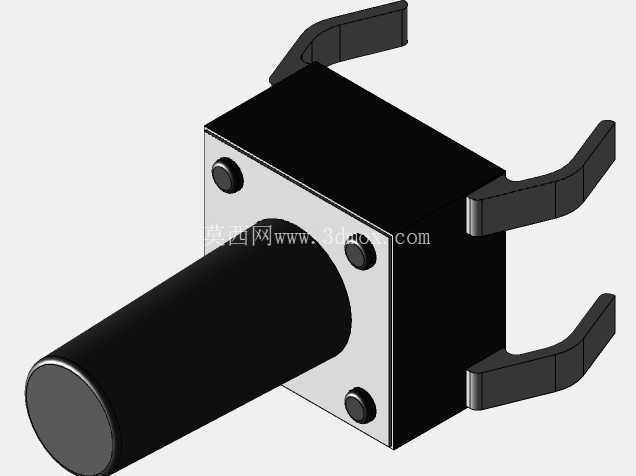

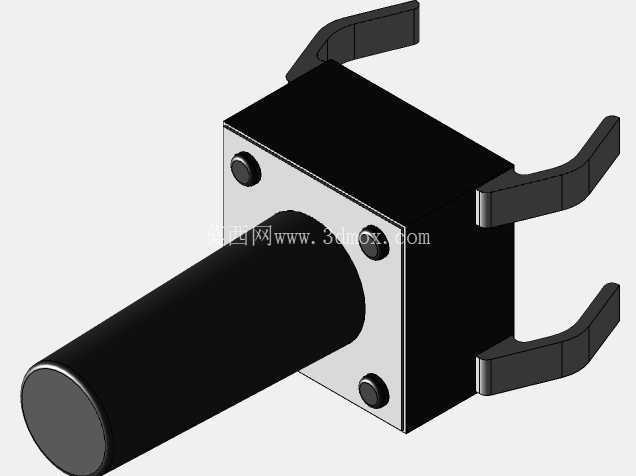

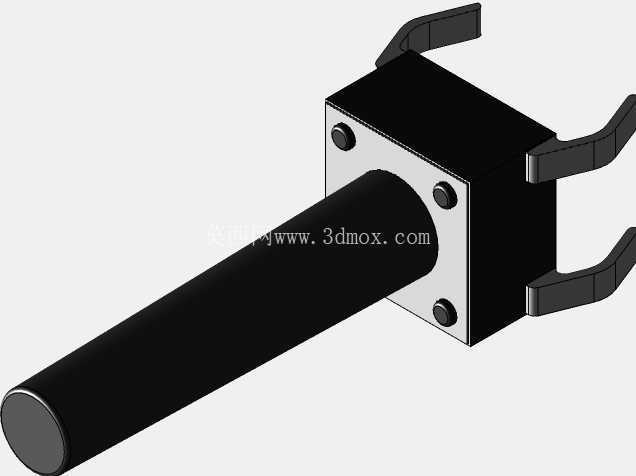

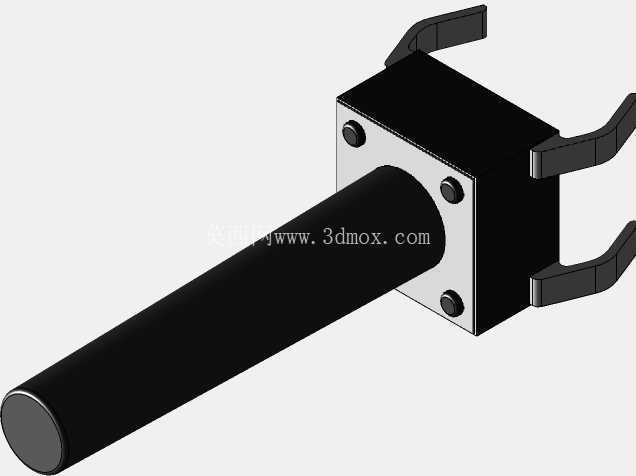

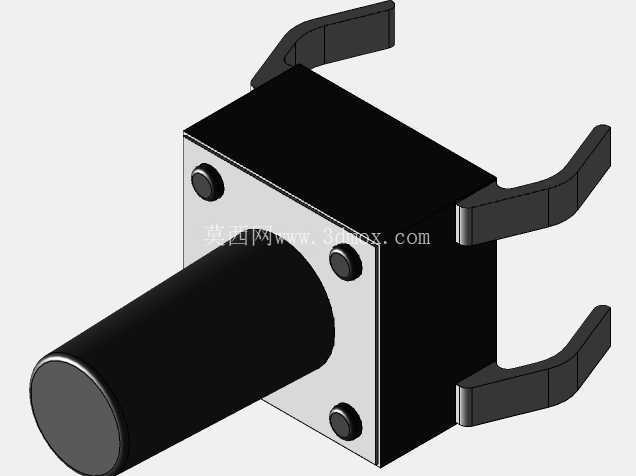

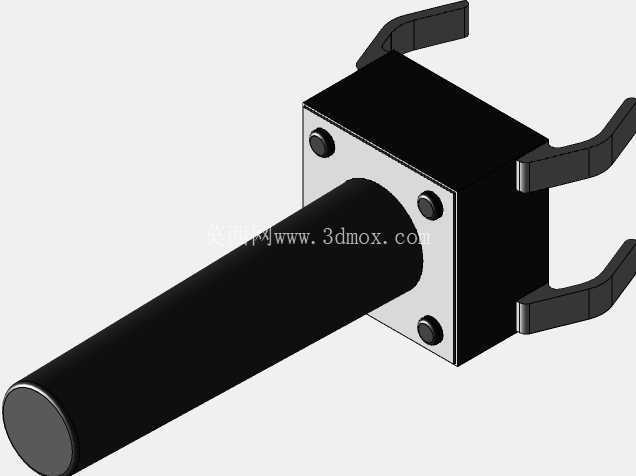

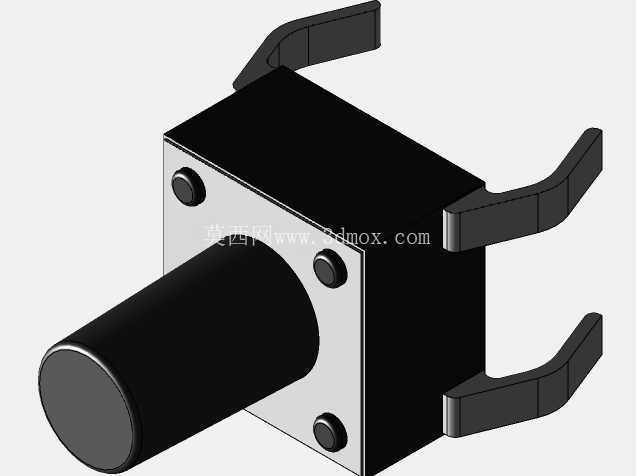

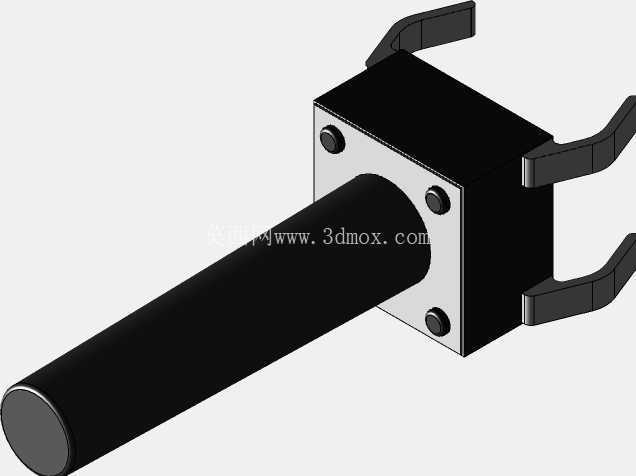

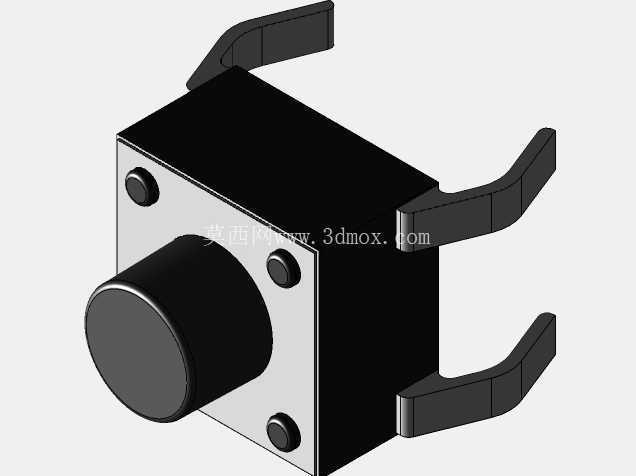

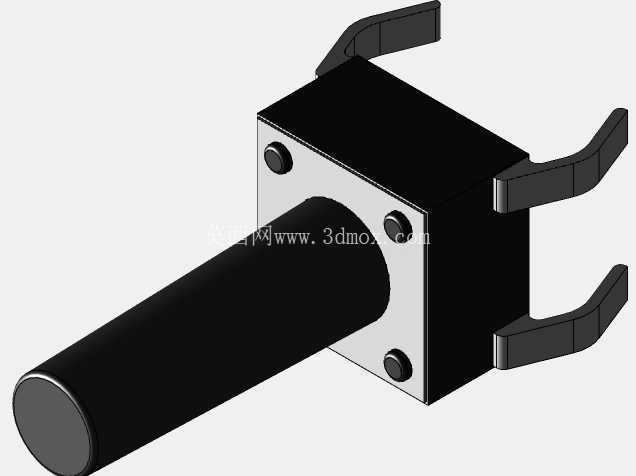

　　从三维建模的细节来看，该系列模型完整还原了不同高度规格的外形差异，包括基座的倒角细节、引脚的折弯角度、按键柱的直径尺寸，所有安装边界尺寸都按照实际量产规格做了1:1还原，在做结构设计时可以直接导入装配体，用来验证安装空间是否充足、面板开孔位置是否匹配，不需要额外测量实物尺寸，能大幅缩短结构设计阶段的选型验证周期。模型同时还原了开关的外形细节，包括基座表面的定位凸点、按键柱的顶部平面特征，在做产品渲染、装配动画制作时也能直接使用，不需要额外做外观细节的补全。

　　在实际生产装配环节，该系列开关的编带包装可适配自动插件机的生产工艺，适合大批量板卡生产的场景，相比贴片式轻触开关，直插式封装的焊接强度更高，能承受更大的按压力度，在使用频率较高、操作力度较大的工业设备场景下，可靠性表现更优。开关的复位弹簧结构内置在基座内部，采用全密封式的基座设计，可阻挡日常使用中的灰尘、杂物进入开关内部，避免触点接触不良的问题，提升复杂使用环境下的工作稳定性。
