通孔封装无源蜂鸣器结构设计

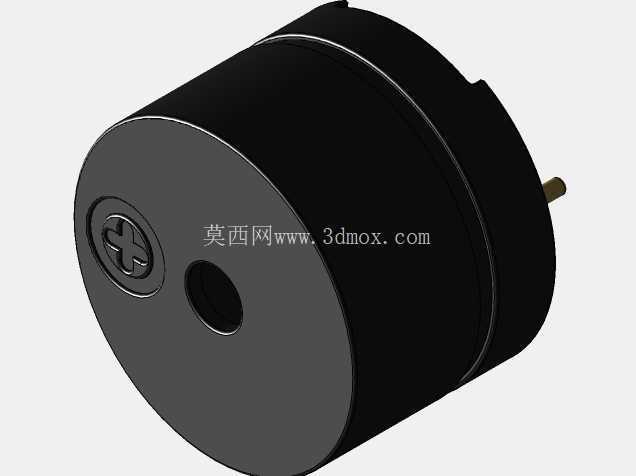

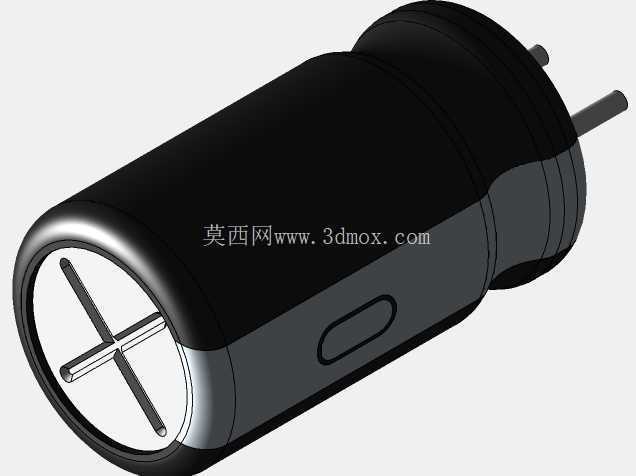

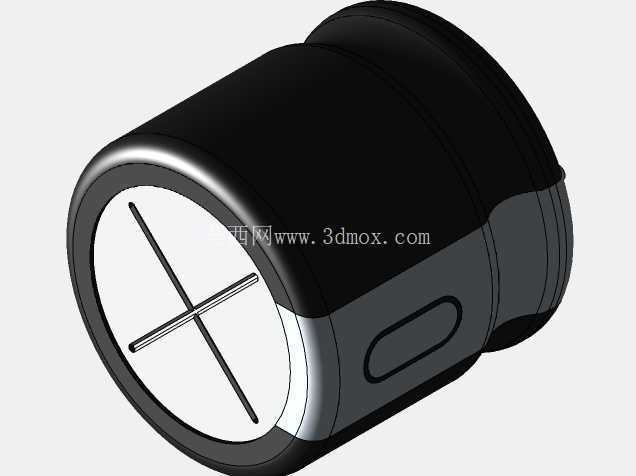

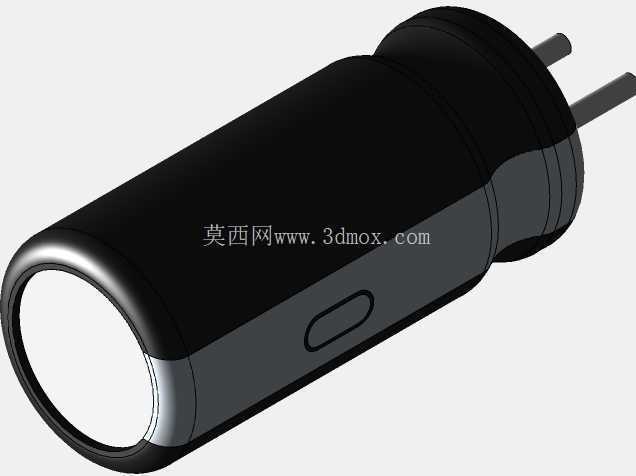

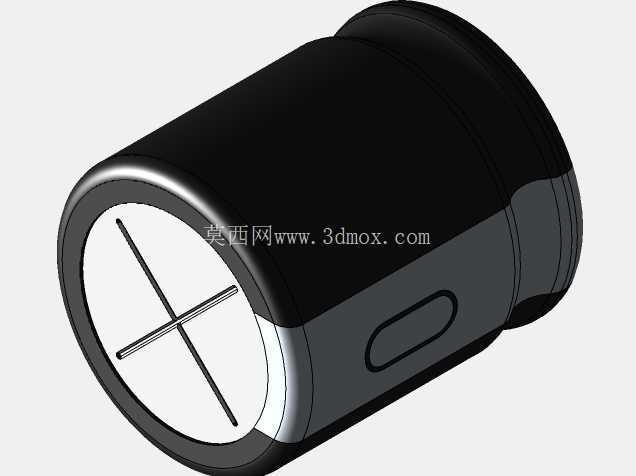

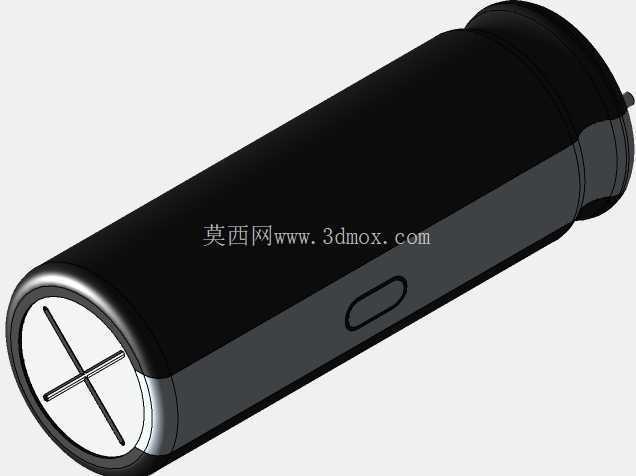

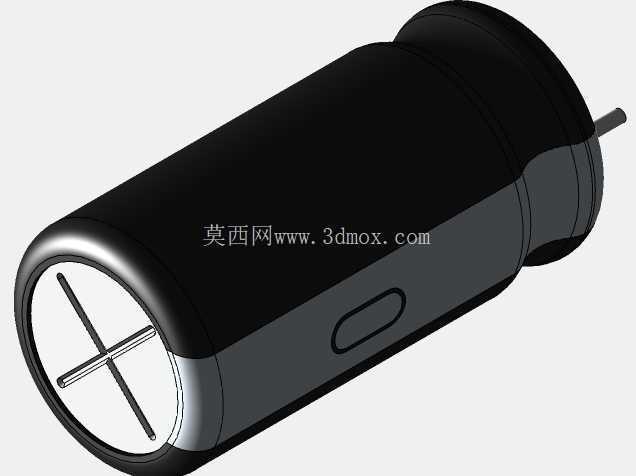

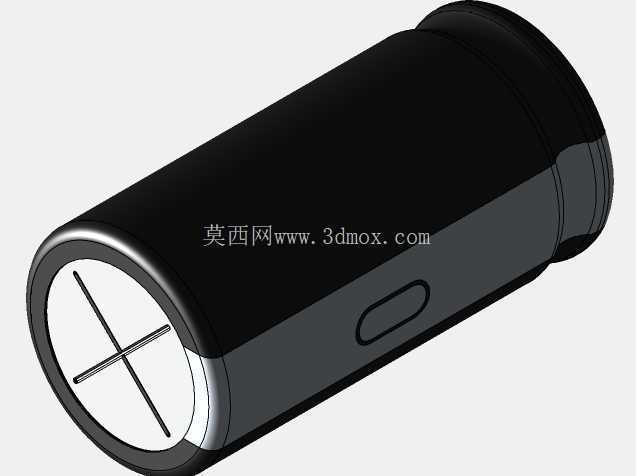

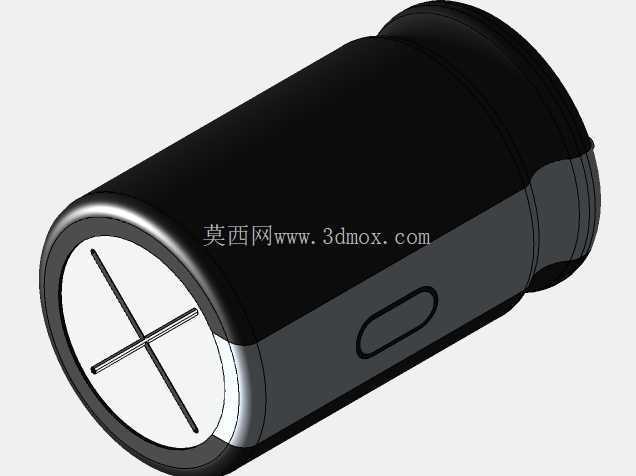

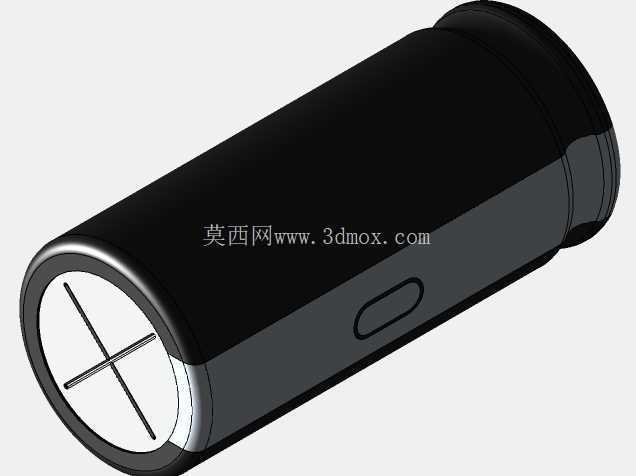

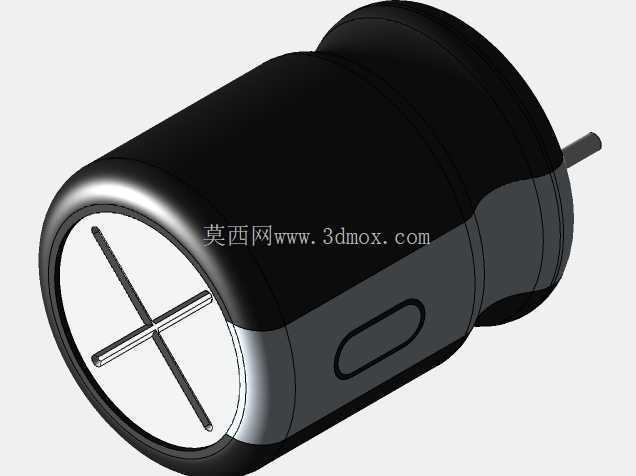

　　从结构外形来看，这款圆柱型蜂鸣器的主体采用黑色阻燃塑壳封装，端面预留出声孔，发声孔的位置避开了端面的十字定位标识，这个十字标识是生产环节用于极性识别的标记，建模时要保证标识的凸起高度不超过0.2mm，避免贴装吸嘴取料时出现吸附偏移。主体外壳的合模线位置做了圆弧过渡处理，没有尖锐的披锋结构，符合电子元件的注塑生产工艺要求，不会出现组装时刮伤操作人员手指、或者刮破相邻元件绝缘层的问题。引脚从主体侧端伸出，采用镀锡铜材质，直径匹配标准2.54mm间距焊盘的插装要求，引脚的根部做了应力释放结构，避免插装时弯折导致内部音圈引线断裂。在消费电子、工业控制板卡、仪器仪表的PCB设计环节里，通孔封装的无源发声器件是板级布局中经常需要核对安装边界的元件，这类元件不需要内置振荡电路，依靠外部输入的方波信号驱动发声，相比有源蜂鸣器成本更低、频率可调范围更广，在批量生产的家电控制板、工控告警模块、玩具发声单元里应用占比很高。做这类元件的三维建模时，首先要明确实际生产中的插装工艺要求，引脚的伸出长度、引脚间距必须匹配常规波峰焊的过板要求，不能出现引脚位置偏斜导致插装时顶坏PCB焊盘的问题。

　　在实际板卡布局时，这类元件的安装高度要提前和结构外壳的出声孔位置对齐，不能出现外壳遮挡发声面导致告警音量衰减的问题，建模时预留的安装边界要考虑到元件本体的公差范围，直径方向预留0.1mm的装配间隙，高度方向预留0.3mm的间隙，避免PCB组装时元件和外壳硬接触出现压损。设计这类元件模型的时候，不能只做外观曲面的还原，要把内部的磁环、音腔空间的占位也做出来，方便结构工程师做EMC防护设计时，提前预留磁屏蔽的位置，避免蜂鸣器工作时的磁场干扰周边的晶振、电阻等敏感器件。音腔的深度和发声孔的直径是影响发声效率的关键参数，建模时严格按照实际元件的声学结构做等比例还原，出声孔的倒角做0.1mm的圆弧处理，避免注塑时出现孔口毛边影响出声一致性。

　　在通孔插装类元件的布局规范里，这类圆柱型元件的摆放方向要和过波峰焊的方向平行，避免引脚出现连锡问题，模型里的引脚长度设置为露出PCB背面1.5mm，刚好符合波峰焊的剪脚工艺要求，不需要额外调整长度。很多新手工程师在做板级建模时，容易忽略这类无源元件的极性标识位置，导致生产时插件反向，出现蜂鸣器不工作的问题，所以建模时特意把端面的十字极性标识做了差异化的颜色区分，在装配体里可以快速识别安装方向。另外，元件本体的滚花结构是为了增加插件时的摩擦力，方便自动化插装设备的夹爪抓取，建模时滚花的齿距和齿深都按照实际注塑件的参数还原，保证夹爪抓取时的摩擦力仿真结果和实际生产一致。

　　在做整机的跌落仿真时，这类元件的引脚强度是需要重点校核的部分，模型里引脚的材质参数设置为常规镀锡铜的力学参数，根部的应力集中位置做了圆角过渡，仿真时可以准确模拟跌落过程中引脚的形变情况，提前优化焊盘的大小和固定方式，避免跌落时引脚脱焊。和同规格的贴片蜂鸣器相比，通孔封装的元件焊接强度更高，在振动较大的工业设备场景里可靠性更好，所以在工控类板卡的选型里，这类通孔封装的无源蜂鸣器依然是主流选择。建模时还要考虑到元件的编带包装尺寸，本体的直径公差控制在±0.05mm范围内，匹配编带的料仓尺寸，避免自动化贴装时出现卡料的问题。发声面的平面度控制在0.02mm以内，保证贴装吸嘴吸附时不会漏气，提升取料的成功率。
