JST-XH2.5mm间距直插垂直连接器套件

　　在消费电子、工业控制板卡、小型智能设备的板级互联场景里，线对板连接器的选型直接决定了生产装配效率与长期运行可靠性，本次涉及的2.50mm间距垂直安装连接器套件，覆盖2到20针全针位规格，完全适配常规低压信号传输、小电流供电的板端连接需求。从实际工程应用来看，这类连接器广泛用在单片机开发板接线、小型传感器信号引出、家电控制板内部线束连接、3D打印机主控板与外设模块的互联场景中，垂直直插的安装形式，能够让线束从板卡垂直方向引出，最大化节省板卡水平方向的布局空间，尤其适合内部空间紧凑、板卡平行排布的设备结构设计。

　　设计层面上，该系列连接器严格遵循JST-XH的标准尺寸规范，针脚间距固定为2.50mm，公座针脚采用直插式设计，适配标准PCB通孔焊盘，焊盘尺寸按照行业通用规范设计，能够兼容波峰焊与手工焊接工艺，焊接后针脚与PCB的结合强度满足常规设备的抗振动要求，不会因为日常运输、设备运行的小幅振动出现虚焊脱落问题。塑壳部分采用卡扣式防呆设计，配套的母端线束插头插入后会有明显的卡扣锁止反馈，能够避免设备运维、线束拉扯过程中出现接插件松脱导致的信号中断、供电断开问题，同时塑壳的防呆结构能够完全杜绝反插风险，生产装配过程中不需要额外做方向标识，能够有效降低产线装配的出错率。

　　从安装边界来看，单针位的塑壳宽度按照2.5mm等距排布，2针位总宽度为5mm，20针位总宽度为47.5mm，塑壳本体高度从PCB板面算起为8.5mm，配套插头插入后总高度为15mm，设计PCB布局时只需要在连接器安装位置预留对应宽度的禁布区，垂直方向预留16mm以上的装配空间即可，不需要额外预留侧面操作空间，对于高密度布板的场景十分友好。针脚的伸出长度为3.2mm，穿过标准1.6mm厚度PCB后，焊盘侧露出长度为1.6mm，完全满足波峰焊的吃锡要求，不会出现焊锡透孔不足的问题。

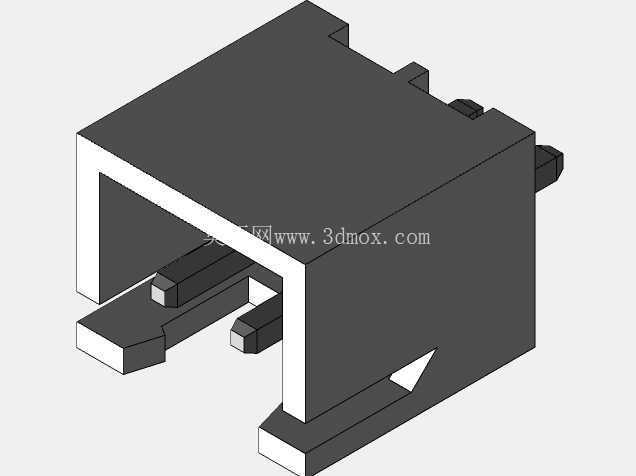

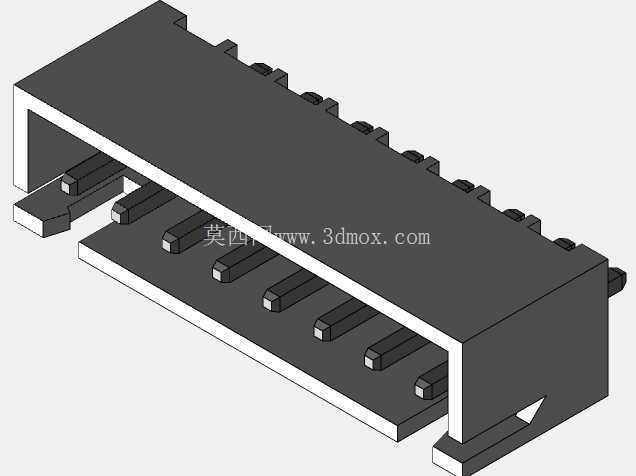

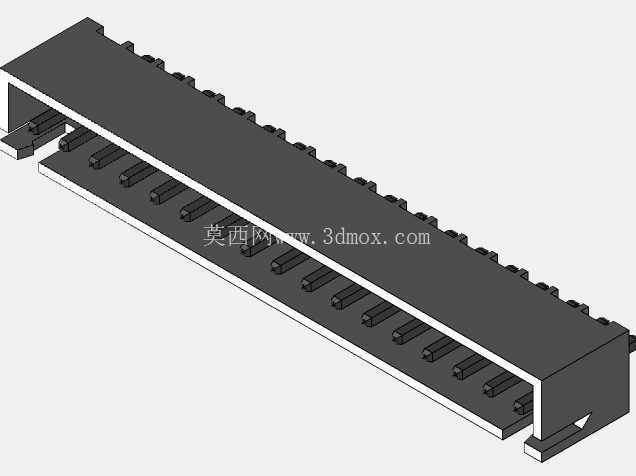

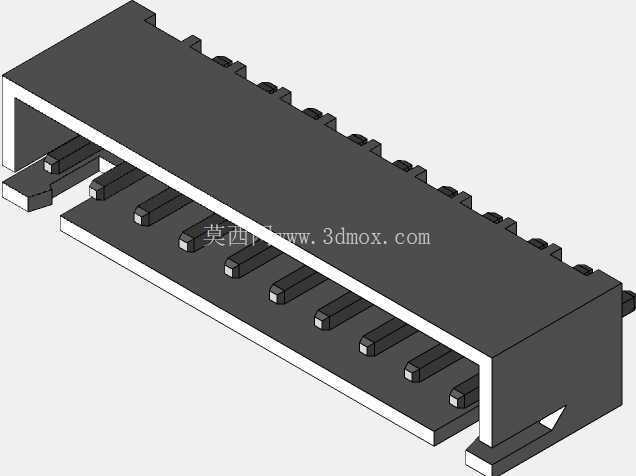

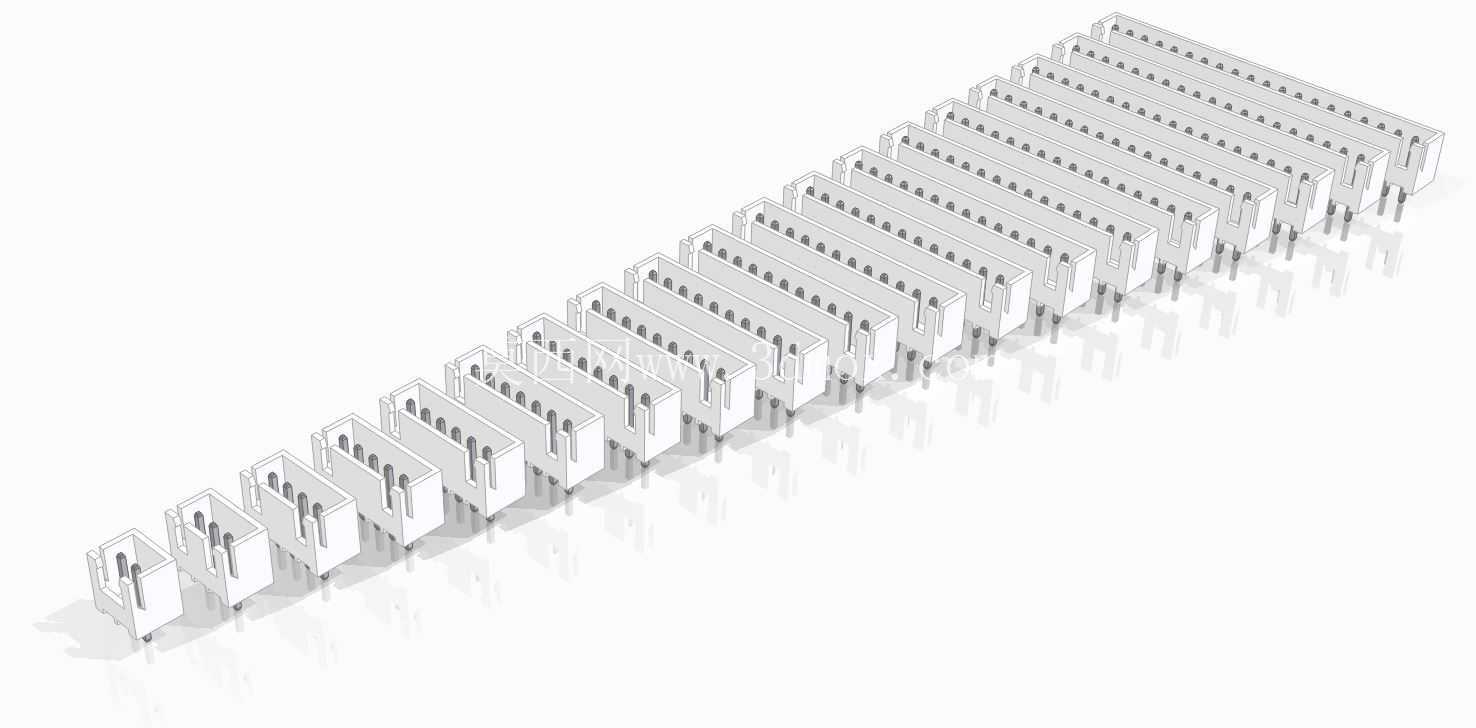

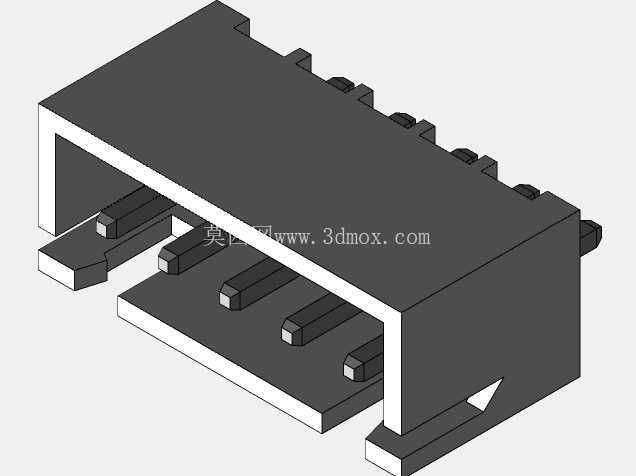

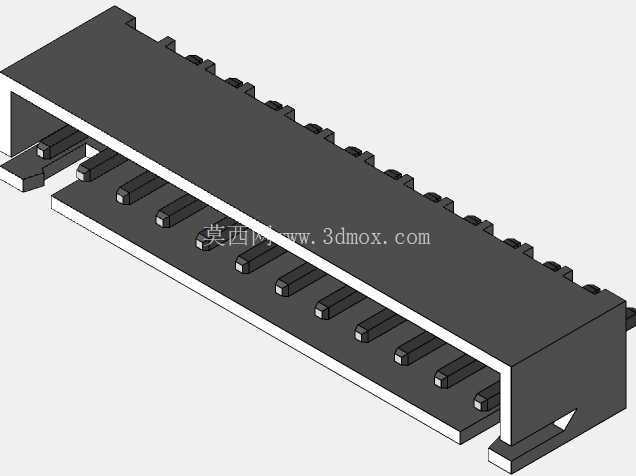

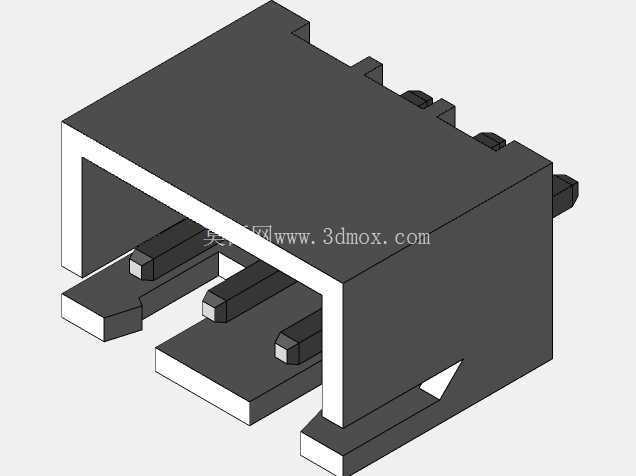

　　功能特性上，该系列连接器每个针位的额定载流能力为3A，接触电阻低于20mΩ，适配22AWG到26AWG的电子线压接，能够满足常规5V、12V低压供电与TTL、CAN等常规信号的传输需求，接触件采用铜合金镀锡工艺，在常规室内使用环境下，抗氧化能力能够满足设备10年以上的使用寿命要求，不会因为接触件氧化出现接触不良、信号传输中断的问题。整套模型覆盖2针到20针的全规格针位，结构设计时统一了安装孔位尺寸与塑壳截面尺寸，不同针位的模型可以直接在PCB设计时按需调用，不需要重复调整封装尺寸，能够大幅缩短结构设计与PCB设计的周期。

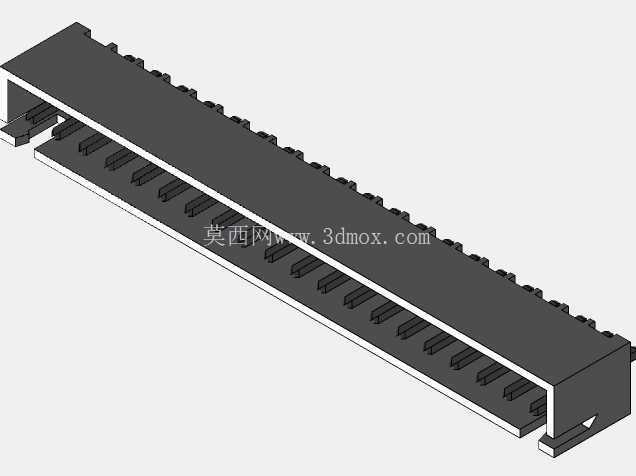

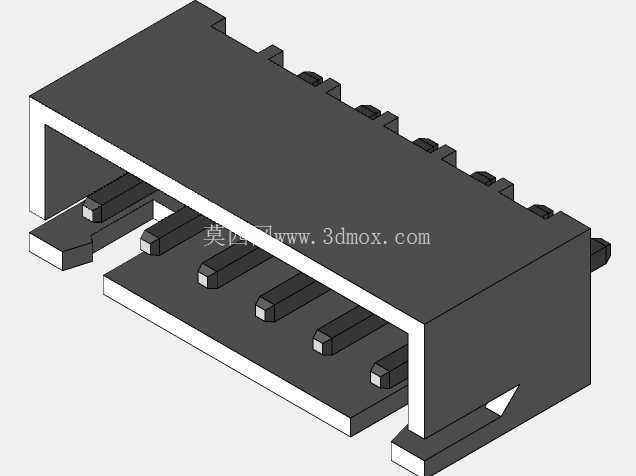

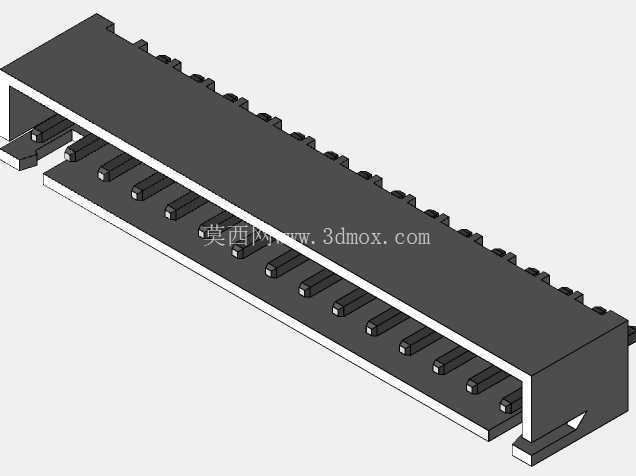

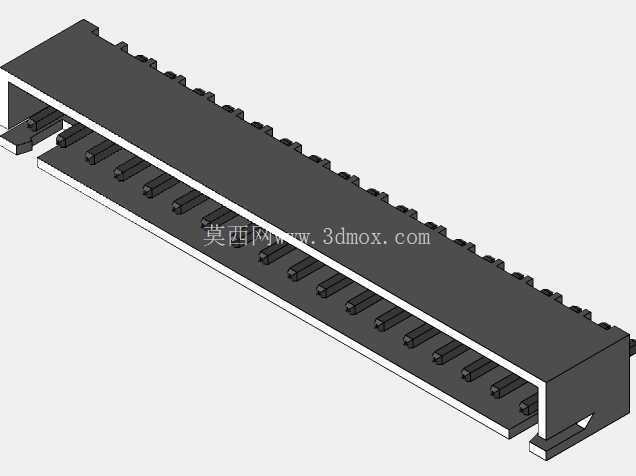

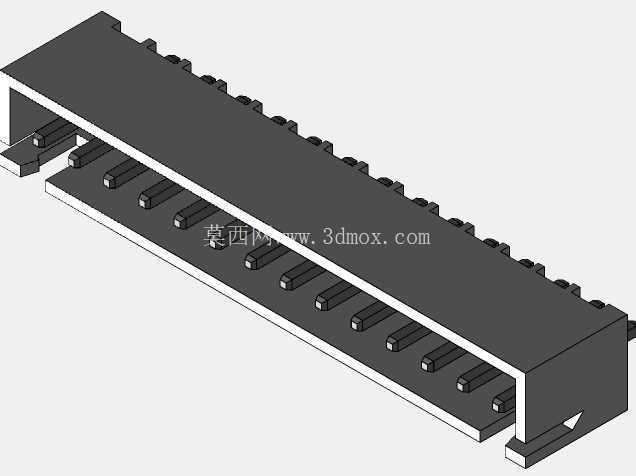

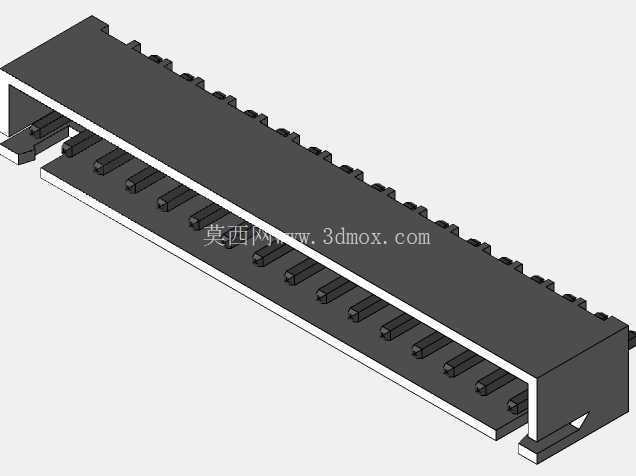

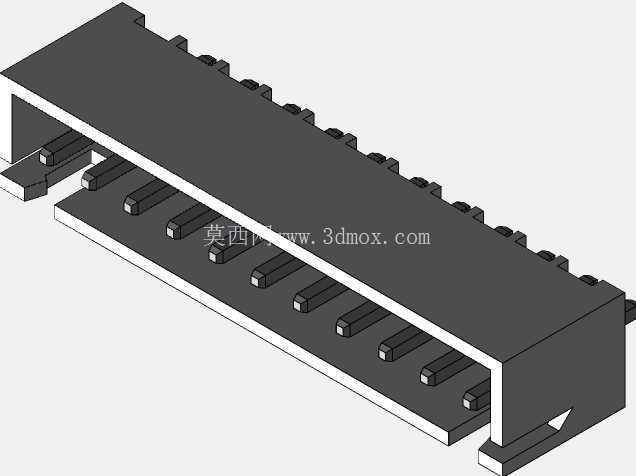

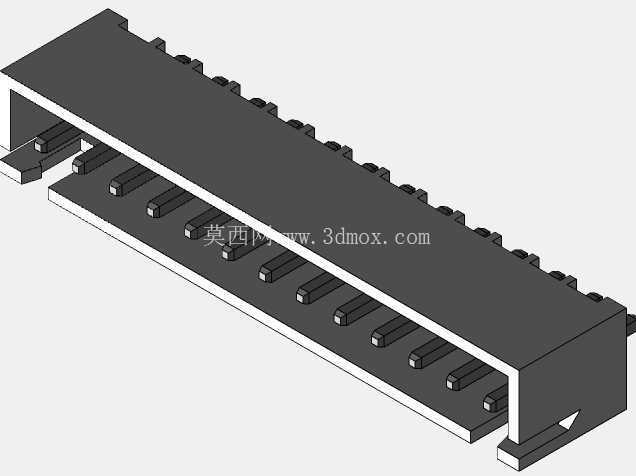

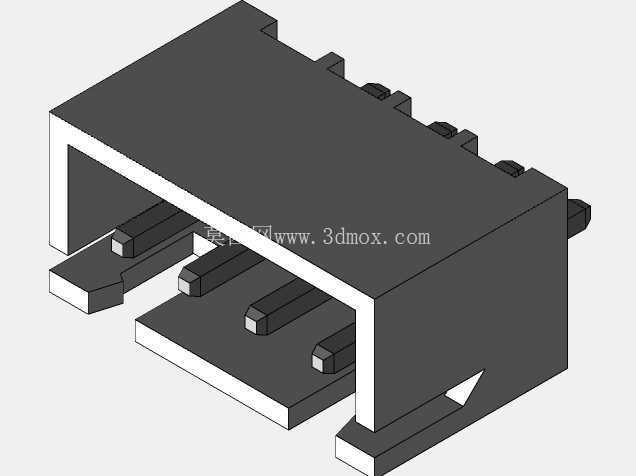

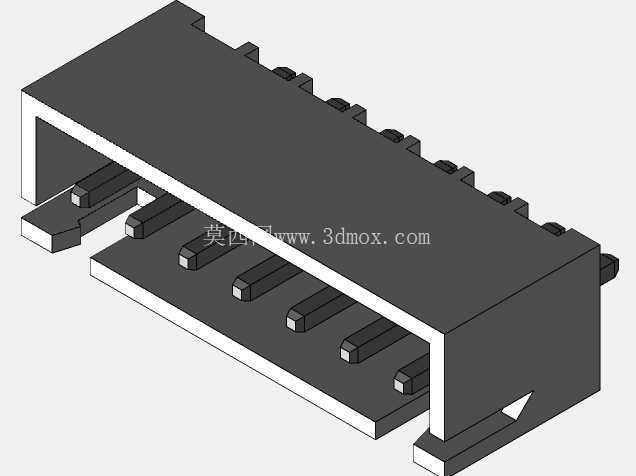

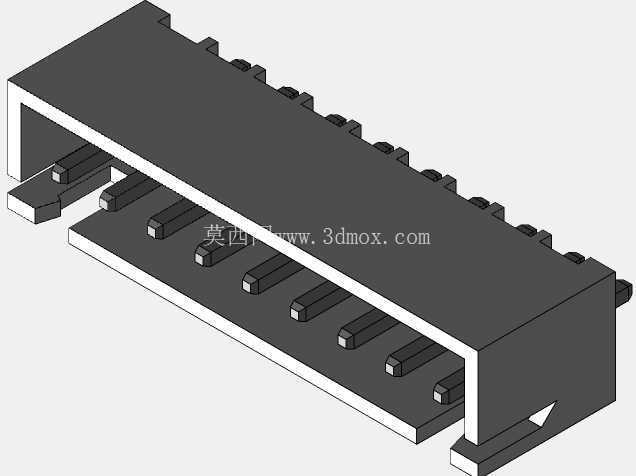

　　在三维建模过程中，所有尺寸均按照实物测绘的精准参数搭建，塑壳的卡扣结构、针脚的倒角、焊盘的定位尺寸都与实物完全一致，导入装配体后可以直接用于干涉检查，模拟线束装配后的空间占用情况，提前发现结构设计中预留空间不足、连接器与周边元器件干涉的问题，避免后期开模、试产阶段才发现结构冲突导致的设计变更。对于结构工程师来说，这类标准化接插件的精准模型，能够直接减少实物测量的工作量，在方案设计阶段就完成整机内部的布局校验，确保线束走向、接插件位置与周边结构件不产生冲突，同时也能为后续的线束加工、装配工艺设计提供准确的尺寸参考。
