多规格贴片插件式轻触开关三维结构

　　在消费电子、工业控制板卡、小型手持检测设备的板级设计环节，轻触开关是人机交互回路里最基础也最容易被忽略的元器件，很多刚入行的结构工程师在做PCB布局、外壳按键对位时，经常因为手里没有精准的开关三维模型，导致后期试产出现按键卡滞、行程不足、按压偏位的问题，这套多规格轻触开关的三维结构，就是针对板级设计选型、结构干涉校验场景搭建的。

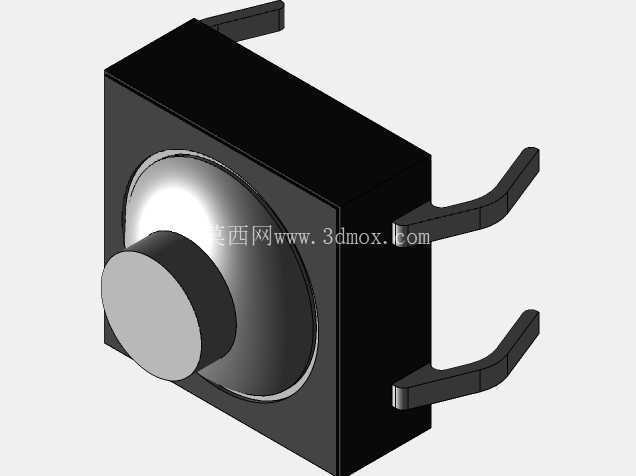

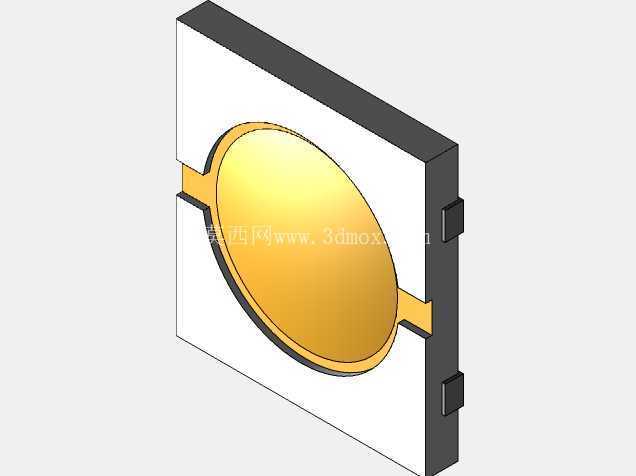

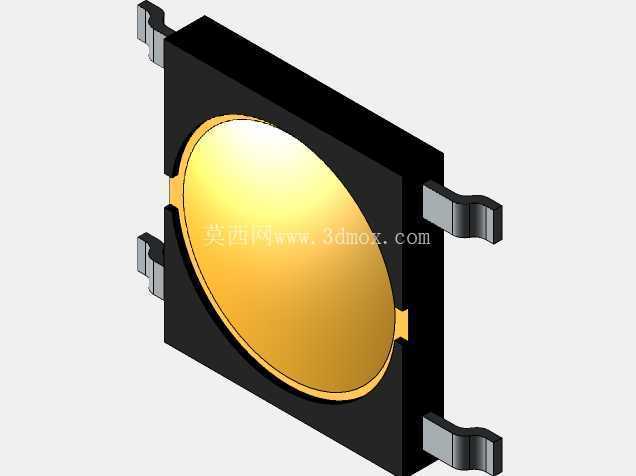

　　做这类小型电子开关的建模，首先要理清不同封装的安装边界差异，不能只看 datasheet 上的标称尺寸，要把实际生产中的公差带、引脚成型后的形变余量考虑进去。比如插件式的轻触开关，插脚穿过PCB后的伸出长度要预留焊盘焊接后的锡堆高度，避免引脚顶到外壳内壁；贴片式的侧按开关，本体侧面的定位柱要和PCB上的定位孔精准对位，过回流焊的时候才不会出现偏移，导致按键中心和外壳的按键孔错位。

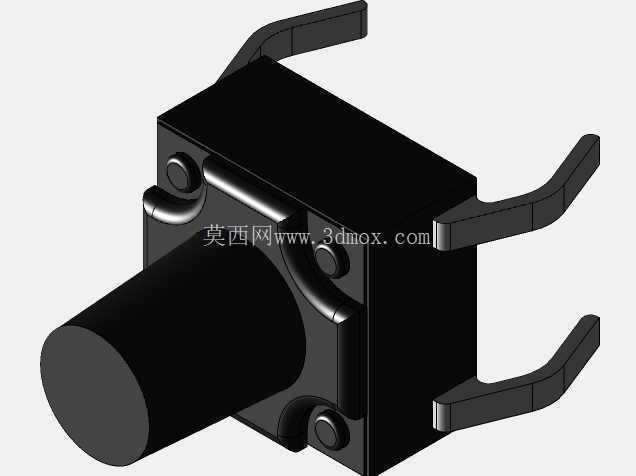

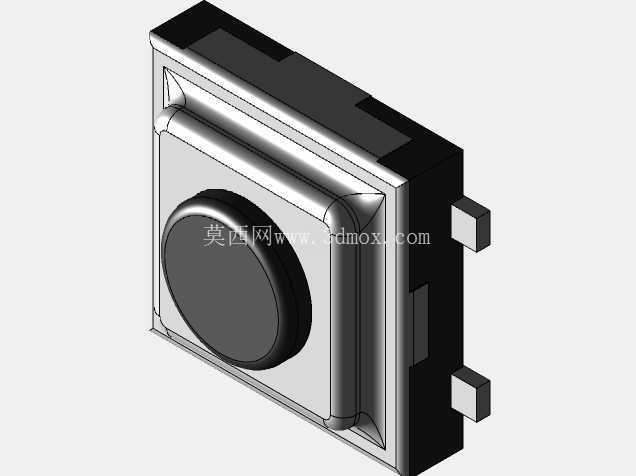

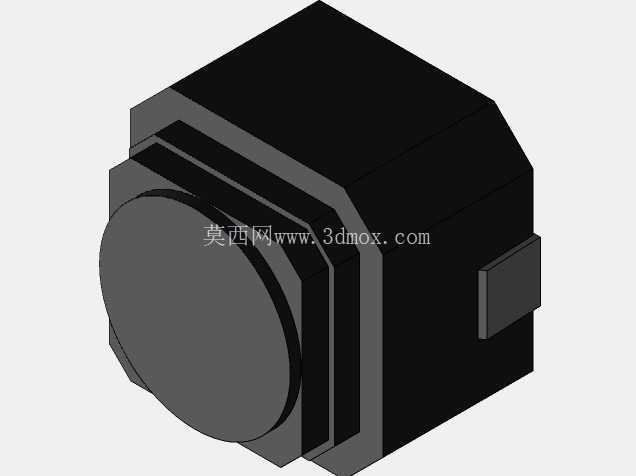

　　从实际应用场景来看，不同规格的轻触开关适配的设备差异很大：3x2mm系列的超小薄型开关，一般用在TWS耳机充电盒、智能手环这类内部空间极度紧凑的可穿戴设备上，按键行程短，按压力度偏轻，建模的时候要把开关顶部的按键帽圆弧做准，不然和外壳的软胶按键贴合的时候会出现按压死角；4.8x4.8mm、6x6mm的常规规格是工业控制板卡上最常用的，比如变频器面板、小型PLC的操作按键、手持测温仪的功能键，这类开关的按压力度适中，行程在0.25mm左右，建模时要预留按键按下后的下沉空间，很多新手工程师容易忽略这个行程空间，把外壳内壁和开关顶部的间隙留得太小，导致按键按下后顶住外壳，出现常通的故障。

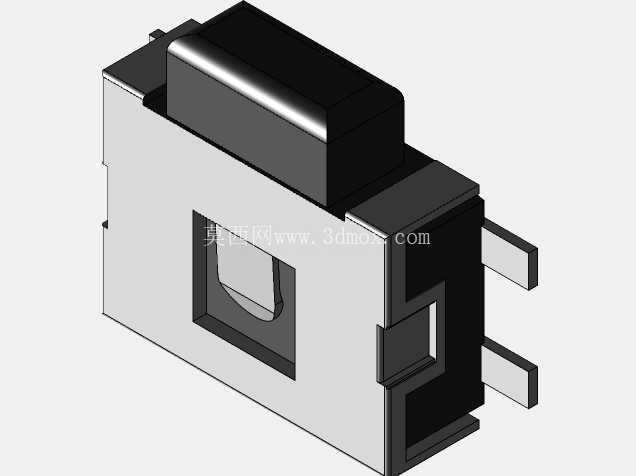

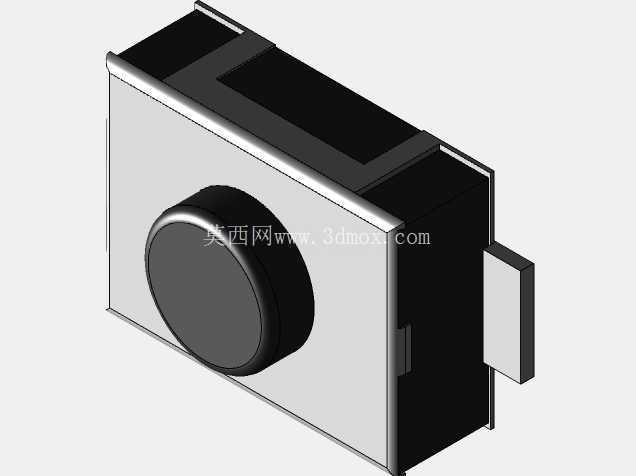

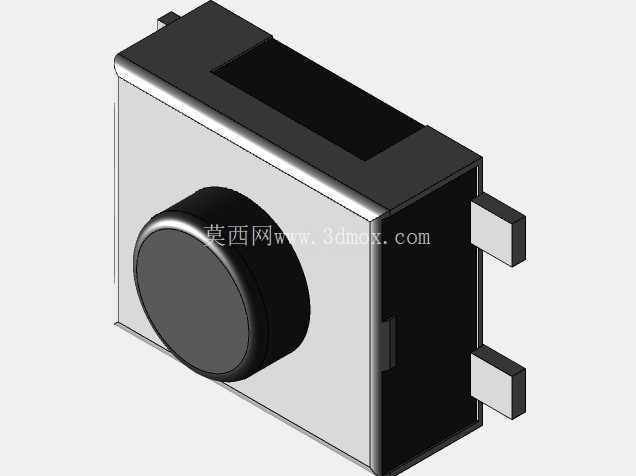

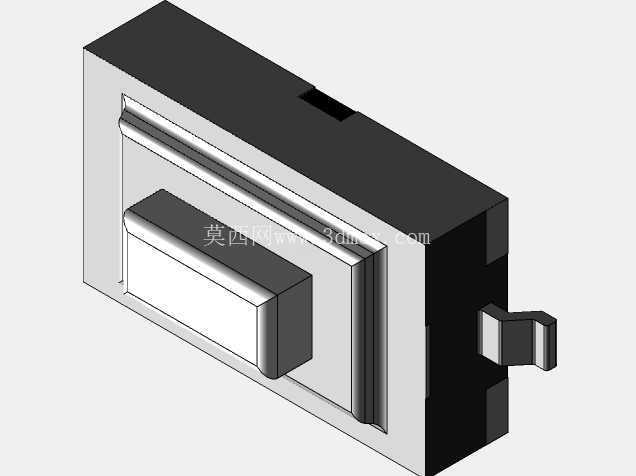

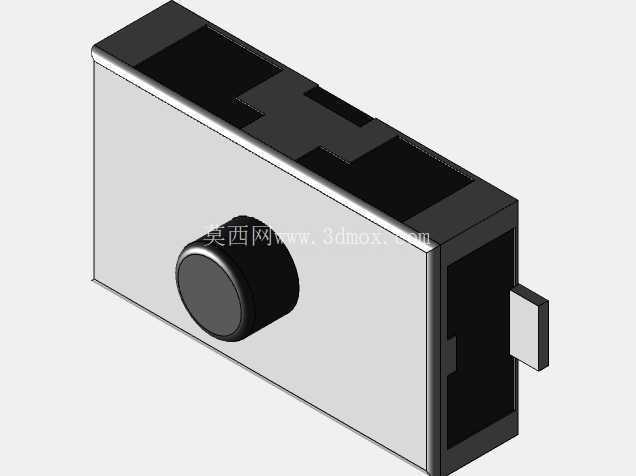

　　侧贴式的轻触开关一般用在设备的侧边功能键上，比如便携数据采集器的侧键、小型路由器的复位键，这类开关的受力方向是垂直于PCB板面的，建模的时候要把侧面引脚的焊接面和PCB焊盘的对齐关系做准，还要考虑开关本体侧面的定位凸点，这个凸点是用来过炉时固定位置的，如果模型里漏掉这个结构，做PCB封装的时候就不会预留对应的避让槽，贴装的时候元件会放不平。还有那种带防水硅胶圈的轻触开关，一般用在户外手持设备、厨房小家电的控制面板上，建模的时候要把硅胶圈的压缩量考虑进去，安装的时候硅胶圈被压缩0.1-0.2mm才能达到防水效果，要是模型里硅胶圈的尺寸做的偏大，装配的时候会把开关顶起来，导致焊接虚焊。

　　建模过程中，不同结构的开关细节处理逻辑也不一样：插脚式的开关，引脚的折弯角度要和实际来料一致，一般是向外倾斜15度左右，这样插入PCB的时候有一定的张紧力，过波峰焊的时候不会掉件；贴片式的开关，焊端的镀层厚度不用刻意体现，但焊端的平面度要做准，保证和PCB焊盘完全贴合，不然做DFM分析的时候会误报焊接缺陷。顶部的按键帽有圆形、方形、带凸点的不同结构，这些细节都要还原，因为结构工程师在做外壳按键的时候，需要根据按键帽的形状来做内部的导向筋，比如圆形按键帽对应的导向筋要做圆周均匀分布，方形的要对应四个角做定位，避免按键按压的时候出现旋转卡滞。

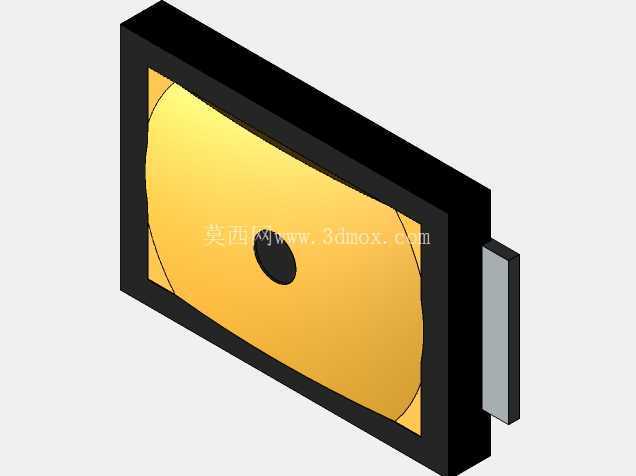

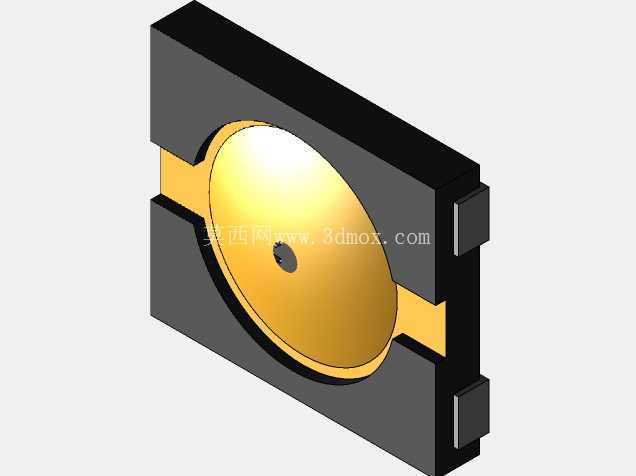

　　从安装边界来说，所有规格的开关在PCB上的占位都要预留周边的焊盘走线空间，不能只画开关本体的尺寸，比如6x6mm的插件开关，两个引脚之间的间距是4.5mm，焊盘要做0.8mm的孔径，周边0.5mm范围内不能走信号线，避免焊接的时候连锡；侧按的SMD开关，本体侧面要预留0.3mm的避让空间，因为贴片机吸嘴取料的时候有一定的位置误差，空间留的太小会和旁边的元件干涉。还有那种超薄的软膜轻触开关，厚度只有0.44mm，一般用在超薄卡片式设备上，建模的时候要把薄膜的弯折弧度做出来，因为这类开关是通过薄膜的形变触发导通的，要是模型做成完全刚性的平面，后期做结构强度分析的时候会出现应力计算错误。

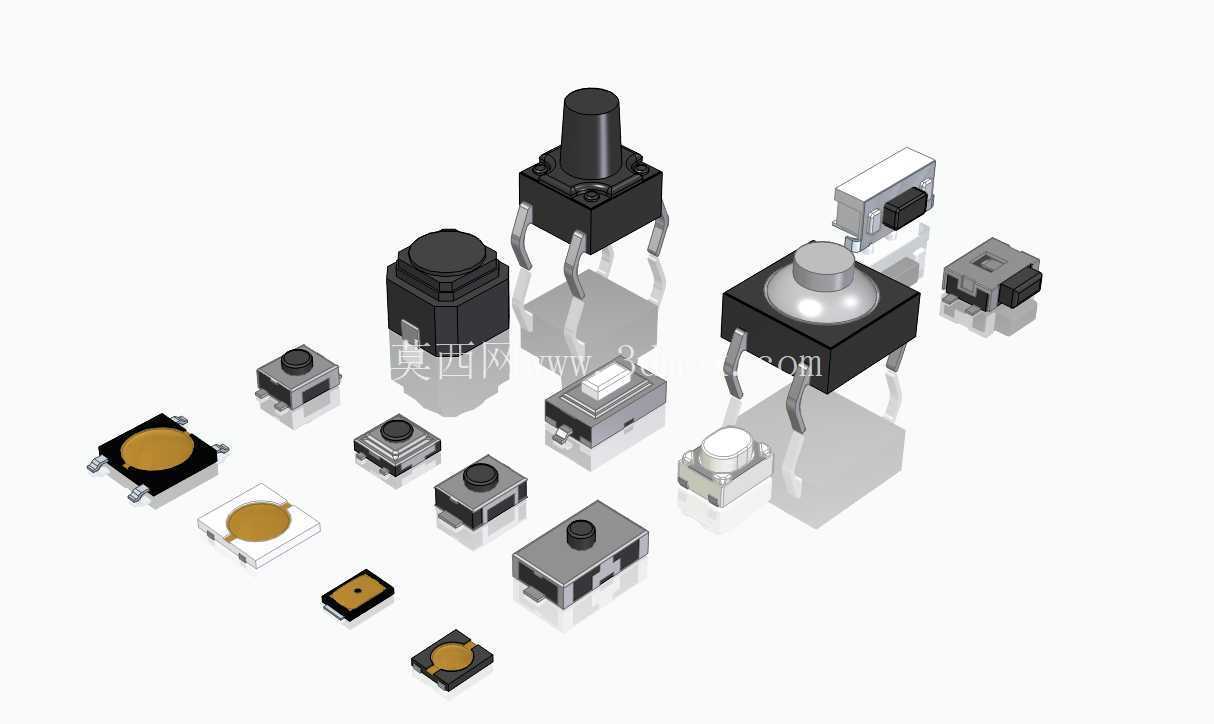

　　很多工程师在选型的时候只关注开关的电气参数，比如额定电压、导通电流，却忽略了机械尺寸的匹配，比如同样是6x6mm的轻触开关，高度有2.5mm、3.5mm、5mm等不同规格，要是选的高度不对，要么按键按不到，要么按键突出外壳太多影响外观。这套模型把不同高度、不同封装、不同按压方向的轻触开关都做了1:1的还原，在做结构设计的时候可以直接调用，把开关模型装配到PCB对应的位置上，然后和外壳模型做干涉检查，提前发现按键行程不足、对位偏移、安装空间不够的问题，减少后期打样改模的次数。另外在做整机装配的爆炸图、BOM表整理的时候，精准的三维模型也能直观体现每个开关的安装位置，方便生产部门核对物料，避免出现错料的情况。对于刚接触板级结构设计的新人来说，对照这套模型也能快速理解不同封装轻触开关的结构差异，掌握选型时需要注意的安装尺寸要点，避免在基础元件上出现设计失误。
