JST-VH系列3.96mm间距直插连接器套件

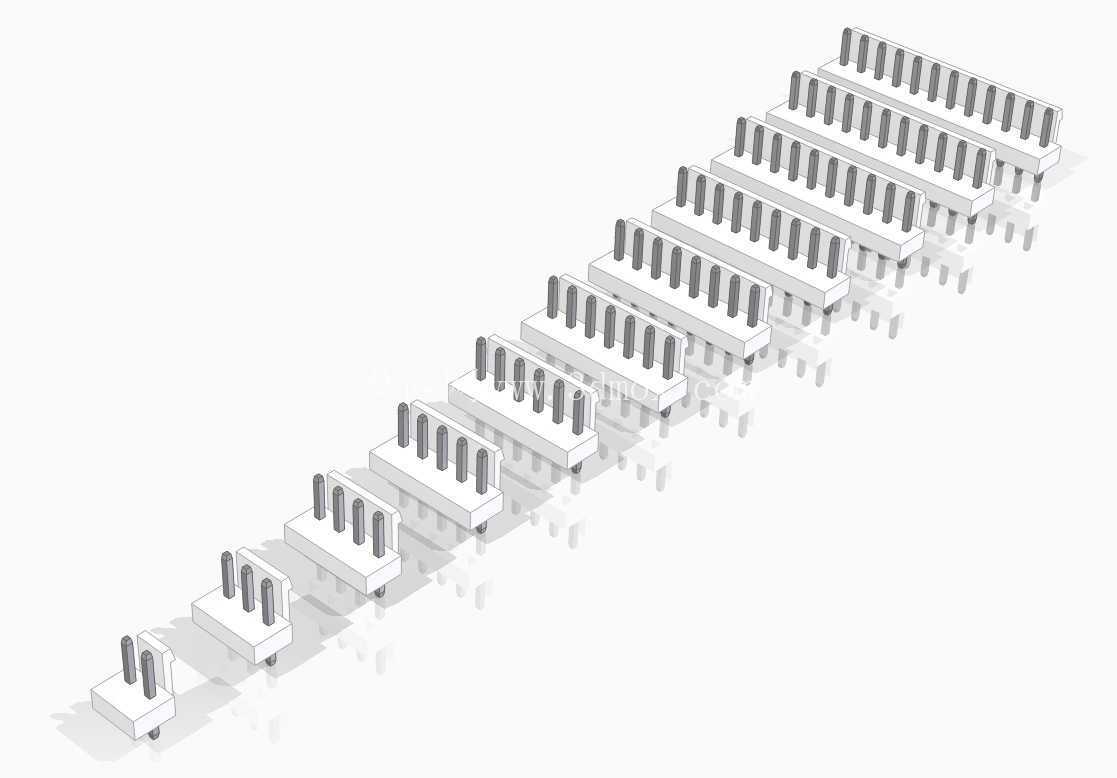

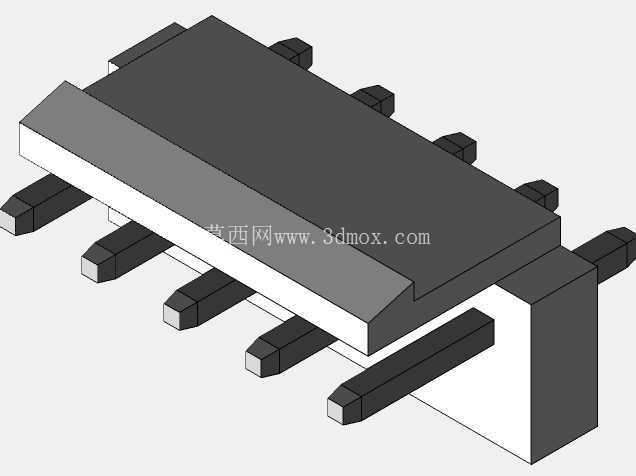

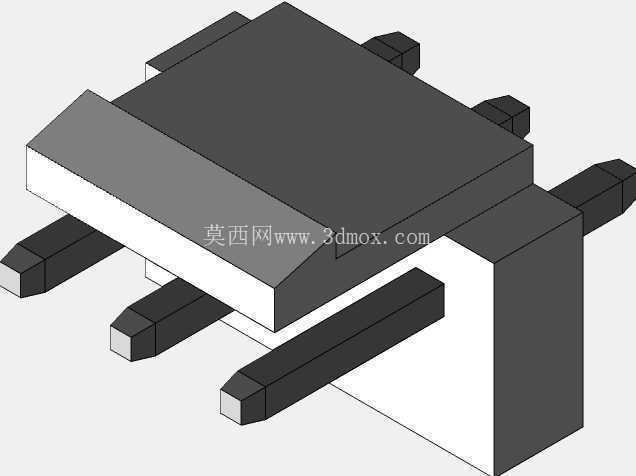

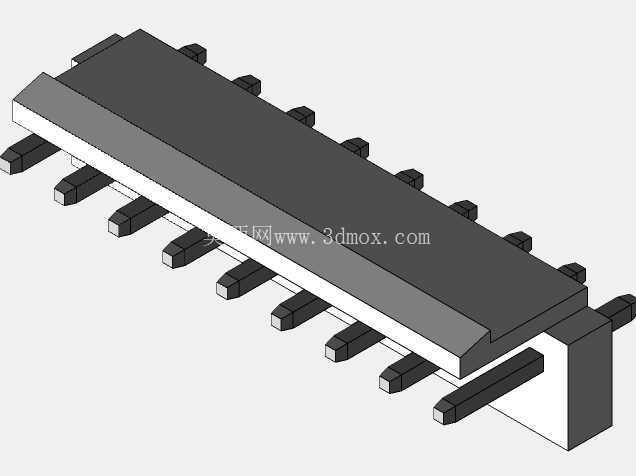

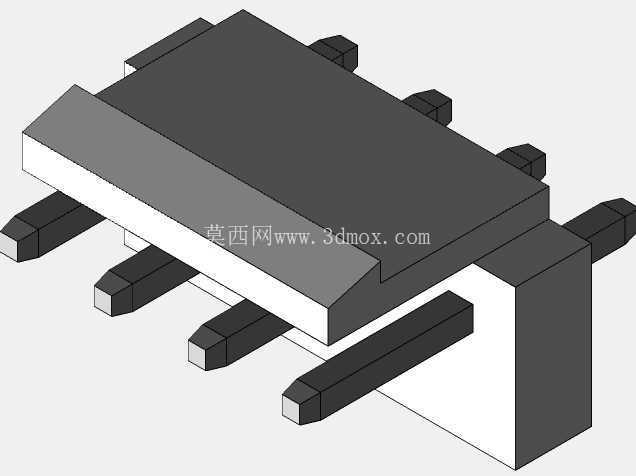

　　在工业控制板卡、小型家电主控板、电源模块的板间连接场景里，这类3.96mm间距的VH系列连接器是应用频次极高的线对板连接方案，整套模型覆盖2针到12针的全规格直通安装针座，完全匹配实际选型时的全系列覆盖需求，做整机BOM梳理、板卡布局预演时不用再单独拼凑不同针数的模型，能直接调用对应规格完成整板的接插件布局校验。

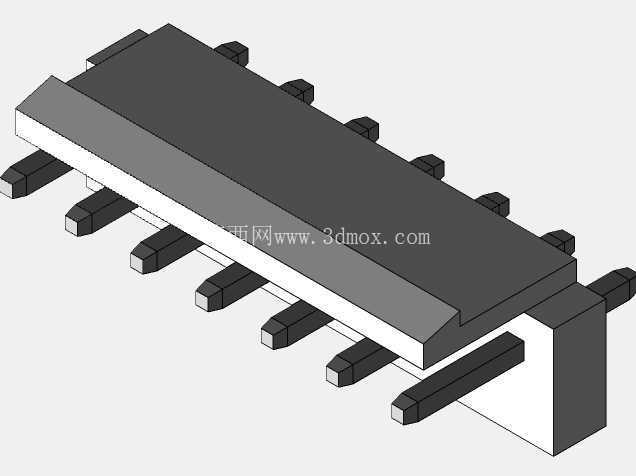

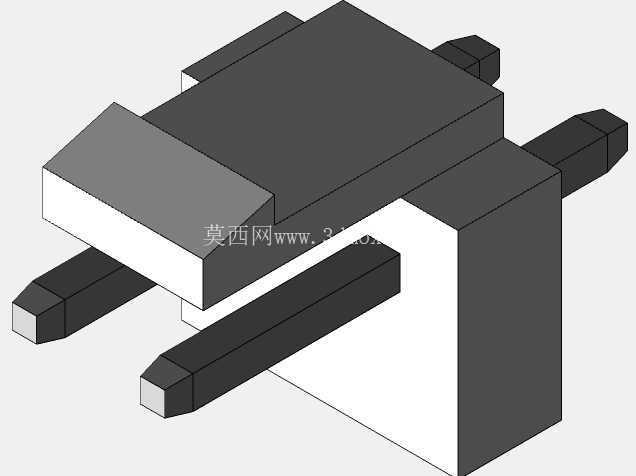

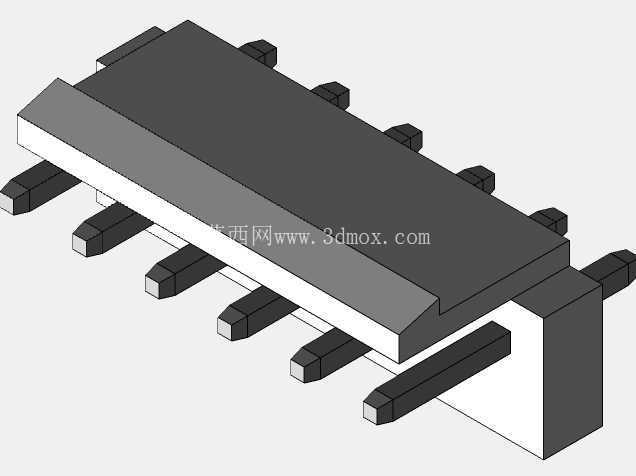

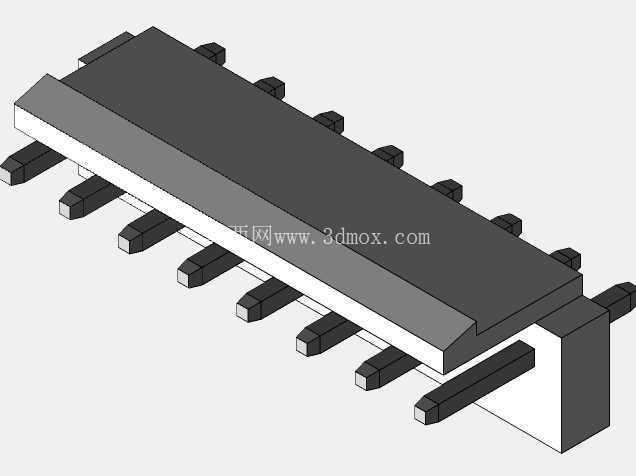

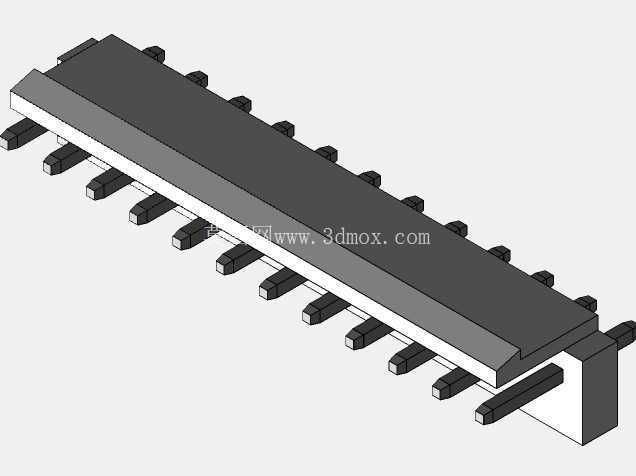

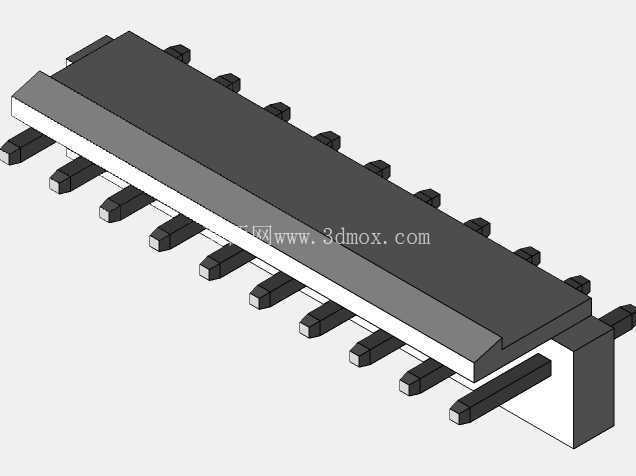

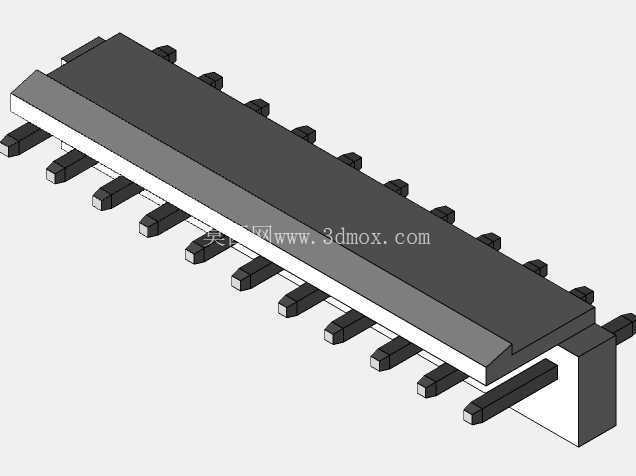

　　从实际使用的角度看，这类连接器的核心作用是实现导线与PCB板的可靠电气连接，相比焊接导线的方式，接插件连接的方式能大幅提升产线装配效率，也方便后期设备维护时的部件拆装更换，不用反复拆焊板上焊点，避免焊盘脱落导致的板卡报废。设计这套模型的时候，首先严格卡准了3.96mm的标准针距，每一个插针的中心距公差控制在建模精度范围内，不会出现导入PCB布局软件后和封装尺寸不匹配的问题；针座的塑壳高度、插针伸出塑壳的长度、插针过波峰焊的折弯长度都完全参照实物尺寸还原，甚至塑壳表面的防呆卡位、插针的倒角细节都做了还原，能直接用来做结构干涉检查——比如板卡装到设备外壳里的时候，接插件上方的走线空间、旁边电容电阻等元器件的安全距离，都能通过模型直接校验，不用等打样后才发现空间不足的问题。

　　安装边界上，这套直式垂直安装的针座，安装脚的位置完全对应标准PCB封装的焊盘位置，塑壳底部和PCB表面的贴合间隙、插针穿过PCB后的伸出长度都做了准确还原，做板卡堆叠设计的时候，能准确计算上下板之间的最小安全距离，避免接插件顶到对面板卡的元器件。不同针数的针座整体长度随针数线性变化，宽度和高度尺寸保持统一，在做板卡布局的时候，可以根据走线的电流大小、信号数量灵活选择对应针数的型号，不用重新调整接插件区域的布局预留空间，因为宽度方向的尺寸是固定的，只需要根据针数调整长度方向的预留位置即可。

　　从结构设计的细节来看，塑壳两侧的导向斜面能在插接排线插头的时候起到引导作用，避免插歪导致的插针弯折，模型里也还原了这个细节，做装配模拟的时候能直观体现插接的导向过程；插针的横截面尺寸、塑壳的壁厚都按照实物的工程参数建模，用来做整机的安规距离校验的时候，能准确计算带电插针之间、插针与周边金属结构件之间的电气间隙，满足安规设计的校验需求。在自动化设备的IO板卡设计里，这类连接器经常用来连接传感器、执行器的外接导线，因为3.96mm的间距对应的载流能力能满足大部分小功率信号和电源的传输需求，相比更小间距的连接器，它的结构强度更高，不容易在现场接线的时候被外力损坏，也更适合工业现场存在一定振动的使用场景。

　　很多结构工程师在做板卡布局的时候，经常遇到接插件模型不全的问题，要么只有单针数的模型，要么模型尺寸不准，导入后和封装对不上，导致布局的时候预留的空间不对，打样后出现装配干涉。这套全针数覆盖的连接器模型，每一个规格的尺寸都经过校准，不管是做2针的电源输入接口，还是12针的多信号传输接口，都能直接调用，在三维装配环境里能完整模拟整个接线后的状态，包括插头插上之后的整体高度、导线引出后的弯曲空间，都能提前做预留，避免后期装配的时候出现导线和周边结构件剐蹭、插头无法完全插到位的问题。

　　另外，垂直直插的安装形式也决定了它的适用场景，相比卧式贴片的连接器，直插式的针座焊接强度更高，能承受更大的插拔力，适合需要反复插拔接线的设备维护场景，在设计的时候，模型也还原了插针的DIP直插结构，能直观看到插针穿过PCB的长度，在做板卡背面的绝缘设计时，能准确计算需要预留的绝缘空间，避免插针和背面的结构件短路。
