钮子式扳动开关三维结构设计

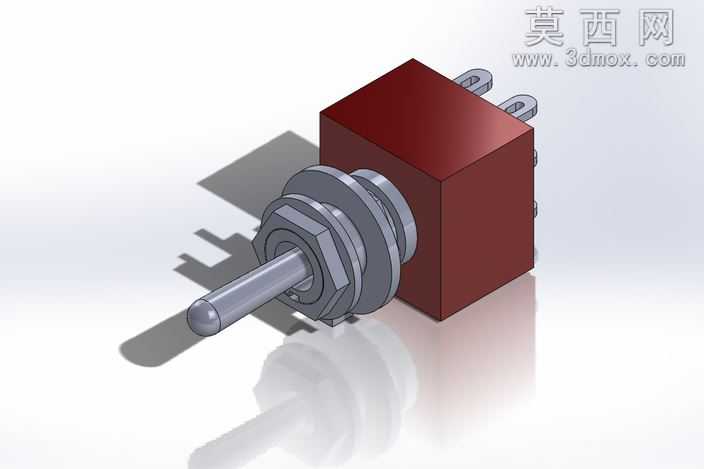

本作品为钮子式扳动开关的三维参数化设计模型，整体采用SolidWorks软件完成全参数化建模与渲染输出，建模过程严格遵循工业级开关的实际生产尺寸规范，各部件间的装配关系完全还原实物的运动逻辑。模型整体分为操作拨杆、密封锁紧组件、基座壳体、接线端子四大核心模块，拨杆部分采用圆头柱体结构设计，端部做圆弧过渡处理，建模时通过旋转凸台特征生成主体，表面赋予哑光金属材质，还原不锈钢拨杆的磨砂质感，拨杆与基座衔接处设置多层阶梯式锁紧结构，包含六角锁紧螺母、密封垫圈、定位轴套三个子部件，各部件间保留合理的装配间隙，可直观呈现开关面板安装时的锁紧固定逻辑。基座部分采用方块式壳体结构，建模时通过拉伸凸台生成主体轮廓，边角做微小倒圆角处理避免应力集中，表面赋予暗红色哑光工程塑料材质，还原酚醛树脂基座的绝缘质感，壳体侧面预留两组对称的接线端子安装位，端子采用扁状插片结构，通过拉伸切除特征生成接线卡槽，表面赋予亮面镀锡金属材质，清晰区分导电部件与绝缘基座的材质差异。渲染阶段采用白背景柔光布光方案，主光源从左上方45度角入射，投射出柔和的实体阴影，底部添加反光板模拟台面反射效果，突出各部件的轮廓层次与材质质感，同时通过半透明剖面预览可清晰展示内部的触点联动结构，拨杆扳动时的行程限位、触点通断的运动逻辑均可通过装配体运动仿真进行验证。设计过程中充分考虑开关的实际使用场景，各部件的壁厚、配合公差均符合低压电气元件的行业标准，既可以作为电气设计选型时的三维参考模型，也可用于开关类产品的结构优化教学演示，完整还原了扳动开关从外部操作结构到内部安装组件的全部细节，无多余冗余特征，模型拓扑结构规整，可直接导出为通用格式用于不同三维软件的二次开发与装配调用。
