SolidWorks重力伴侣机械结构演示模型

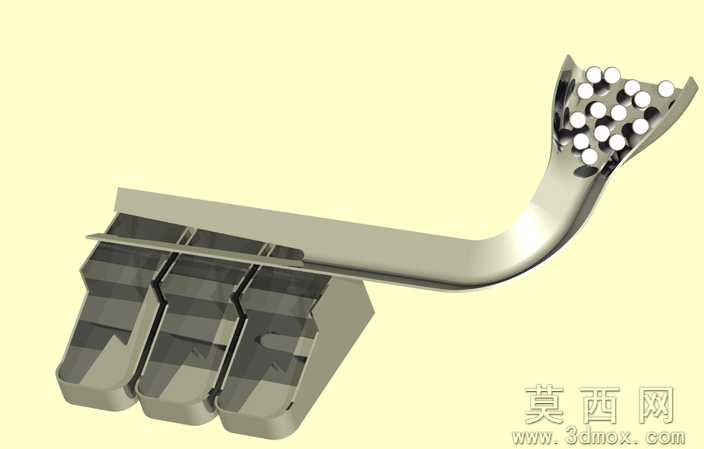

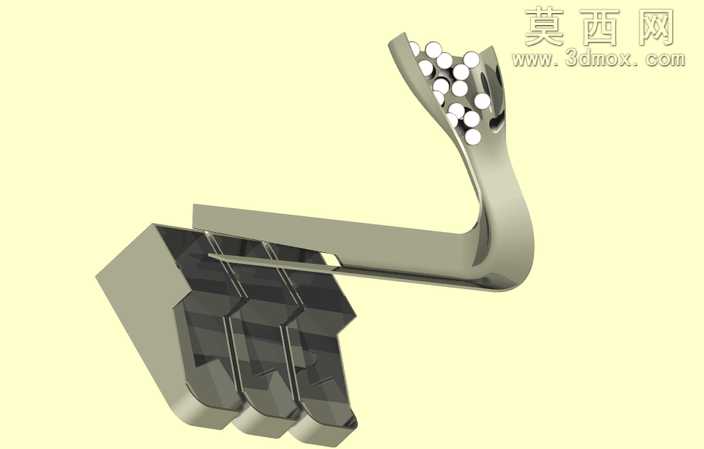

本模型是基于SolidWorks平台搭建的重力伴侣机械结构演示作品，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，从基础草图绘制到特征生成均保持参数化关联，便于后续对结构尺寸进行调整优化。模型主体分为三个核心功能区段：底部的承载基座采用三段式分体结构，每段基座都设置了对应的限位卡槽与导向斜面，建模时通过拉伸、切除特征精准还原了卡槽的深度与斜面倾角，表面赋予哑光磨砂金属材质，还原了实际加工件的粗粝质感，同时保证基座放置时的稳定性。中部的连接臂采用流线型弯臂结构，建模过程中通过扫描特征生成弯臂的主体轮廓，对弯折处进行了圆角过渡处理，避免应力集中的结构缺陷，表面赋予抛光金属材质，通过调整材质的反射率与粗糙度参数，呈现出金属构件的光亮质感，弯臂与基座之间设置了铰接配合关系，为后续的重力运动仿真预留了运动自由度。顶端的承载端头采用发散式排布的球形触点结构，建模时通过阵列特征快速生成多组球形触点，每个触点都与端头主体保持固定配合，触点赋予亮面金属材质，与弯臂的质感形成层次区分。整个模型的装配过程严格按照实际机械装配流程进行，添加了对应的配合约束，保证各部件之间的运动关系符合物理规律，可直接用于重力作用下的运动仿真演示，直观展现重力驱动下机械结构的联动效果，材质搭配上通过不同金属质感的区分，清晰呈现各部件的功能分区，渲染时采用柔和的顶光方案，避免金属表面出现过曝的反光区域，同时突出结构的轮廓线条与细节特征，完整还原了重力伴侣装置的结构特点与运行逻辑，可作为机械结构教学、运动仿真演示的参考案例。
