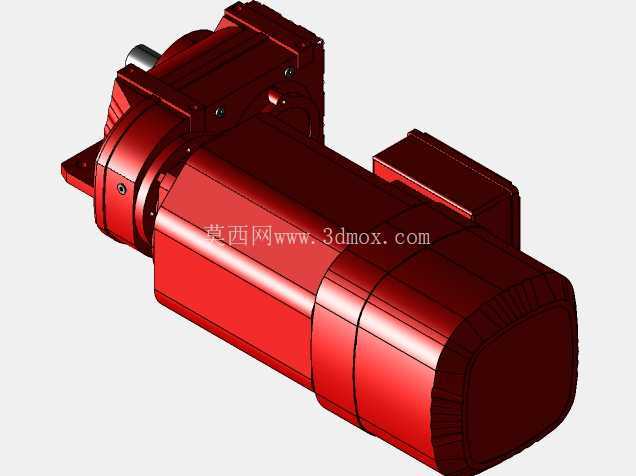

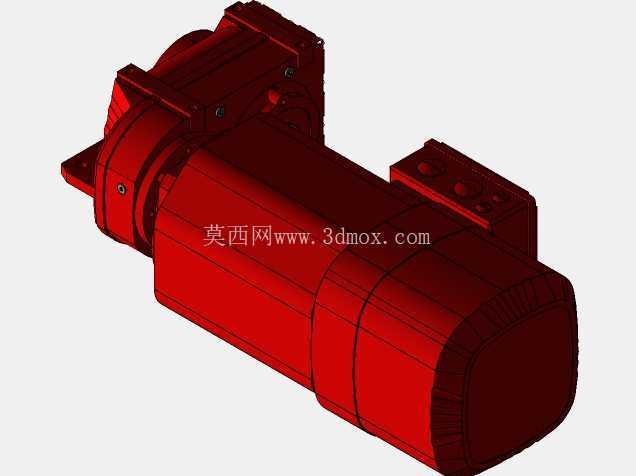

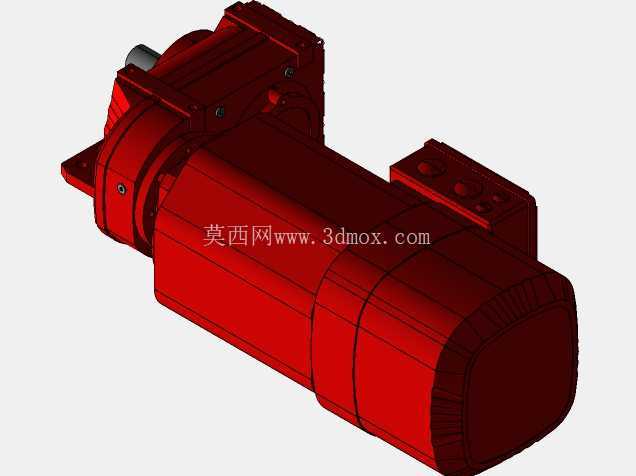

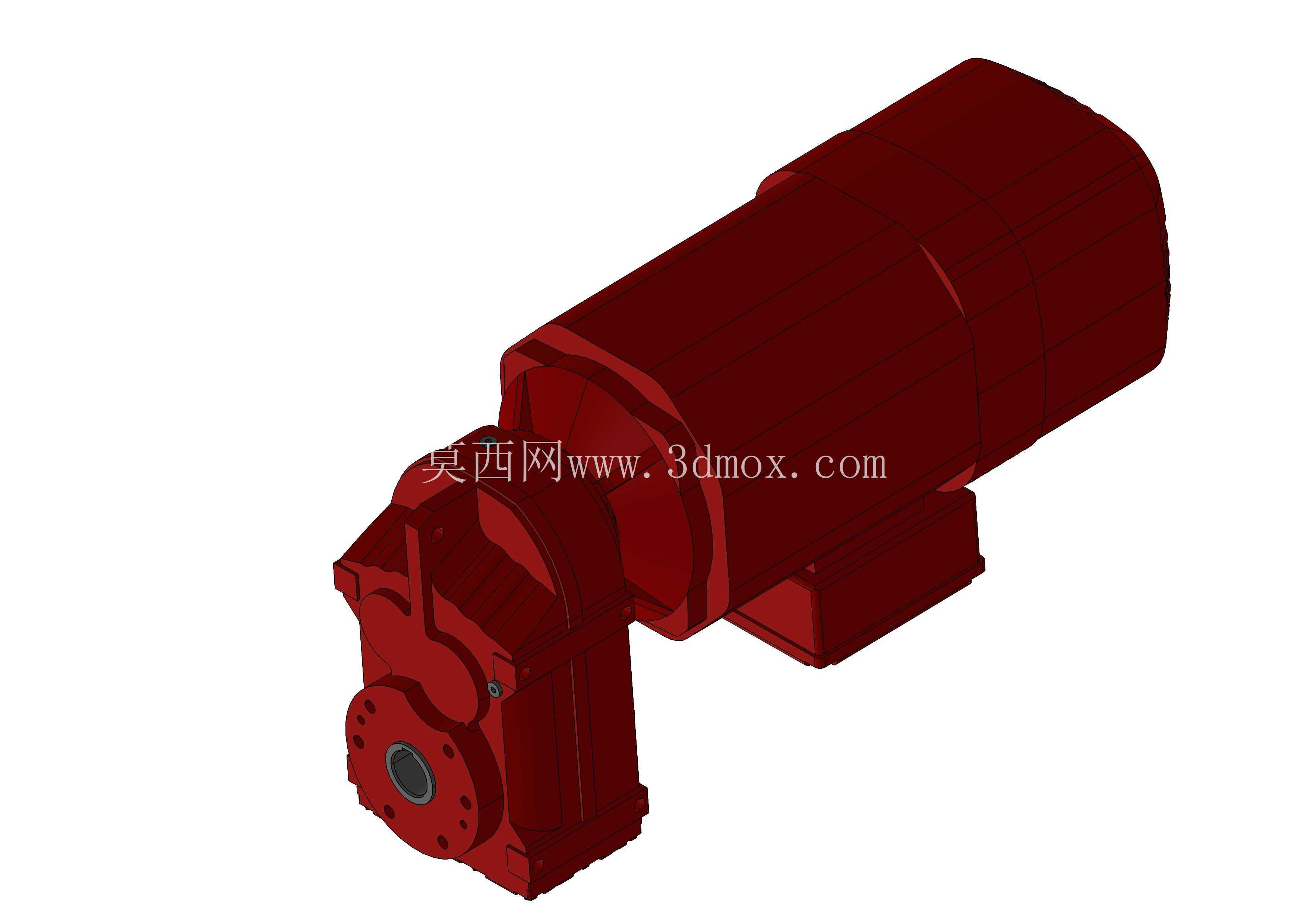

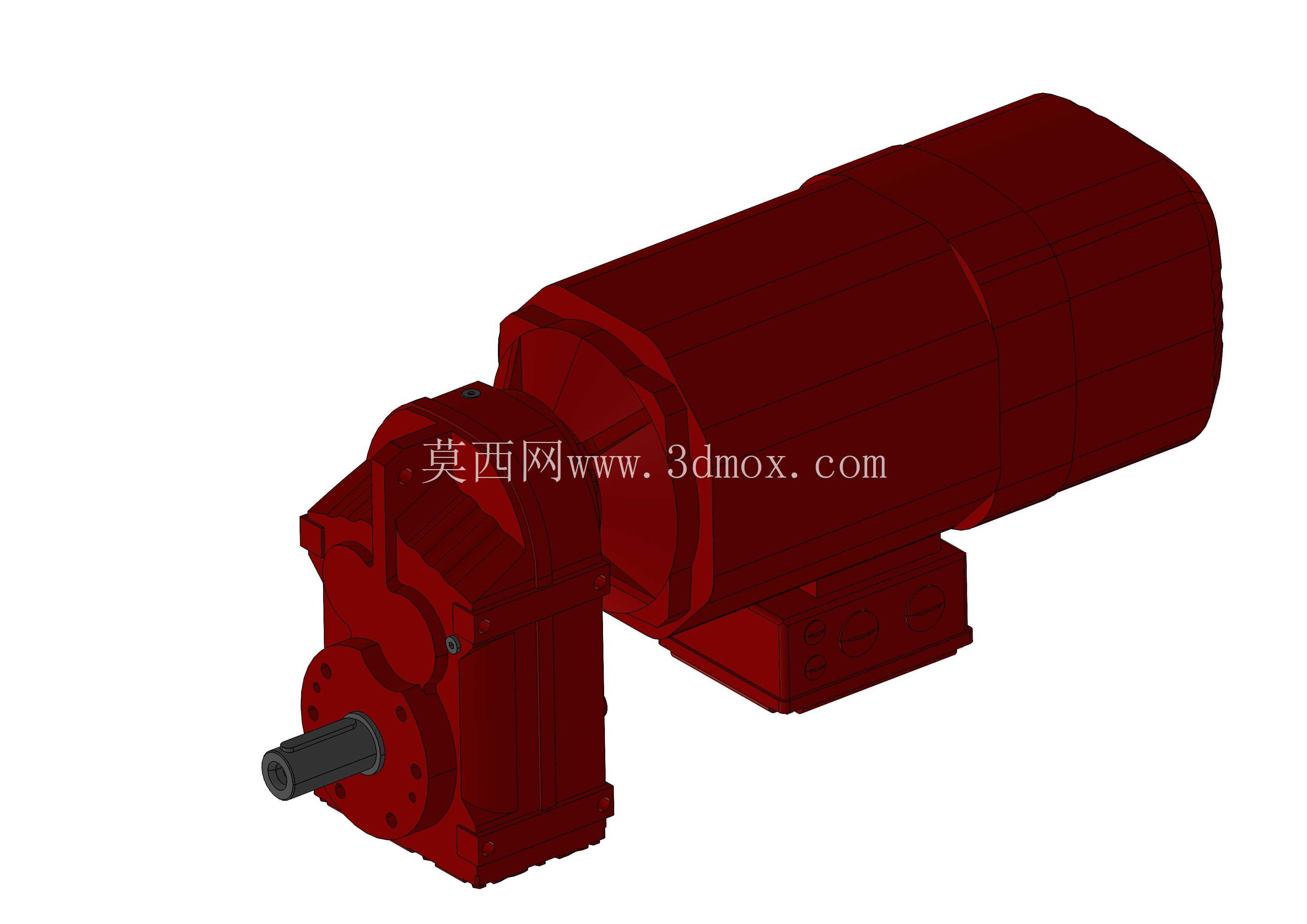

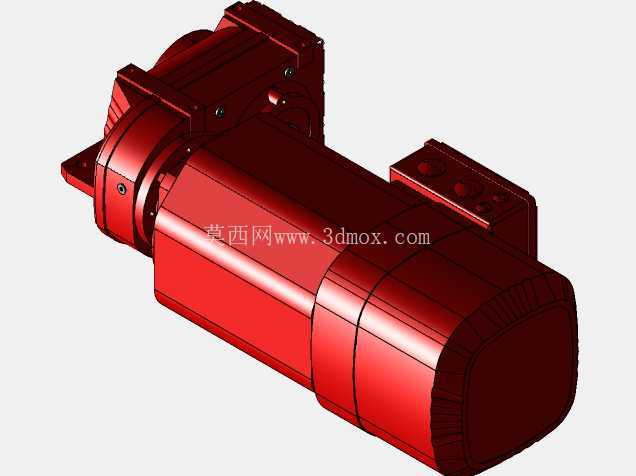

SEW与WEG平行轴减速电机结构

　　平行轴减速电机作为工业传动场景里的核心动力转换单元，常被部署在物流输送线、包装产线、轻工自动化设备、小型物料搬运机构中，承担匹配电机高转速与执行端低转速大扭矩需求的作用，这款兼容SEW与WEG安装接口的平行轴减速结构，在做产线改造、备件替换场景的三维布局时，能大幅减少设计端的接口适配工作量。从实际功能来看，这类平行轴结构的减速单元，相比同轴减速结构，输出轴与电机轴呈平行布置，能在不额外增加设备轴向安装长度的前提下，实现更大的减速比覆盖，同时平行轴齿轮传动的效率保持在较高水平，适合连续运转的工业工况。设计这款结构时，首先要考虑的是安装边界的兼容性，既要匹配SEW同规格产品的底脚安装孔位、输出轴轴径与键槽尺寸，也要适配WEG对应功率段电机的法兰连接接口，这样在做旧设备改造时，不需要重新加工设备安装基板，也不用调整传动轮系的中心距，能直接替换原有故障减速单元，减少产线停机时间。从结构细节来看，箱体采用分体式铸造结构，合箱面经过精密加工保证密封性能，避免长期运转时润滑油渗漏；内部齿轮采用斜齿布置，相比直齿传动，啮合重合度更高，运转时的噪音与冲击更小，能适应频繁正反转的工况需求。

　　输出端采用实心轴输出，轴伸端预留了标准键槽，可直接安装链轮、联轴器或者同步带轮，适配不同的传动连接方式；电机连接端采用标准IEC法兰接口，能直接适配对应机座号的WEG电机，也能通过转接法兰匹配SEW同功率电机，接口尺寸的公差控制按照通用工业传动件标准设定，保证装配时的同轴度要求，避免因同轴度偏差导致的轴承异常磨损、齿轮偏载等问题。安装尺寸方面，底脚安装的孔距按照通用平行轴减速电机的标准尺寸设定，输出轴中心高与同规格SEW、WEG产品保持一致，在做三维布局时，不需要调整原有设备的安装面高度，也不用重新设计电机安装支架，能直接导入现有产线的三维装配体中做干涉检查。

　　在做结构设计时，还考虑了注油、排油的位置合理性，注油孔设置在箱体侧面便于日常维护时补充润滑油，排油孔设置在箱体底部最低位置，方便换油时彻底排空废油；吊环位置设置在箱体重心正上方，便于设备安装时的吊装作业，避免吊装过程中出现倾斜磕碰。这类平行轴减速电机的输出扭矩覆盖范围适合中小型传动设备，在轻工包装、物流分拣、食品输送等对安装空间有严格限制的场景下，平行轴的结构形式能有效压缩动力单元的轴向尺寸，给设备的其他功能模块留出更多布局空间。建模过程中，对齿轮啮合间隙、轴承安装位的公差配合、密封件的安装槽尺寸都做了精准还原，能直接用于后续的工程图导出、干涉检查、运动仿真等工作，不需要额外做结构修正。

　　在设备选型阶段，导入这个三维模型可以直接在装配环境中核对安装空间，检查输出轴与负载端的连接尺寸是否匹配，提前规避现场安装时出现的孔位不对、轴伸过长或过短、与周边结构件干涉等问题，减少现场安装的整改工作量。对于做备件替换的场景，这个模型的接口尺寸完全对标市面主流的SEW、WEG同规格平行轴减速电机，能直接用于替换原有老化或故障的减速单元，不需要对原有设备做结构性改动，大幅降低改造成本与停机时间。箱体的散热筋结构按照实际产品的布局还原，连续运转时能通过散热筋增大散热面积，避免箱体内油温过高导致的润滑油性能下降、密封件老化加速等问题；接线盒位置设置在电机侧上方，便于现场接线操作，同时接线盒的防护等级满足常规工业车间的使用要求，能防止粉尘、溅水对接线端子的影响。
