NMRV蜗轮蜗杆减速电机集成结构

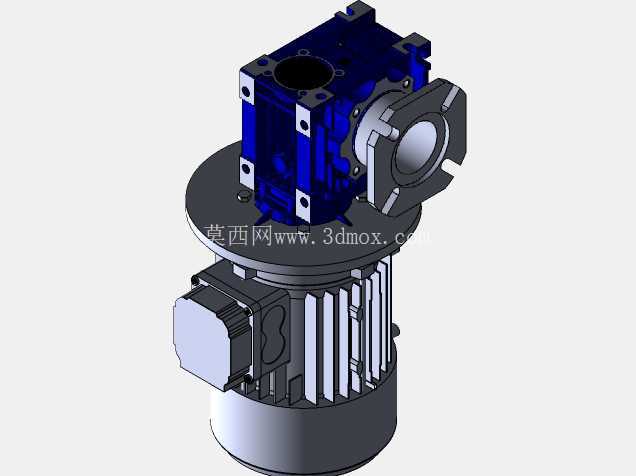

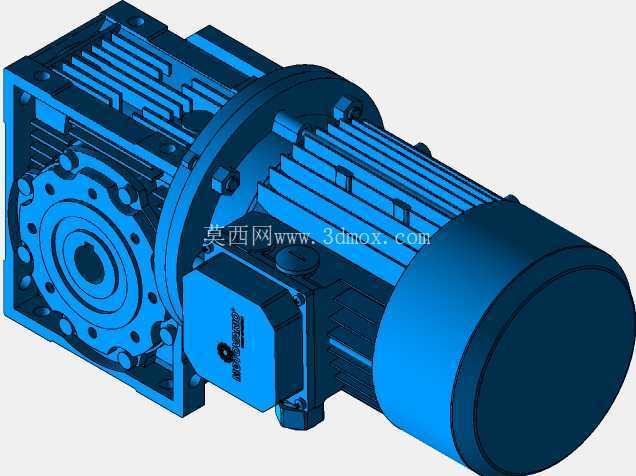

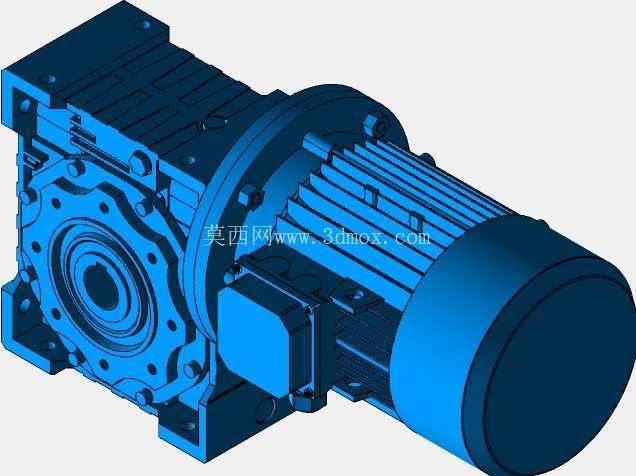

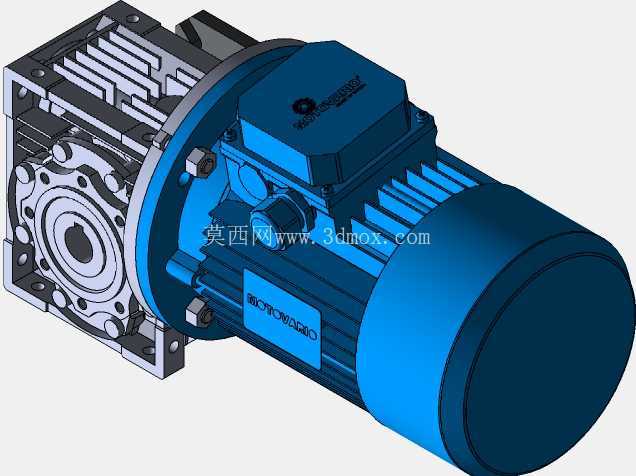

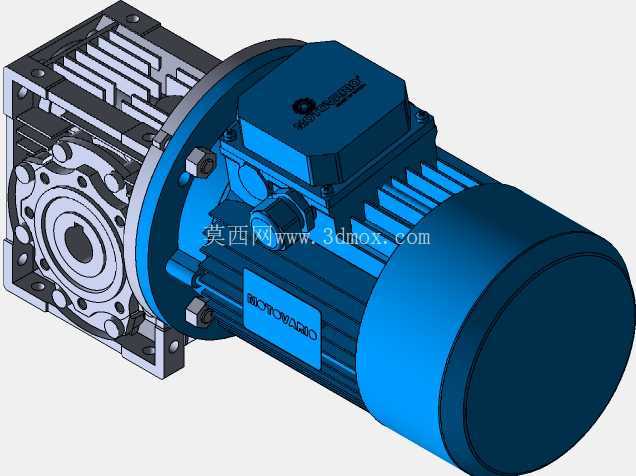

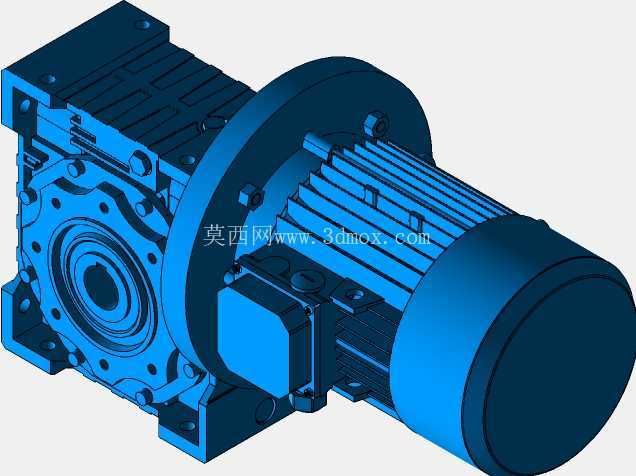

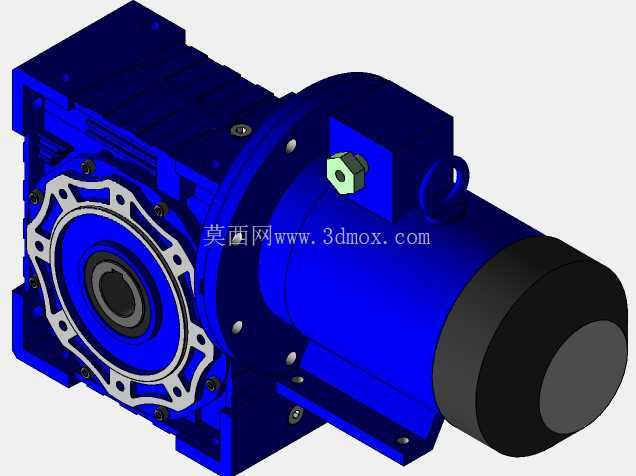

　　在轻工包装、食品输送、小型自动化生产线的传动环节里，这类NMRV系列蜗轮蜗杆减速集成结构的应用占比一直不低，很多需要低转速大扭矩输出、安装空间受限的工位，都会优先选用这类集成式减速结构，省去了单独匹配电机与减速箱的同轴度调校环节，也能压缩整套传动单元的轴向安装尺寸。从结构设计逻辑来看，这套模型还原的是法兰立式安装的配置，上部的蜗轮箱体采用半透明可视化的建模处理，能清晰看到内部蜗轮蜗杆的啮合腔体、轴承安装位以及输出端的法兰连接结构，下部直接集成了三相异步驱动电机，电机端的散热筋、接线盒结构都做了完整还原，没有做过度简化，方便选型人员直接核对安装接口的匹配度。

　　实际工程应用里，这类减速结构的核心作用是把电机输出的高转速低扭矩动力，通过蜗轮蜗杆副的大减速比转换，变成低转速大扭矩的输出动力，适配输送带辊筒、小型翻转机构、间歇送料工位的动力需求，而且蜗轮蜗杆结构本身具备反向自锁特性，在一些倾斜输送、垂直升降的轻载工位上，能避免停机后负载反向拖动电机出现溜车问题，省去额外的制动组件配置。设计这套结构的三维模型时，首先要明确安装边界：立式法兰安装的止口尺寸、输出轴的键槽规格、电机尾部的散热空间预留都是需要重点核对的参数，模型里的安装法兰做了分体式的连接耳结构，四个安装孔的位置度直接决定了现场安装时能不能快速对位，建模时特意保留了安装孔的倒角、箱体连接螺栓的凸台结构，这些细节在实际出工程图时都是需要标注公差的部位，不能随意简化。从外形尺寸的控制来看，这类集成结构的总高度是选型时最容易出问题的参数，很多设计人员在做设备布局时只算减速箱的高度，忽略了下部电机的接线盒突出尺寸，导致现场安装时接线盒和设备机架发生干涉，这套模型完整还原了接线盒的侧向突出量、电机散热筋的外圆尺寸，能直接导入装配体里做干涉检查，不用再单独补画电机的外部轮廓。另外蜗轮箱体上部的注油孔、透气塞位置也做了准确还原，现场维护时需要预留注油操作空间，这些细节在做设备整体布局时都要考虑进去，不能把箱体上部完全封死，否则后续换油维护会非常麻烦。

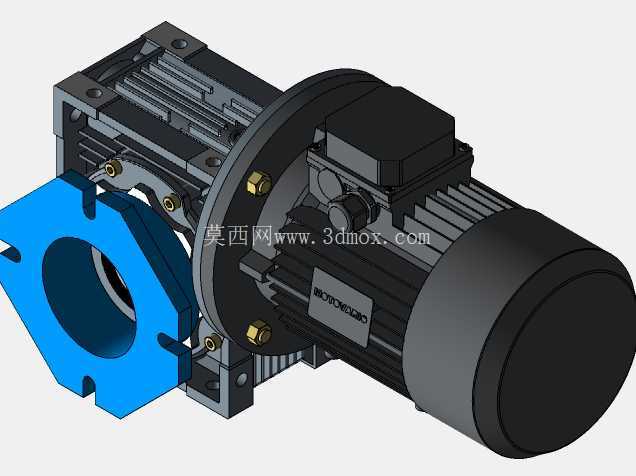

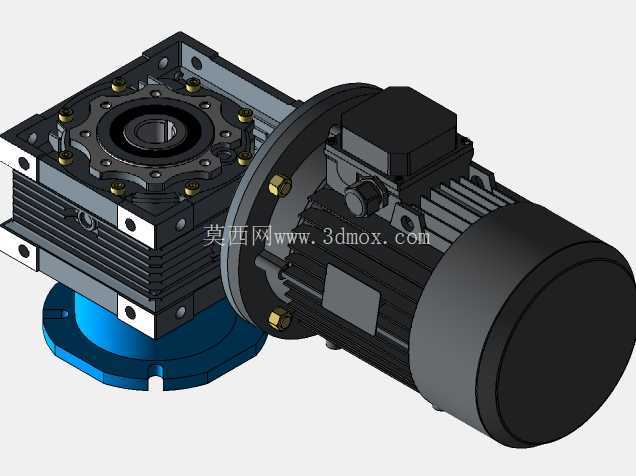

　　输出端的法兰连接结构采用了止口定位的设计，对接负载端的连接法兰时，止口的配合公差一般选H7/h6的间隙配合，既能保证同轴度，又方便拆装，模型里的止口凸台、连接螺栓孔的分布都和实际量产产品的参数一致，对接常用的链轮、皮带轮、连接法兰都能直接匹配，不用再做二次修改。在传动特性上，这类NMRV结构的减速比覆盖范围比较广，从050到130的机座号对应不同的输出扭矩上限，选型时需要根据负载的实际扭矩、运行转速、工况系数来匹配对应的机座号和减速比，不能只看安装尺寸选型号，否则容易出现蜗轮齿面磨损过快、温升超标的问题。

　　建模过程中对箱体的加强筋结构也做了完整还原，这些加强筋分布在箱体轴承座的外侧，作用是提升箱体的刚性，避免蜗轮蜗杆啮合时的径向力导致箱体变形，影响啮合精度，很多简化模型会把这些加强筋去掉，导致做有限元分析时的刚性计算结果和实际情况偏差很大，这套模型保留了所有加强筋的结构、壁厚的过渡细节，能直接用于后续的结构验证工作。另外电机和减速箱的连接法兰部位，模型里还原了油封安装位、连接螺栓的沉孔结构，这些部位是容易出现漏油问题的位置，实际装配时油封的压紧量、连接螺栓的拧紧力矩都有明确要求，建模时保留这些结构，也能方便工艺人员做装配工艺的模拟，确认装配顺序是否合理，有没有工具操作空间不足的问题。
