双工位联动式圆管夹紧工装机构

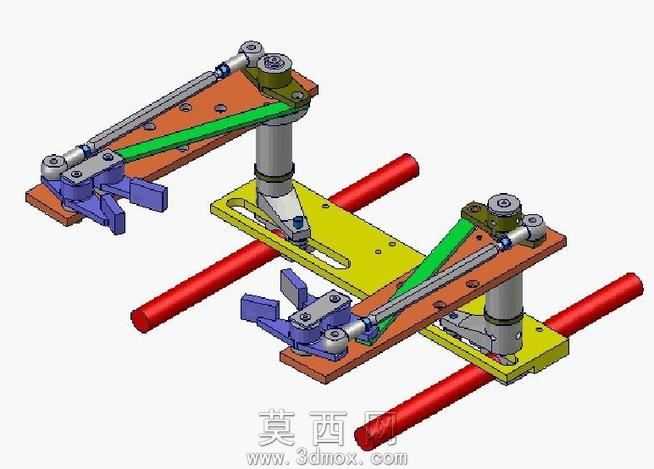

本模型为双工位联动式圆管夹紧工装机构，采用三维建模软件完成全参数化设计，所有零件均按照实际机械加工公差要求建模，可直接用于工程出图与生产参考。模型整体采用对称式双工位布局，核心结构包含安装基板、立柱支撑组件、联动摆臂、压合夹爪、导向滑块以及驱动连杆几大部分，其中安装基板分为橙棕色承载板与黄色滑动调节板两部分，黄色调节板开设长条形导向槽，可适配不同直径的圆管装夹需求，适配范围覆盖常见规格的圆形管材。建模过程中对所有运动副进行了精准约束，完整还原机构的联动动作逻辑：当驱动端施加作用力时，绿色连杆带动摆臂绕立柱转轴转动，同步驱动两侧的紫色夹爪完成下压夹紧动作，两套夹紧单元通过连杆实现同步运动，无需单独操作，大幅提升装夹效率。材质渲染方面，对不同功能零件做了区分处理：承载基板采用阳极氧化金属材质模拟铝合金加工件质感，夹爪与转轴部件采用调质钢的哑光金属质感，驱动连杆做了亮色金属区分，红色圆管作为被装夹工件采用烤漆金属材质，整体渲染效果清晰区分各功能部件，便于直观理解结构组成。设计思路上，该机构针对圆管类零件的加工、焊接、装配工序的装夹需求开发，采用连杆式自锁结构，夹紧状态下无需持续施加外力即可保持夹持力，避免工件松动；双工位布局可同时装夹两根平行管材，适配框架类工件的组装作业，夹爪的V型接触面设计可自适应不同直径的圆管，保证夹持对中性，无需更换夹头即可覆盖一定范围的工件规格。所有铰接位置均预留了标准轴承与销轴的安装位，滑动调节板的锁紧结构也在模型中完整呈现，整体结构紧凑，动作顺畅无干涉，可直接作为自动化生产线的工装模块参考，也可手动操作作为工位装夹工具使用。
