带旋转台面的剪叉式液压升降作业台

　　这款带旋转功能的剪叉升降作业台，主要面向车间内工件周转、工位高度适配、重型物料对位装配这类场景设计，区别于常规固定台面的剪叉升降设备，顶部增设的回转支撑结构能让承载台面完成水平方向的角度调整，在模具拆装、大型零部件组对、设备检修作业里，能省去反复挪动工件或调整作业人员站位的麻烦，尤其适配需要多方位操作的重型工件加工工序。从结构设计逻辑来看，底部采用型钢焊接的框架式底座，所有受力节点都做了加劲肋补强，安装时只需要保证基础地面平整度在每米2mm以内，通过底座预留的地脚螺栓孔完成固定即可，不需要额外做复杂的预埋结构，底座框架内部预留了液压站的安装空间，整体布局紧凑，不会额外占用车间通道面积。

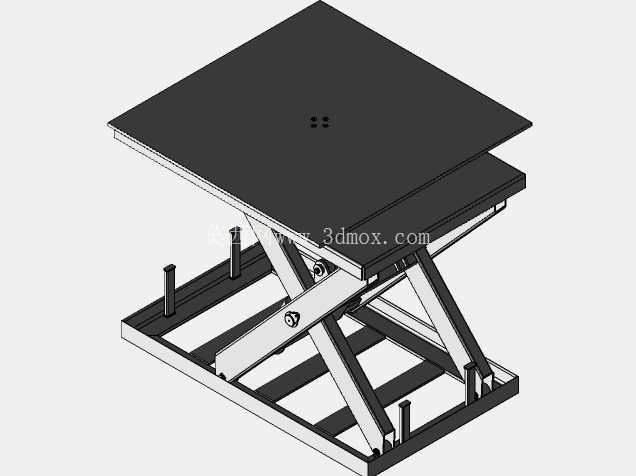

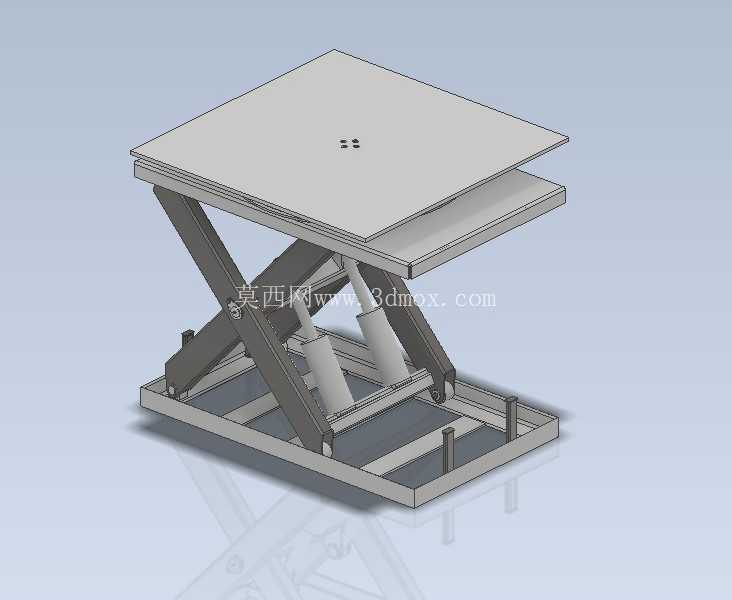

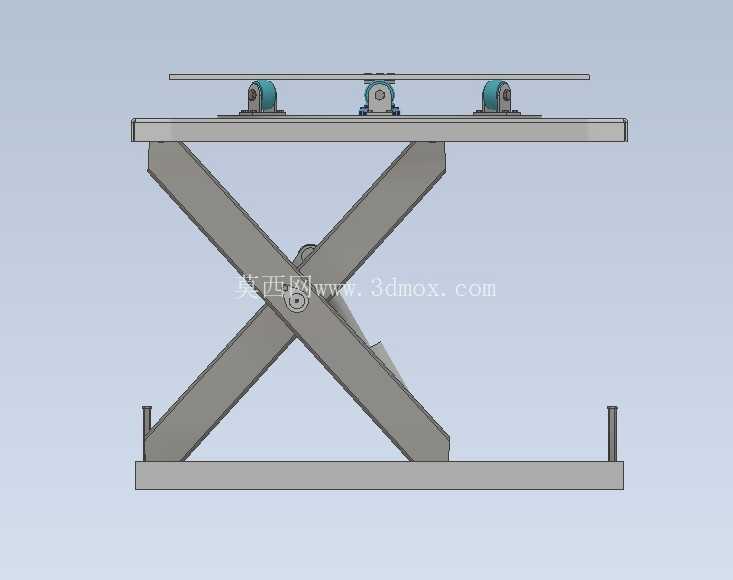

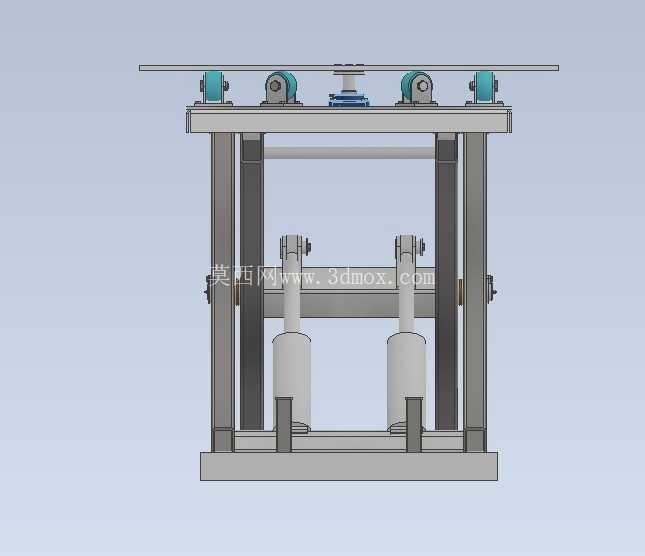

　　剪叉臂组采用高强度矩形钢管焊接成型，臂架之间的铰接点全部采用自润滑轴承配合销轴连接，相比普通铜套结构，能在长期重载往复升降过程中减少磨损间隙，避免台面升降时出现卡顿或偏摆问题，驱动部分采用双液压缸同步驱动的布局，两个液压缸分别布置在剪叉臂的两侧受力点，相比单缸驱动结构，能让台面升降过程的受力更均匀，避免偏载导致的臂架变形，液压缸上配置的平衡阀可以在管路突发失压时锁定缸体位置，防止台面意外下坠，满足车间作业的安全防护要求。顶部的承载台面分为两层结构，下层是和剪叉臂顶端连接的固定承托框架，上层通过回转支撑与下层框架连接，台面表面预留了T型槽安装位，可以根据作业需求加装工装夹具、工件定位块或者防滑垫板，旋转部分带有锁止机构，调整到需要的作业角度后可以通过锁销完成固定，避免作业过程中台面发生转动，台面边缘预留了安全挡边的安装孔位，用户可以根据实际使用需求加装防护栏或者物料挡边，防止工件滑落。

　　从安装边界来看，设备完全收回时的整体高度较低，能适配低矮车间的安装需求，最大举升高度可以覆盖常规车间从地面到1.5米左右的作业高度差，额定承载能力能满足多数中小型工业工件的举升需求，台面旋转角度可以覆盖360度全范围，作业时不需要围绕设备来回走动，站在固定工位就能完成工件各个面的操作。在实际选型适配时，需要注意如果作业场景存在频繁偏载的情况，需要核算偏载力矩是否在设备允许的范围内，避免长期偏载导致剪叉臂出现疲劳变形，液压管路的布置全部沿着臂架内侧走线，外部加装了防护拖链，避免升降过程中管路被臂架挤压磨损，设备的升降控制可以根据需求选配脚踏开关或者手持按钮盒，操作位置可以布置在设备周边的安全区域，避免作业人员处于举升工件的下方。

　　这类带旋转功能的升降台相比普通固定升降台，在多工序协同作业的工位上能减少至少三成的工件挪动时间，尤其是在机加工上下料、部件焊接组对、设备维护保养这类场景下，不需要额外配置转盘工装，一体化的结构也减少了设备的占地面积，不需要单独做基础施工，对于现有车间的工位改造适配性很强，安装时只需要确认地面承载能力满足设备满载时的压强要求即可，不需要对原有车间地面做大规模改造。结构设计过程中，剪叉臂的铰接点位置经过反复校核，保证升降过程中液压缸的推力始终处于合理区间，避免在低位或者高位时出现推力过载的问题，同时臂架的行程限位采用硬限位加电气限位双重保护，当台面升到最高设定位置或者降到最低位时，会自动切断液压动力，避免超行程运行导致结构损坏。
