电线电缆高速捻线绞合成套设备

项目分类:机械设备 发布时间:2024-11-25 ID:808292
  • 电线电缆高速捻线绞合成套设备
  • 电线电缆高速捻线绞合成套设备
  • 电线电缆高速捻线绞合成套设备
  • 电线电缆高速捻线绞合成套设备
  • 电线电缆高速捻线绞合成套设备
  • 电线电缆高速捻线绞合成套设备

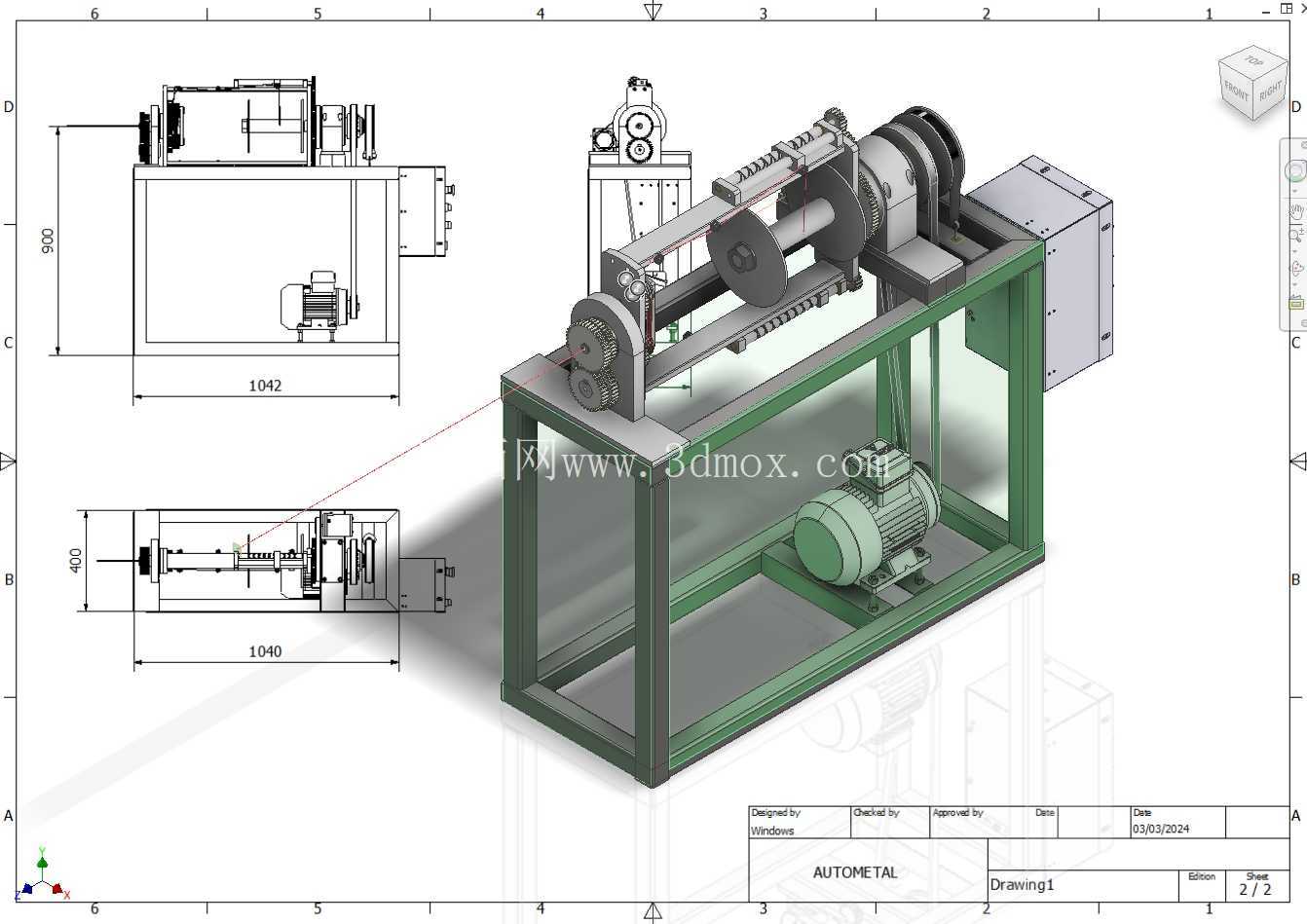

  这套线缆捻制装备的三维结构完整还原了车间现场常用的束绞工位布局,整机采用方管焊接框架作为承载基体,底部框架预留了电机安装位、传动走线空间与地脚固定孔,上层台面集中布置绞盘主轴、排线导轮、张力调节组件与驱动端传动轮系,整体长宽方向的安装边界在工程图中分别标注为1040mm与1042mm,高度方向预留930mm的竖向操作空间,现场布设时仅需在框架四周留出检修通道即可完成就位,不需要额外开挖地基或制作高位安装平台。

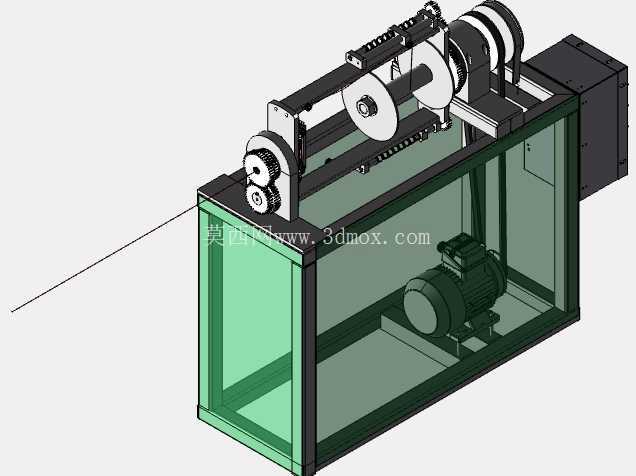

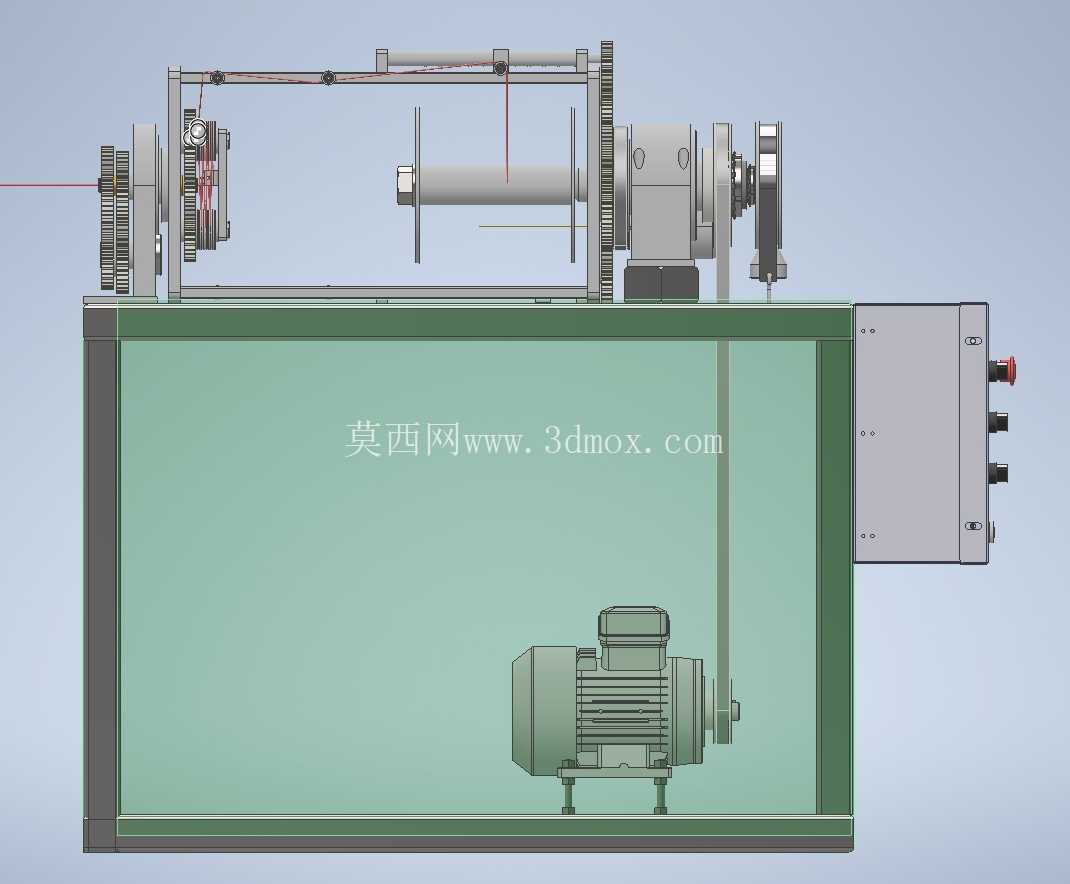

  从实际产线应用场景来看,这类设备主要部署在线缆加工厂的束丝、绞合工序段,用来把多股细铜丝、铝丝或者光纤芯线按照设定节距绞合成整根线缆线芯,也可完成多股绝缘线芯的成缆绞合作业,替代早期人工排线捻合的低效模式。设备运行时,底部卧式电动机通过带传动将动力输送至上层主轴机构,主轴带动绞盘旋转完成线材的扭转捻合,侧方配套的排线机构会随着绞合转速同步往复移动,让线材均匀排布在收线盘上,避免出现叠线、跳线、节距不均的问题。

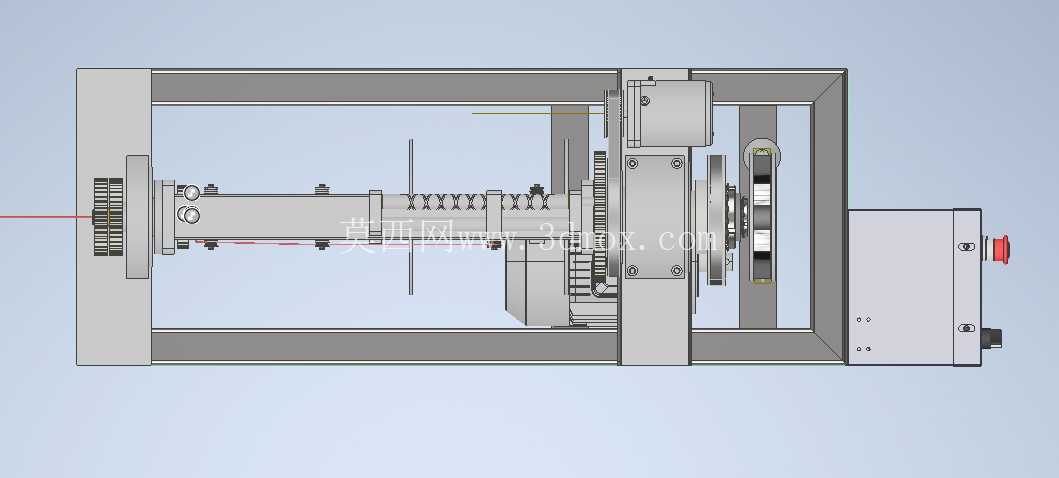

  结构设计层面,框架选用矩形型钢拼焊后做整体时效处理,焊接完成后对主轴安装面、电机安装面进行二次铣削加工,保证两大传动部件的平行度公差控制在0.1mm以内,从根源降低带传动运行时的皮带跑偏、异常振动问题。主轴组件采用双轴承座跨距支撑,两端轴承位配置密封端盖,既可以承受绞合过程中径向的张紧拉力,也能阻挡车间内的铜屑、粉尘进入轴承滚道,延长维护周期。排线导轮部分做了可调节设计,导轮的横向行程、往复速度都可以根据收线盘的宽度、线材绞合节距快速调整,换产时只需要更换对应规格的导向轮、调整传动带轮配比,就能适配不同线径的加工需求。

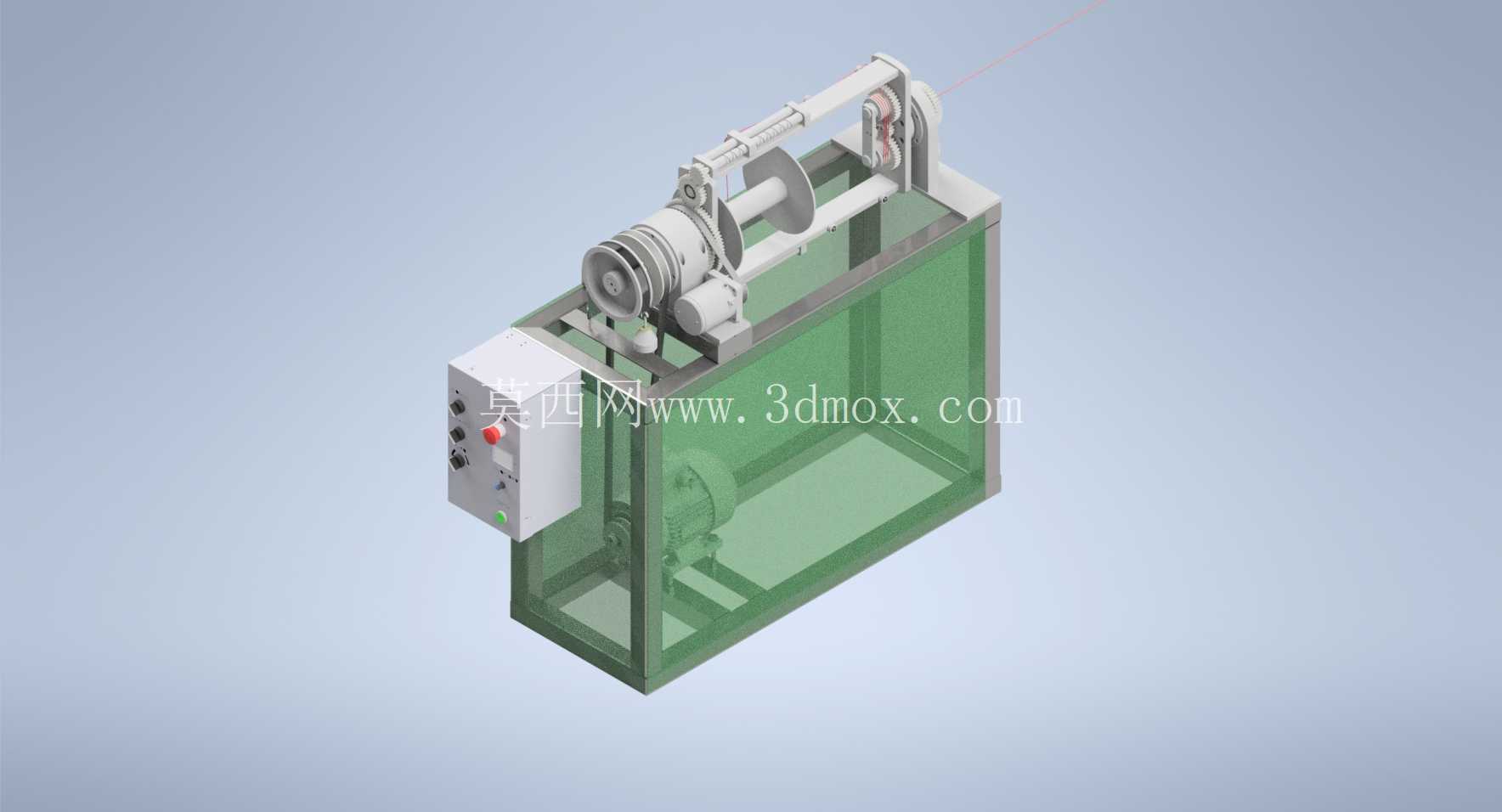

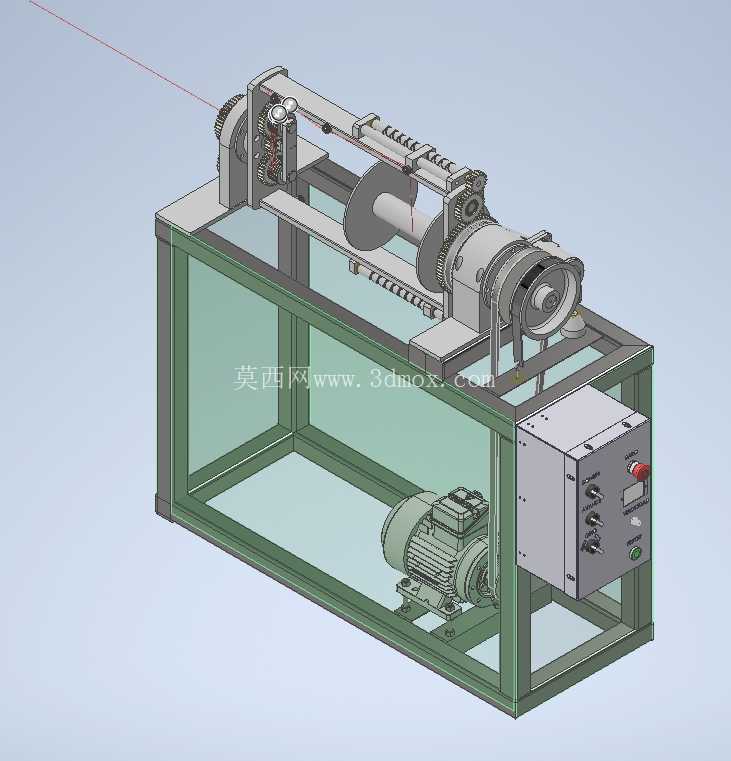

  设备的安全与维护细节在建模时也做了完整还原:框架侧方的透明防护板对应现场的亚克力安全护罩,既可以遮挡传动旋转部件防止操作人员误触,也能直观观察内部皮带张紧状态、线材走线路径;电机安装位设置了长条形调节腰孔,更换皮带或者调整皮带预紧力时不需要拆解整体机架,松开电机固定螺栓即可推移电机完成张紧;整机的电气控制盒布置在框架侧端的外置安装板上,按钮、急停开关的操作高度刚好匹配站立作业的人机尺寸,操作人员在工位上即可完成启停、调速操作。

  针对不同加工工况,这套结构还预留了多处拓展接口:主轴输出端可以加装不同规格的绞弓、过线模座,适配硬线、软线、特种线缆的捻制需求;框架顶部的安装孔位可以后续加装张力放线架、断线检测传感器,当某一股线材断裂时设备可自动触发停机,避免出现缺股的不合格品;底部框架的空余空间还可以收纳收线盘、更换用的传动备件,减少车间工位的零散占地。整套三维模型把所有钣金护罩、紧固件、传动轮、电机、主轴零件都做了独立建模,结构工程师可以直接参考该布局完成非标捻线设备的改型设计,也可以据此校核传动路径、干涉间隙与现场安装尺寸,省去从零开始搭建机架与传动布局的重复工作量。
