适配开源硬件平台的1602A型液晶显示模块

　　在嵌入式开发、小型智能设备原型搭建的场景里，人机交互的信息输出环节始终离不开低成本、高可靠性的字符显示单元，这款适配Arduino与Raspberry Pi平台的1602A型LCD模块，正是面向这类开发场景设计的标准化显示配件。从实际工程应用来看，这类模块常被用于小型实验装置的运行参数显示、开源硬件项目的状态反馈、简易工控节点的本地信息输出，比如环境监测节点的温湿度数值展示、小型自动化装置的运行步骤提示、学生电子设计竞赛作品的交互界面搭建，不需要复杂的图形渲染能力，仅靠固定字符点阵就能满足绝大多数基础信息展示需求，这也是1602系列模块常年在开源硬件领域保有极高使用率的核心原因。

　　从功能特性上看，该模块采用标准字符型LCD驱动逻辑，单屏可显示2行共32个ASCII字符，内置常用字符字库，不需要主控端额外加载字模数据，仅通过并行或串行转接方式就能完成指令与数据传输，对主控芯片的IO资源占用较低，哪怕是运算资源有限的8位单片机也能轻松驱动。模块自带的背光设计可适配不同光照环境下的读取需求，对比度调节端可根据实际安装视角调整显示清晰度，避免因安装位置倾斜、环境光线过强导致的字符识别困难。

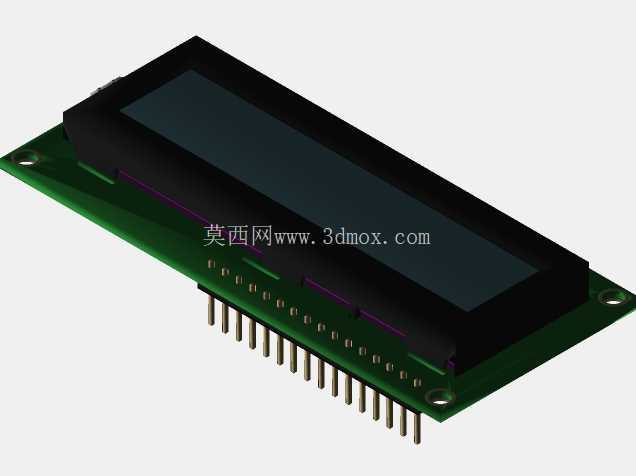

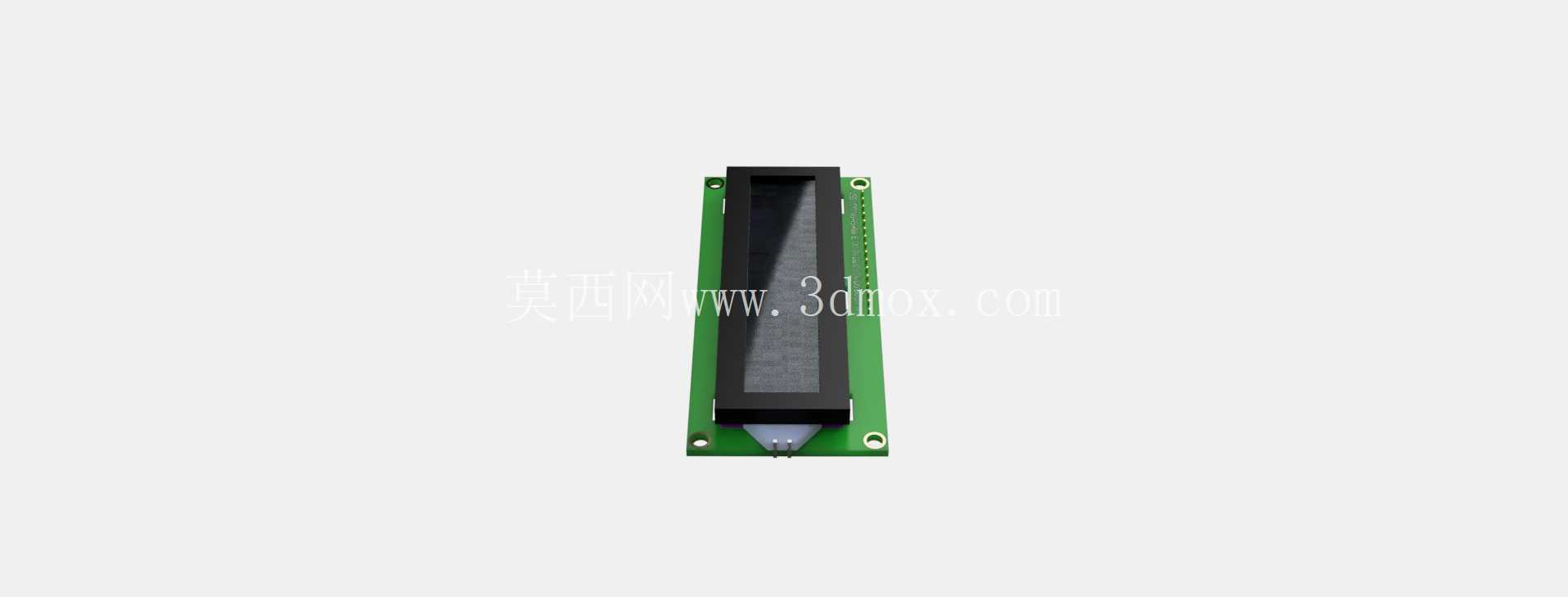

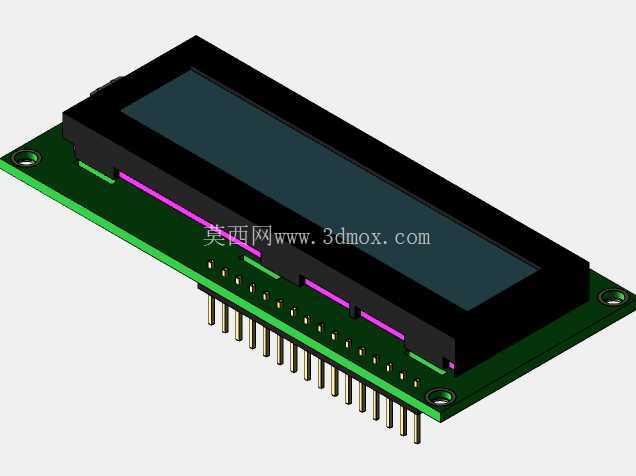

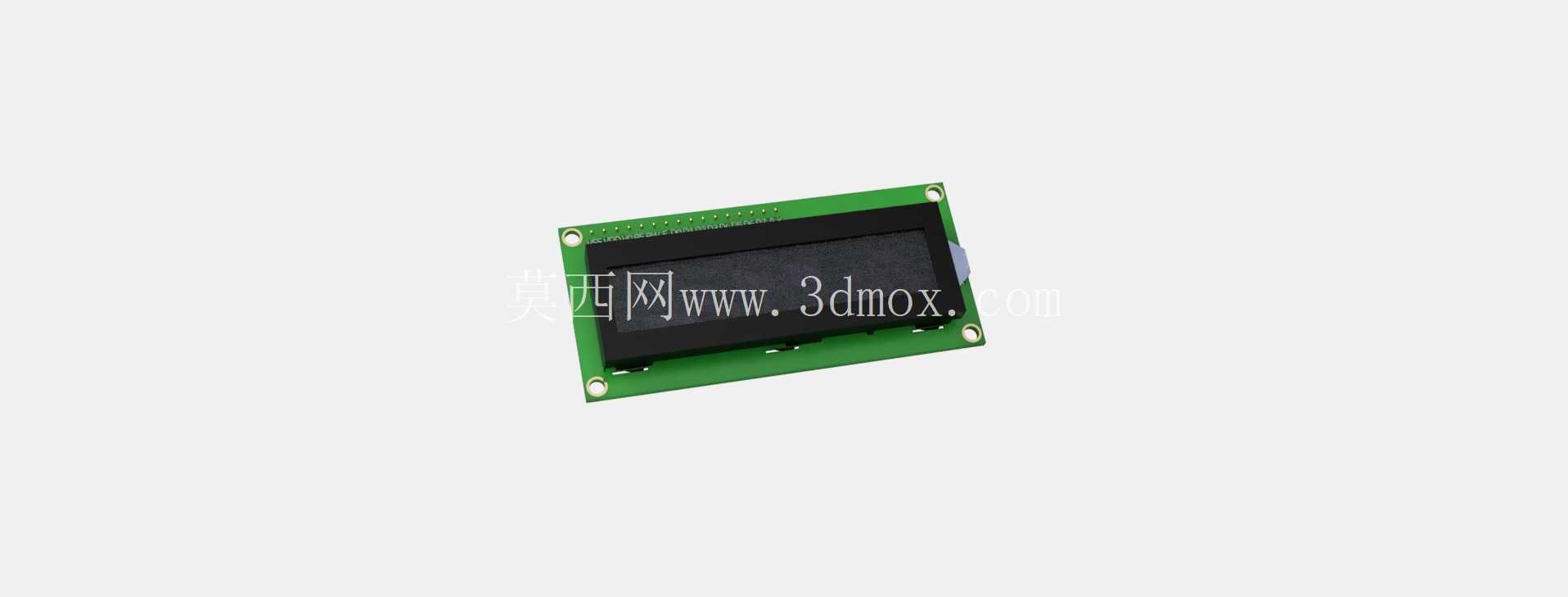

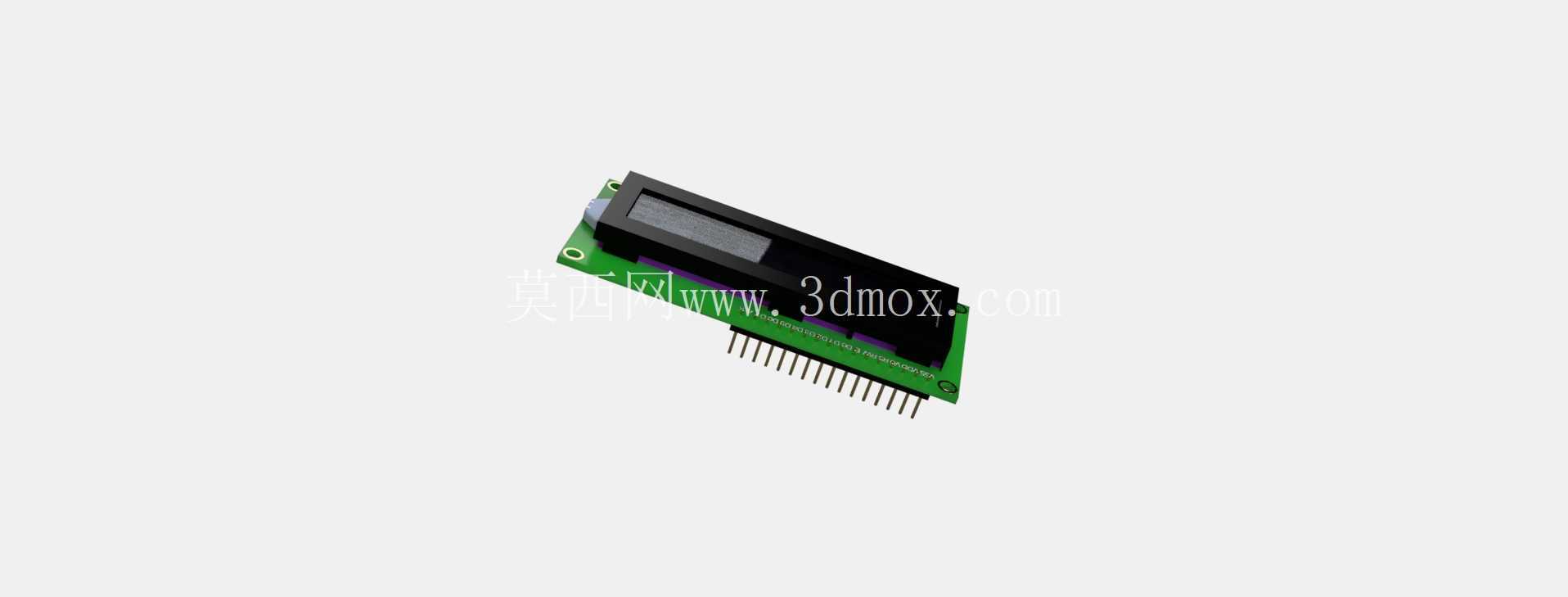

　　设计层面上，这款模块的结构完全遵循行业通用的1602LCD安装规范，PCB基板采用绿色阻焊工艺，板载固定孔位与行业通用安装尺寸完全匹配，工程师在做结构适配时不需要重新测绘孔位，直接套用现有1602模块的安装孔位图纸就能完成固定结构设计。模块的液晶显示区域被黑色遮光边框包裹，既可以阻挡侧边杂光对显示效果的干扰，也能在结构装配时起到定位限位的作用，避免屏幕面板与安装外壳之间出现偏移缝隙。模块侧边预留的排针焊接位兼容标准2.54mm间距排针，既可以直接插装在面包板上做原型验证，也可以焊接排线后集成到最终设备内部，适配不同开发阶段的使用需求。

　　从安装边界与尺寸参数来看，该模块的PCB外轮廓尺寸与通用1602模块保持一致，长度方向的安装孔中心距、宽度方向的孔位偏移量都符合行业通用标准，结构设计人员在做设备外壳开孔时，只需按照通用1602模块的开窗尺寸预留显示区域，不需要针对这款模块单独调整开孔大小。模块整体厚度控制在常规LCD模组的标准范围内，板载元件的最高凸起高度不超过排针高度，在做内部空间排布时，只要预留出排针插接与走线的空间，就不会出现元件干涉问题。需要注意的是，模块的液晶面板属于易碎部件，在结构设计时需要在屏幕周边预留一定的缓冲间隙，避免装配时外壳挤压屏幕导致液晶漏液损坏，同时背光供电的引脚走线要尽量远离高频信号线路，减少电源纹波对显示稳定性的干扰。

　　在实际选型适配过程中，这类字符型LCD模块的驱动逻辑已经形成标准化的指令集，不管是采用8位并行传输还是4位并行传输，甚至是通过转接芯片转为I2C串行传输，都有成熟的驱动代码可以参考，能大幅缩短开发周期。对于结构工程师而言，这类标准化模块的引入也能减少定制显示模组带来的开模成本与适配周期，在小批量原型制作、教学实验装置开发、非量产类科研项目搭建场景下，这类通用显示模块的性价比优势极为明显。模块的PCB板边缘做了圆角处理，避免装配过程中板边毛刺划伤操作人员或其他线材，固定孔位采用金属化过孔设计，多次拆装也不会出现孔位铜箔脱落的问题，能满足实验场景下反复调试拆装的使用需求。
