公制6300系列开放式深沟球轴承参数化设计

　　在轻工输送线、小型电机输出端、通用减速机输入轴、家用机电产品的旋转支撑场景中，开放式深沟球轴承是应用覆盖范围极广的一类基础传动支撑件，这类轴承没有两侧的密封盖结构，相比带密封的同型号轴承，极限转速更高，运行时的摩擦阻力更小，更适合在有定期润滑维护条件、运行环境相对洁净的开式传动结构中使用。本次设计的公制6300系列开放式轴承，采用全参数化的建模逻辑搭建，覆盖该系列下多个常用规格的尺寸区间，能够适配不同轴径、不同安装座孔的设计选型需求。

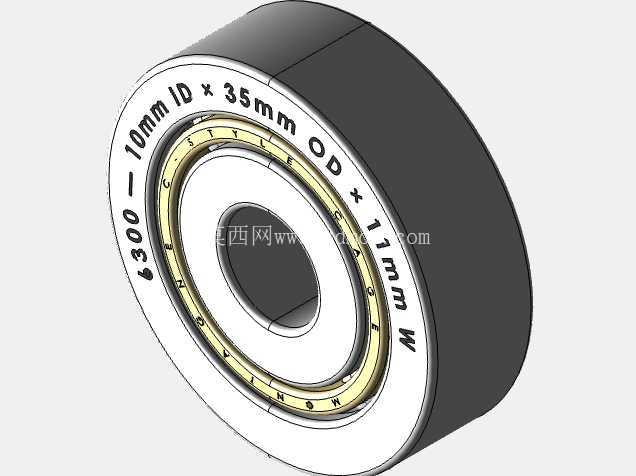

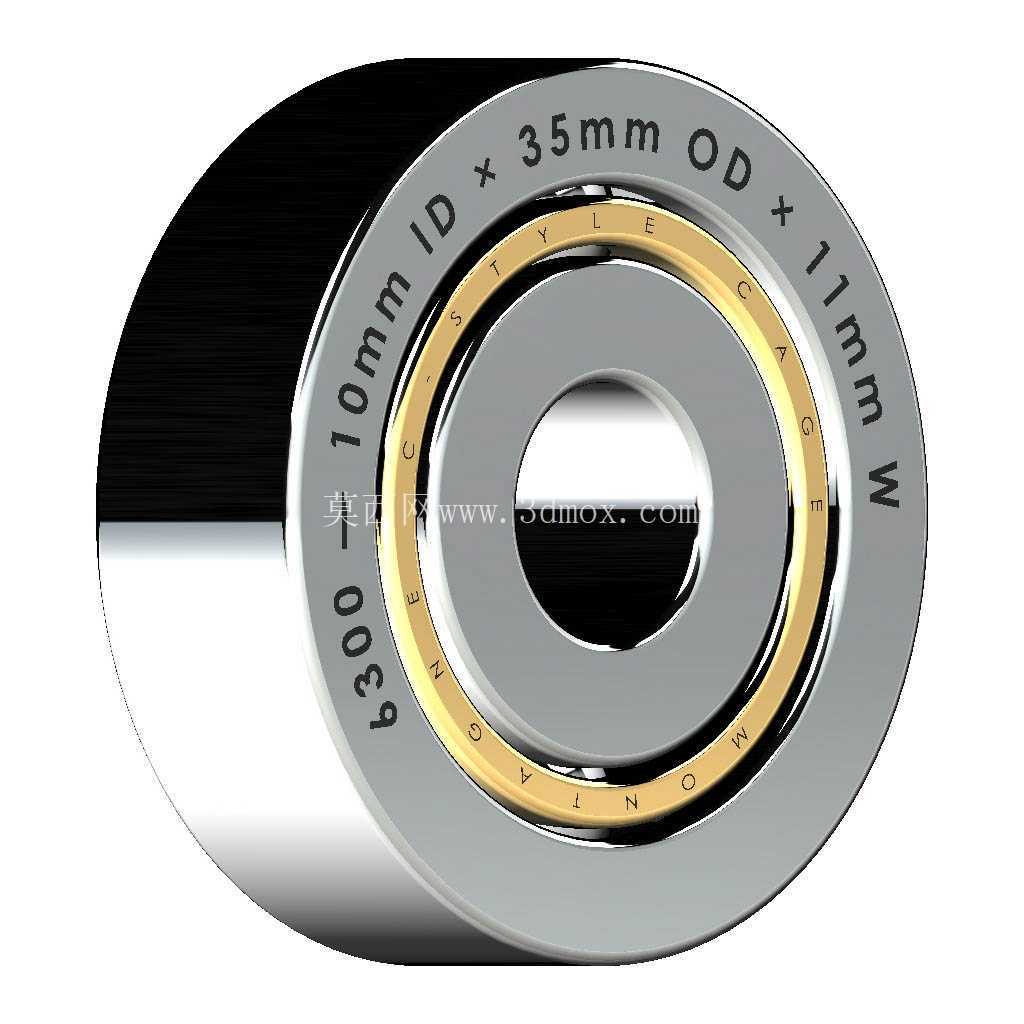

　　从实际安装的边界条件来看，以其中典型的6300规格为例，其内圈内径为10mm，可直接适配直径10mm的光轴或者阶梯轴的轴颈安装位，外圈外径为35mm，能够嵌入对应尺寸的轴承座安装孔内，轴承整体宽度为11mm，安装时需要预留的轴向空间可直接参考该宽度尺寸，配合轴用挡圈、孔用挡圈或者轴肩、座孔台阶完成轴向定位，不需要额外设计复杂的固定结构。设计过程中，严格遵循深沟球轴承的通用结构逻辑，内圈外侧设置连续的弧形滚道，外圈内侧对应设置匹配曲率的滚道，滚动体采用标准规格的钢球，均匀排布在内外圈滚道之间，中间搭配冲压成型的铜质保持架，将每颗钢球等距分隔，避免运行过程中钢球之间直接接触产生额外摩擦与磨损，保持架的兜孔间隙经过合理预留，既能够保证钢球转动时的自由度，又不会出现钢球脱出保持架的问题。

　　参数化的设计逻辑能够让结构设计人员在进行整机方案设计时，直接通过修改全局参数快速生成对应规格的轴承模型，不需要从零开始重复绘制滚道曲率、钢球直径、保持架结构等通用特征，大幅缩短传动支撑部分的建模耗时。在实际设备运行过程中，这类开放式轴承主要承受径向载荷，同时也可以承受一定程度的双向轴向载荷，当设备的轴系存在少量的轴向窜动时，轴承能够通过滚道与钢球的接触适配小幅的位移偏差，不会出现卡滞问题。需要注意的是，因为没有密封结构，这类轴承在使用时需要配合设备的润滑系统定期补充润滑脂，不适合在多粉尘、多污水的恶劣工况下使用，否则外界的硬质颗粒进入滚道后会加速滚道与钢球的磨损，大幅缩短轴承的使用寿命。在建模细节上，滚道的曲率半径按照行业通用的设计比例设置，略大于钢球的半径，保证钢球与滚道之间为点接触状态，既能够保证足够的承载接触面积，又能将转动摩擦控制在较低水平；内圈与外圈的端面均做了微小的倒角处理，避免安装时尖锐的边缘划伤轴颈或者座孔的配合面，同时也能去除加工过程中产生的毛刺；保持架的结构采用浪形铜保持架的经典结构，重量轻，转动惯量小，在高速运转时不会因为保持架自身重量带来额外的动不平衡问题。

　　对于做设备维护、备件替换的工程人员来说，这类参数化模型也可以直接用来生成装配示意图，核对安装空间的干涉情况，避免备件采购时出现尺寸不符的问题；对于做教学演示、传动原理展示的场景，拆分后的内外圈、钢球、保持架模型也能够清晰展示深沟球轴承的内部结构，帮助初学者快速理解滚动轴承的工作原理。在装配适配性上，这类公制轴承的尺寸完全遵循通用的轴承尺寸标准，和市面上流通的同型号实物轴承尺寸完全一致，导入到整机装配体中后，可以直接和轴、轴承座、端盖等相邻零件做配合约束，不需要额外调整尺寸比例，能够直接用于后续的工程图导出、干涉检查、运动仿真等工作环节。
