肘节式冲压传动机构三维结构设计

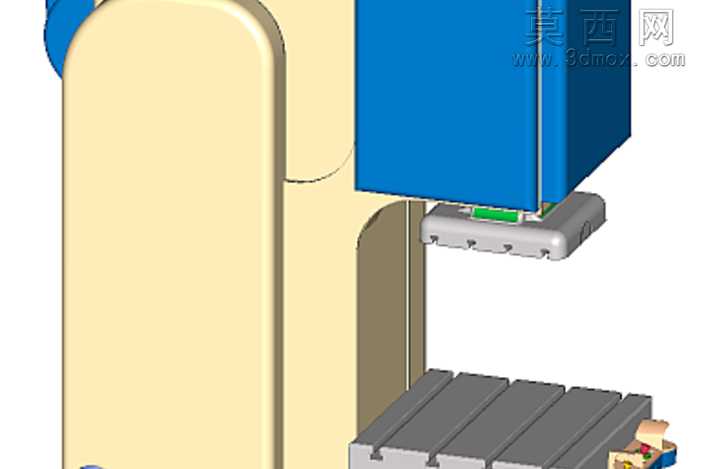

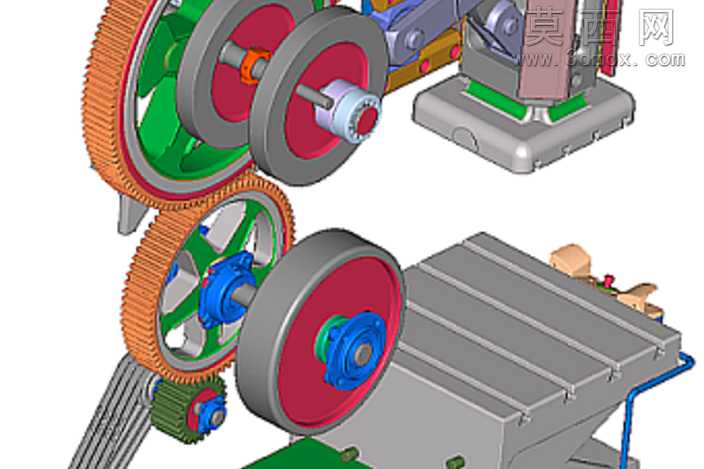

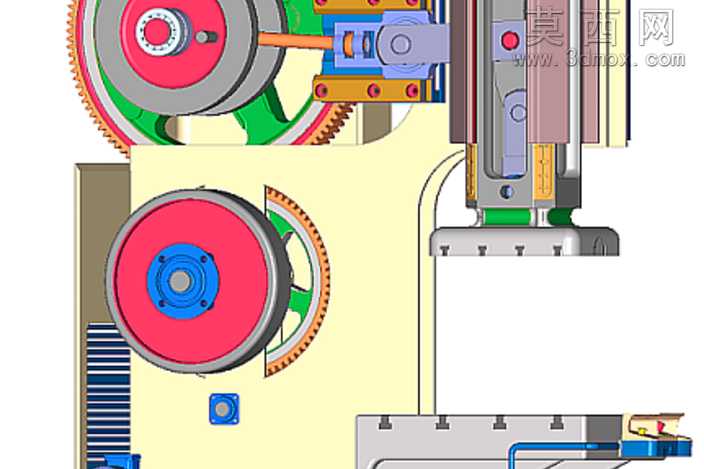

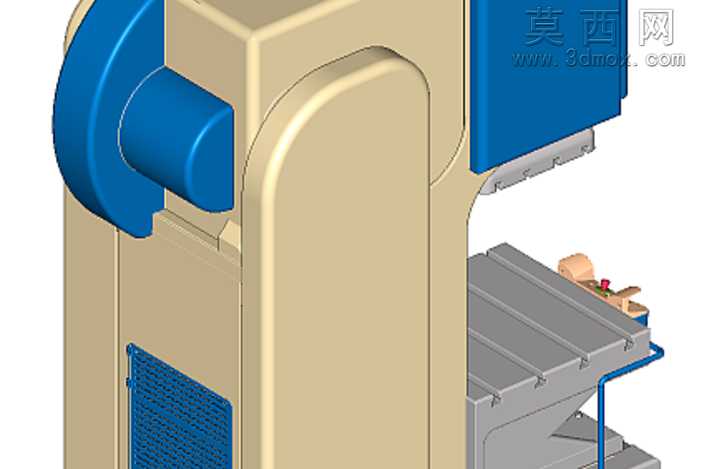

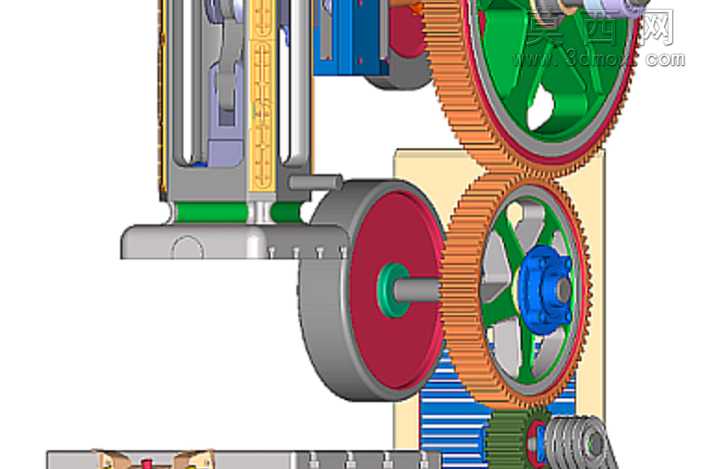

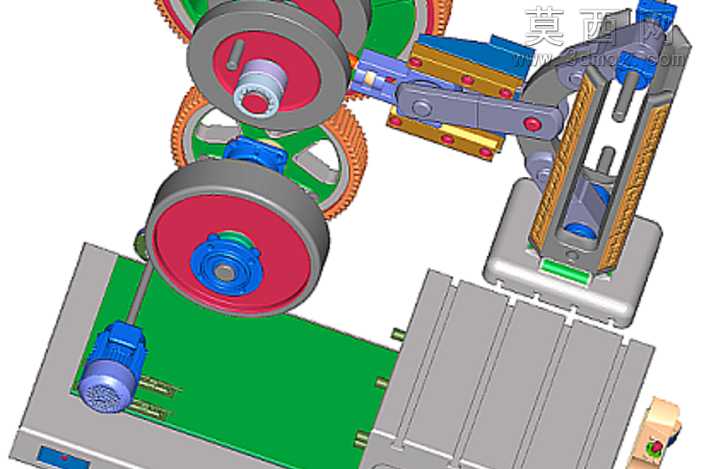

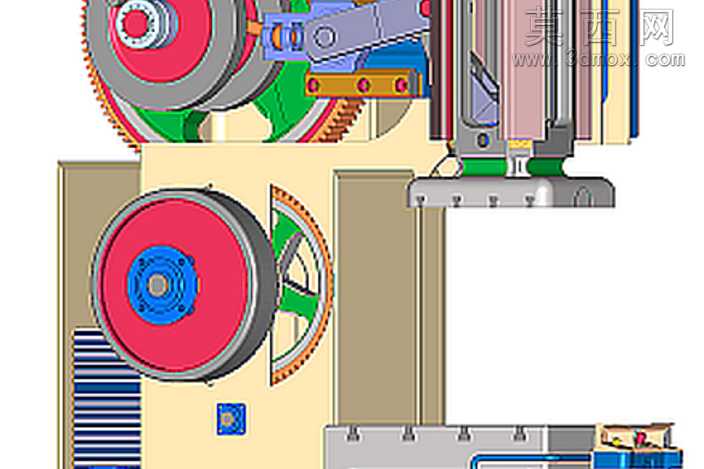

本作品为肘节式压力传动机构的三维建模成果，建模过程中严格遵循机械传动设计的公差配合规范，对每一处装配结构都做了精准的尺寸约束，确保各运动部件不存在干涉问题。模型整体采用分层装配的建模逻辑，首先完成核心传动关节的零件建模，包括带配重结构的飞轮组件、封装式压合机体、柔性主膝形万向关节、低损耗力分配卡丹膝关节等核心零件，再按照实际装配关系完成整机的组装约束，还原了真实机构的运动逻辑。材质渲染阶段，针对不同零件的实际材质属性做了区分设置：飞轮部件采用金属红漆搭配蓝色端盖的材质表现，还原铸铁飞轮表面喷涂防护漆的真实质感；传动齿轮部分做了齿面金属光泽与齿根哑光质感的区分，模拟实际加工后的齿轮表面状态；机架部分采用米黄色哑光金属材质，还原设备机身的涂装效果；传动杆件、导轨等运动部件采用亮面金属材质，突出机加工零件的光洁表面特性。结构设计上，该机构依靠飞轮作为配重平衡部件，通过双飞轮的对称布置抵消冲压动作产生的惯性冲击，全封装式的压合机体结构能够最大程度隔绝冲压作业产生的噪音向外传递，柔性主膝形关节搭配卡丹膝关节的组合结构，能够实现低损耗的力传递路径，将驱动端的动力高效传导至冲压执行端，同时肘节关节的运动特性可以在冲压行程末端提供极大的机械增力，满足大压力冲压作业的需求。建模过程中对每一处运动副都添加了合理的配合约束，可直接用于运动仿真验证，能够直观演示冲头沿肘节关节的运动轨迹，验证飞轮配重对运行平稳性的优化效果，所有零件的壁厚、连接孔位、安装基准都参考通用压力机的设计标准设置，具备实际工程参考价值，可作为肘节式压力设备设计、机械原理教学的直观参考模型。
