S型弯管内部流场仿真分析三维模型

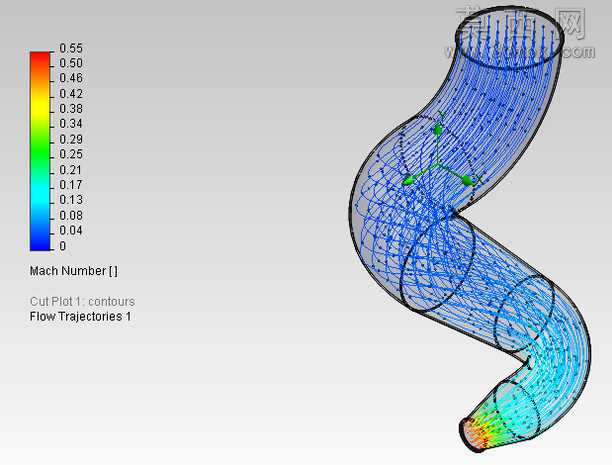

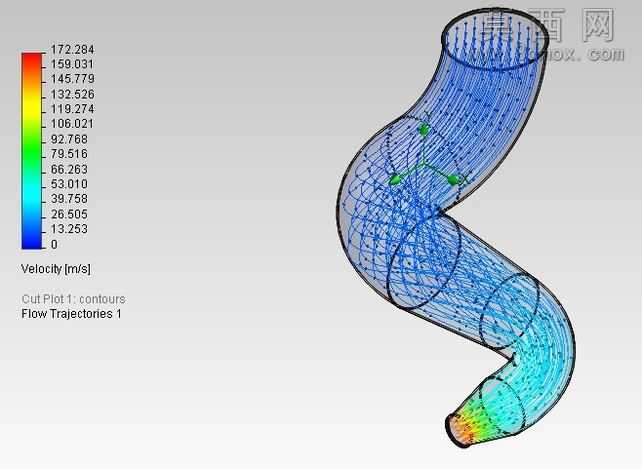

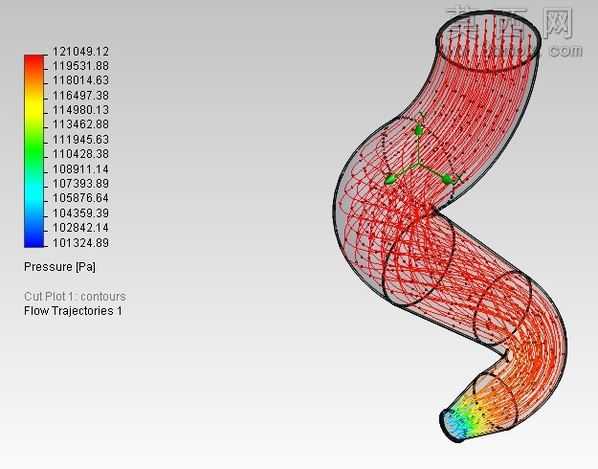

本作品为S型异形弯管的内部流场仿真分析三维模型，建模阶段基于三维参数化设计思路，先通过多截面扫掠构建连续顺滑的弯管实体结构，精准还原三段弯折的流道内壁曲率，保证流道几何无突变尖角，为后续流体计算提供符合工程实际的几何基础。建模过程中严格区分流体域与固体管壁区域，提取完整的内部流道空腔作为计算域，对进出口端面做平面化处理，确保边界条件施加的准确性。仿真设置阶段，采用内流场计算模块完成参数配置，入口边界设定为15m/s的均匀来流速度，出口边界设置为标准大气压环境，未导入额外外部CFD数据，完全基于内置求解器完成计算。后处理阶段通过切面云图展示流道各截面的马赫数分布，采用彩虹色阶映射0到0.55的马赫数区间，蓝色对应低马赫数低速区，红黄色对应高马赫数高速区，可直观观察到流体在弯管弯折处的流速变化：在近壁面区域因壁面摩擦阻力流速降低，在流道收缩段及出口位置流速明显升高，同时叠加三维流动迹线展示流体质点的运动轨迹，迹线颜色与马赫数色阶保持一致，可清晰呈现流体在弯折段产生的局部涡流、二次流分布特征，迹线的疏密程度也对应了流量的分布状态。模型材质设置上，管壁采用半透明哑光工程塑料质感，既可以完整展示内部流场的可视化结果，又能清晰呈现弯管的外部轮廓形态，流场迹线采用带透明度的流线型渲染，避免遮挡云图的分布细节。整个模型从几何建模到仿真后处理形成完整的内流模拟学习案例，可直观展示异形弯管内部的流动规律，帮助理解内流仿真的边界设置、结果可视化逻辑，掌握流速、压力分布在弯折流道内的变化特性，为同类管路的流阻优化、结构改进提供可视化的参考依据。
