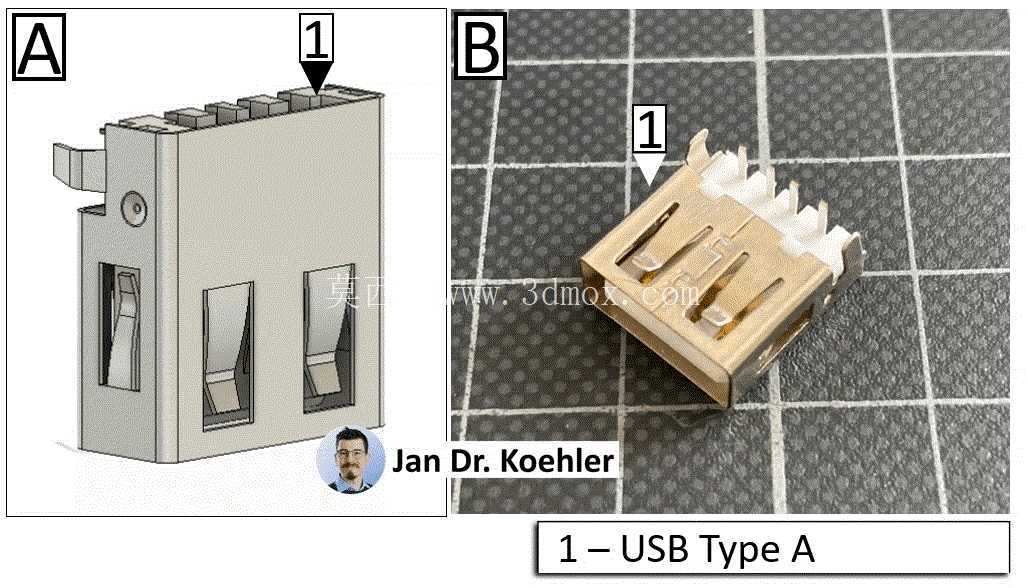

标准USB-A型接口全尺寸三维结构

　　在消费电子、工业控制设备、嵌入式开发、测试治具制作等领域，USB-A型接口是应用覆盖范围最广的有线连接载体，承担着数据传输与直流供电的双重功能，从台式机主板后置IO面板、工业PLC扩展模块、USB测试治具，到日常使用的充电器、扩展坞、U盘外设，都能见到该款接口的身影。做结构设计时，很多工程师容易忽略接插件的实际安装公差，要么预留的安装开口尺寸偏小导致装配干涉，要么固定脚位定位偏差造成焊盘错位，甚至因为没考虑接口插拔时的受力余量，导致设备外壳在反复插拔后出现开裂问题，这套全尺寸三维结构刚好能解决这类选型与建模的痛点。

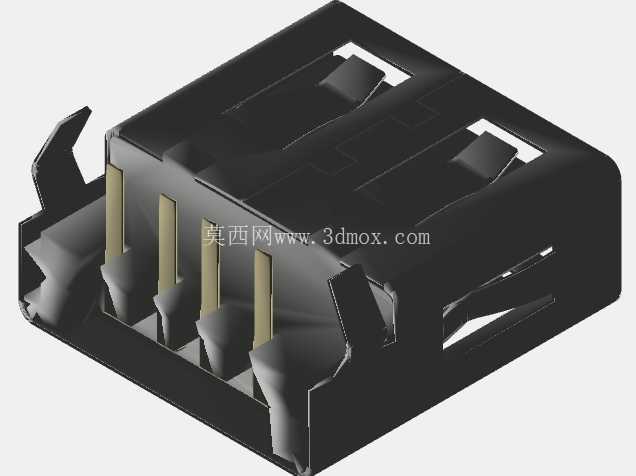

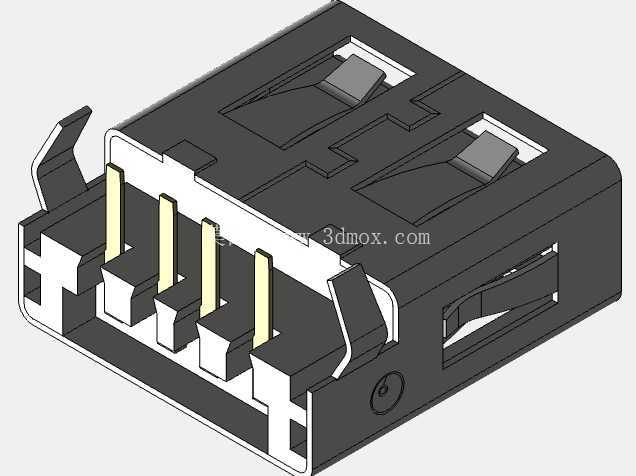

　　从结构细节来看，该模型完整还原了标准USB-A公座/母座的所有结构特征：金属屏蔽外壳的两侧弹片卡扣、内部绝缘胶芯的定位槽、四根接触弹片的折弯弧度、尾部焊脚的伸出长度、定位柱的直径与位置都完全对标通用量产规格，金属外壳的厚度、弹片的翘起高度、胶芯的卡位凸点都做了1:1还原，没有做简化处理。做设备外壳开孔设计时，可以直接调取该模型做干涉检查，外壳开口的长宽尺寸、沉台深度、与内部PCB板的安装间距都能直接从模型中测量获取，不需要反复对照二维规格书核对参数，能大幅减少结构评审阶段的反复修改次数。

　　设计思路上完全遵循实际量产零件的装配逻辑，金属屏蔽壳与内部绝缘胶芯的配合间隙、接触弹片与胶芯的固定卡位、焊脚与PCB焊盘的对应位置都按照行业通用公差做了预留，建模时没有出现结构重叠、间隙不合理这类理想化建模的问题。对于做原型开发的工程师来说，不管是做3D打印的功能验证样件，还是做产品结构的装配模拟，都能直接套用该模型的尺寸基准，不需要再额外调整配合公差。

　　安装边界方面，该模型明确标注了接口的安装定位基准：以PCB板面为Z向基准，接口插入端的伸出长度、尾部焊脚的焊接长度、两侧固定脚的折弯角度与开孔位置都有明确的尺寸参照，卧式贴装与立式插装的安装空间预留都可以通过模型直接测算，比如卧式安装时，接口上方需要预留的插拔操作空间、侧面与周边元器件的安全间距、金属外壳与设备外壳的搭接距离都能直观获取，避免出现元器件布局过密导致的装配困难。

　　在实际项目应用中，这套模型可以适配多种设计场景：做工业手持设备的结构设计时，可以直接用它校核外壳开口的强度，在接口周边增加加强筋的位置可以直接参照模型的受力点布置；做USB测试治具时，可以用它对位插拔探针的位置，保证测试时的接触可靠性；做教学演示模型时，可以拆解展示USB接口的内部结构，让学习者直观理解接触弹片的导通原理、屏蔽外壳的抗干扰作用、卡扣结构的防松逻辑。很多新手工程师在建模USB接口时，往往只做外部的大致外形，忽略内部弹片的结构和安装固定的细节，导致做装配模拟时出现穿模，或者导出工程图时缺少关键安装尺寸，这套全细节模型刚好可以作为建模参考，帮助工程师快速掌握接插件类零件的建模逻辑，理解接插件选型时需要关注的核心尺寸参数，比如插拔寿命对应的弹片厚度、焊盘尺寸对应的焊脚宽度、屏蔽性能对应的外壳搭接量等实际工程要点。
