高精度USBType-C母头连接器结构设计

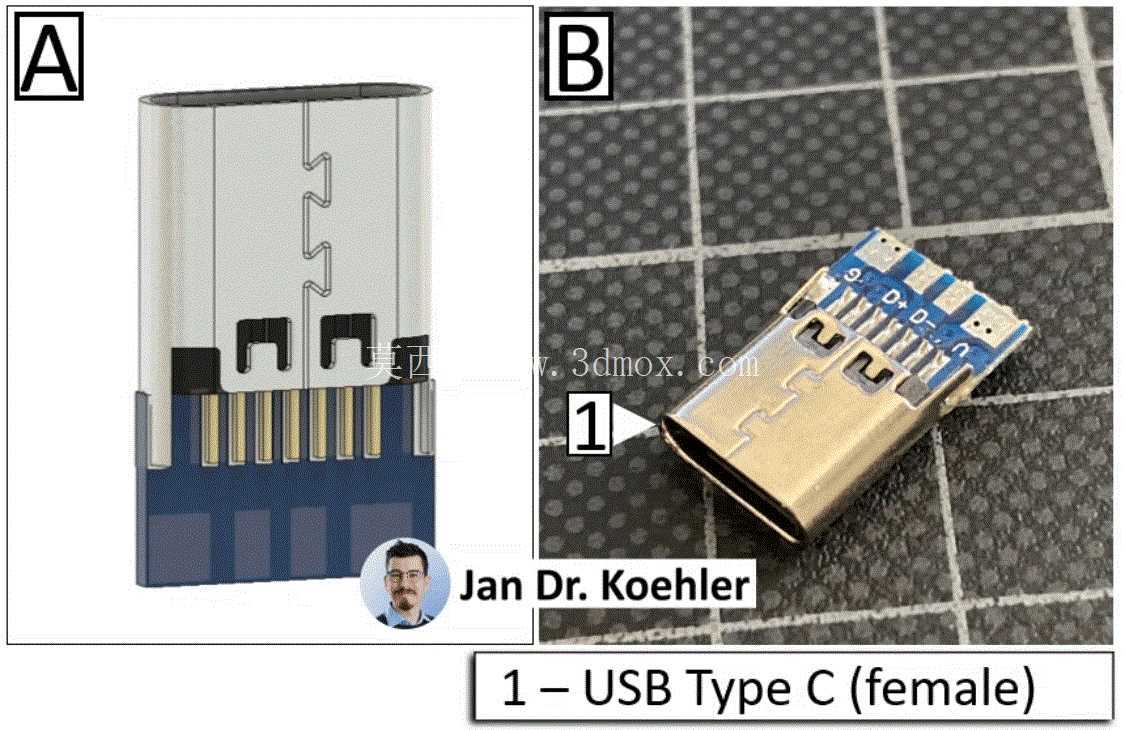

　　在消费电子、工业控制、智能硬件等领域的设备互连场景中，USB Type-C接口凭借正反插兼容、高带宽传输、大电流供电的特性，已经成为当前主流的互连接口方案，其中母头连接器作为设备端的固定接口部件，其结构精度、尺寸合规性直接决定了公头对接的插拔寿命、接触可靠性与信号传输稳定性。这款Type-C母头的三维结构设计，完全遵循USB-IF官方发布的Type-C接口规范进行尺寸还原，完整复现了母头内部的接触端子排布、金属屏蔽壳结构、绝缘基座定位特征以及尾部焊盘结构，可直接用于各类需要集成Type-C接口的设备结构设计参考。

　　从实际应用场景来看，这类母头连接器广泛应用在笔记本电脑、平板电脑、智能手机、便携储能设备、工业手持终端、智能穿戴设备的主板接口位置，也会用于扩展坞、集线器、桌面充电设备的外接端口设计。在结构设计过程中，首先需要严格控制接口的插拔配合边界：金属外壳的内框尺寸、端子的接触高度、卡扣定位的凸点位置都需要严格匹配公头的配合公差，避免出现插拔过紧导致公头磨损过快，或是插拔过松导致接触不良、供电断连的问题。模型中完整还原了母头的24个接触端子的排布位置，区分了电源端子、信号端子、接地端子的不同结构形态，绝缘基座的卡槽结构完全对应端子的压装定位，能够直观展示端子与塑胶件的装配关系，方便设计人员在做设备外壳接口开孔时，精准避让端子的焊接空间，同时预留足够的爬电距离，避免高压供电端子与相邻信号端子出现打火短路的风险。

　　在安装边界的设计考量上，该模型还原了母头的两种常见安装形态对应的结构特征：板上贴片型的焊盘位置与PCB板的定位孔完全对齐，插件型的固定脚尺寸对应PCB上的开孔公差，金属外壳的接地弹片位置清晰可辨，方便结构设计人员在做主板堆叠时，准确计算母头占用的Z向高度，避免与外壳内部的加强筋、电池仓、其他元器件出现干涉。金属屏蔽壳的卷边结构、尾部的应力释放特征也在模型中完整呈现，这部分结构直接影响母头的抗弯折能力——当公头斜向插入时，屏蔽壳的卷边结构能够分散外力，避免内部端子受外力变形导致接触失效。

　　从功能特性来看，该结构设计覆盖了Type-C母头的全功能需求对应的结构空间：既预留了USB2.0信号端子的位置，也保留了高速差分信号对的走线空间，同时大电流电源端子的接触面积符合5A大电流供电的载流要求，对应的塑胶基座耐高温特性匹配回流焊的工艺温度要求。在做定制化外壳设计时，设计人员可以直接参考该模型的接口端面尺寸，设计外壳上的Type-C开孔倒角、防水密封圈的安装槽位，无需反复测量实物样品的尺寸，能够大幅缩短产品开发阶段的结构验证周期。对于3D打印定制外壳、转接板设计、接口治具制作等场景，该模型的尺寸精度能够满足装配验证的需求，避免因接口尺寸偏差导致的装配干涉、插拔卡滞等问题。

　　在实际的结构选型过程中，设计人员往往需要根据设备的厚度空间选择不同长度的母头规格，该模型完整呈现了标准长度母头的所有结构特征，包括尾部焊盘的伸出长度、金属壳的固定脚位置，能够帮助设计人员快速评估不同规格母头在自身产品内的适配性，提前预判焊接工艺、装配工序中可能出现的结构冲突，比如母头尾部焊盘与主板走线的间距、金属外壳与设备中框的接地接触位置等细节，都可以通过三维模型的截面测量、干涉检查提前完成验证，减少打样阶段的反复修改。
