高功率3W LED照明组件结构设计

　　在工业手持工具、小型检测设备、嵌入式照明模组的设计场景中，照明单元的集成度、散热可靠性与装配适配性，一直是结构设计环节容易被忽略却直接影响设备使用寿命的核心细节。很多工程师在做工具类产品的照明配套时，往往直接套用通用LED的简化模型，忽略了高功率器件的热设计边界与安装配合公差，最终做出来的样机要么连续工作几分钟就出现光衰，要么装配时和周边结构件产生干涉，反复改模拖慢项目进度。

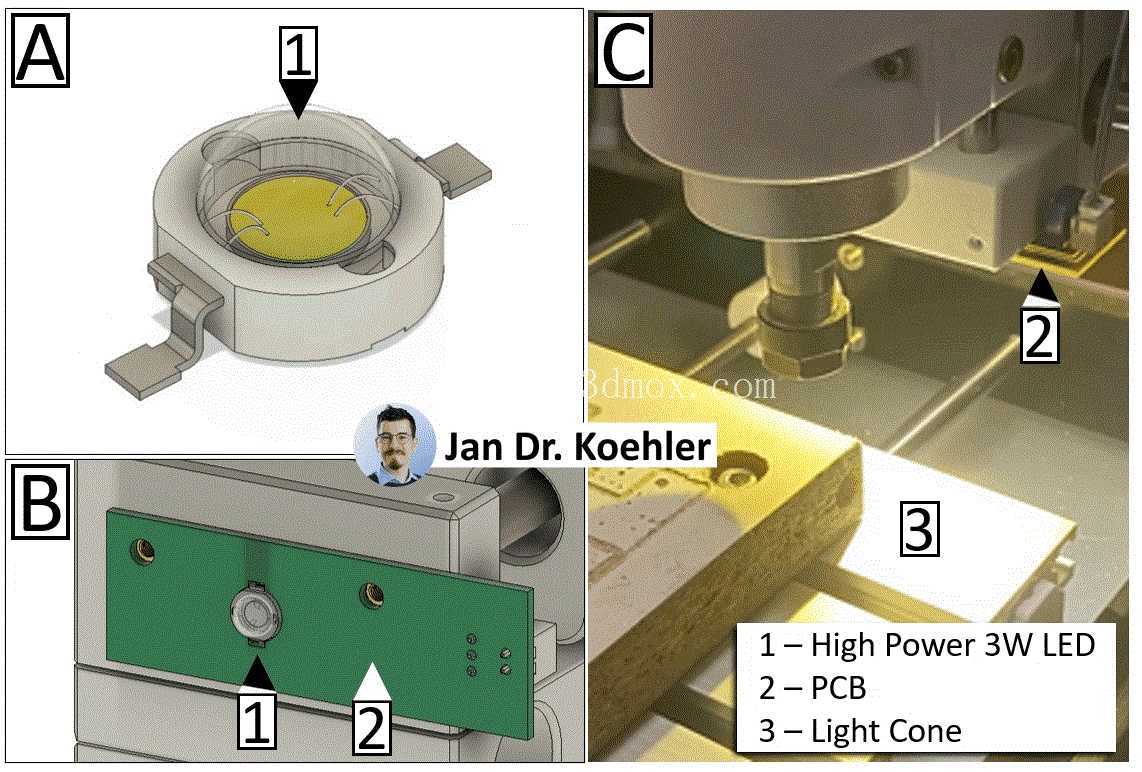

　　这款3W功率的LED照明组件模型，完全按照实物的装配层级做了等比例还原，从最外层的半球形聚光透镜，到中间的LED发光基体、PCB安装基板，再到底部带固定引脚的基座，每一处的配合公差都做了贴合实际生产的设定。先从安装边界来说，整个组件的基座采用两侧伸出的焊片式固定脚，不需要额外设计压块或者螺丝孔位，直接在PCB板上预留对应间距的焊盘就可以完成波峰焊固定，两个固定脚的中心距、引脚厚度都按照常规SMD回流焊的工艺要求做了匹配，不会出现引脚过厚插不进焊盘、或者间距偏差导致焊接偏移的问题。

　　聚光部分采用的半球形光锥结构，不是随意做的圆弧造型，其曲率是按照3W LED的发光角度做的匹配，能够把芯片发出的大角度光线收拢到30度左右的出光角，在距离照射面20厘米的位置可以形成直径8厘米左右的均匀光斑，不会出现中心亮度过高、边缘暗区明显的问题，完全满足手持工具作业时的局部照明需求，比如小型雕刻机的作业面照明、维修工作台的定点补光、检测设备的待测区域打光，都能适配这种出光特性。

　　很多新手设计师做高功率LED集成时最容易踩的坑就是散热设计，这个模型在结构上也还原了实际产品的热传导路径：LED芯片的衬底直接和底部的金属基座接触，基座的两个固定脚除了电气连接的作用，同时也是散热引脚，焊接到PCB之后可以把芯片产生的热量通过焊盘传导到PCB的铜箔上，设计时只要在对应焊盘位置预留足够面积的散热铜皮，不需要额外加装散热片就能满足3W功率下的连续工作需求——如果是密闭外壳内的使用场景，还可以在基座背面预留0.2毫米的导热胶间隙，把热量传导到设备的金属外壳上，进一步降低连续工作时的结温，避免出现几秒钟就过热烧毁的问题。

　　从装配层级来看，整个组件的零件拆分完全符合实际生产的装配顺序：透镜通过卡扣结构固定在基座上方的卡槽里，不需要额外点胶固定，装配时直接压入就能达到IP40左右的防护等级，可以阻挡日常使用中的灰尘落到LED芯片表面；LED芯片通过共晶焊固定在基座的中心热沉上，PCB基板和基座之间采用定位柱做预定位，焊接时不会出现偏移，整个组件的总高度控制在8毫米以内，最大直径不超过20毫米，对于内部空间紧张的手持设备来说，这个尺寸边界可以给周边的结构件、走线留出足够的余量，不会出现装配后突出外壳表面、或者和内部的电池、电路板产生干涉的问题。

　　在做设备集成的时候，这个模型可以直接导入到整机的装配文件中，不需要再重新测绘尺寸：透镜的最高点到PCB安装面的距离、固定脚的伸出长度、引脚的宽度和厚度、中心发光点的位置都做了精准还原，做外壳的透光孔设计时，可以直接按照透镜的外径预留0.1毫米的配合间隙，透光孔的边缘做0.2毫米的倒角，就可以避免出现漏光、光线被外壳遮挡产生暗角的问题。如果需要做不同出光角度的改型，只需要调整透镜的曲率参数，基座和PCB的安装尺寸完全可以通用，不需要重新开模做基座部分，能够大幅降低衍生型号的开发成本。

　　实际项目验证中，这种结构的LED组件在环境温度25摄氏度的条件下，连续通电工作2小时，基座的最高温度不会超过65摄氏度，LED的光衰控制在5%以内，完全满足工业设备的长期使用要求。很多做小型工具开发的团队之前采用插件式的大功率LED，不仅装配效率低，散热路径长，还容易在震动环境下出现引脚脱焊的问题，这种SMD式的一体化结构，焊接后的抗震动性能可以达到工业级设备的震动测试标准，在手持打磨工具、便携式检测设备这类有持续震动的使用场景下，也不会出现接触不良、光源闪烁的问题。

　　做结构设计的时候，很多细节的合理性不是靠凭空想象就能验证的，采用和实物完全一致的三维模型做装配干涉检查、热仿真模拟、光路模拟，能够在设计阶段就把可能出现的问题提前规避，减少后期打样改模的次数。这个模型的每一处结构细节都对应实际量产的工艺要求，没有做简化处理，不管是用来做整机的装配验证，还是参考其散热结构、固定结构做同类型照明组件的改型设计，都能提供足够精准的参考依据，避免因为模型尺寸偏差导致的设计失误。
