SSD1315控制128X64OLED显示模块结构设计

　　在嵌入式开发、小型工控终端、便携检测设备的结构设计环节里，显示模块的选型与安装适配一直是结构工程师需要反复核对的细节，这款基于SSD1315控制器的OLED显示模块，是目前小尺寸自发光显示场景里适配性较强的选型方案。不同于常见的LCD背光模块，这款OLED屏依靠像素点自发光实现显示，不需要额外设置背光层结构，整体模块厚度可以控制在较薄的区间，对于内部安装空间局促的手持设备、面板嵌入式终端来说，能有效压缩显示区域的纵深占用，给主板、电池、按键结构留出更多排布空间。

　　从实际使用场景来看，这类0.96英寸规格的128X64分辨率OLED模块，常被用在小型传感器数据终端、桌面级3D打印机操作面板、Arduino开源硬件开发项目、小型工控参数显示单元、便携检测仪器的状态显示区域，能够清晰显示ASCII字符、简单图形符号、实时数值参数，因为自发光特性，在弱光甚至无外接照明的设备舱内，也能让操作人员快速读取显示内容，不会像反光LCD那样出现强光下看不清、弱光下需要补光的问题。

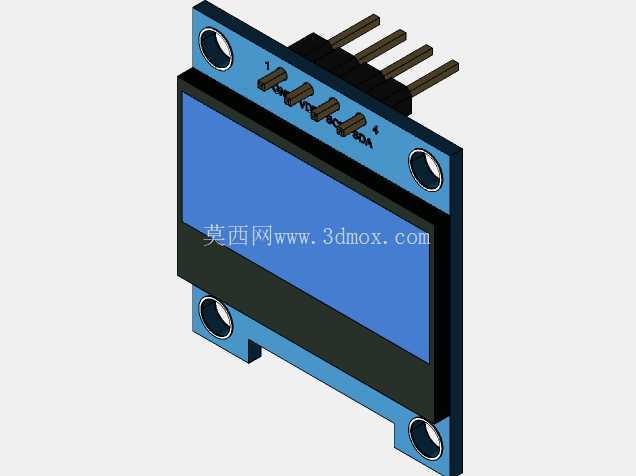

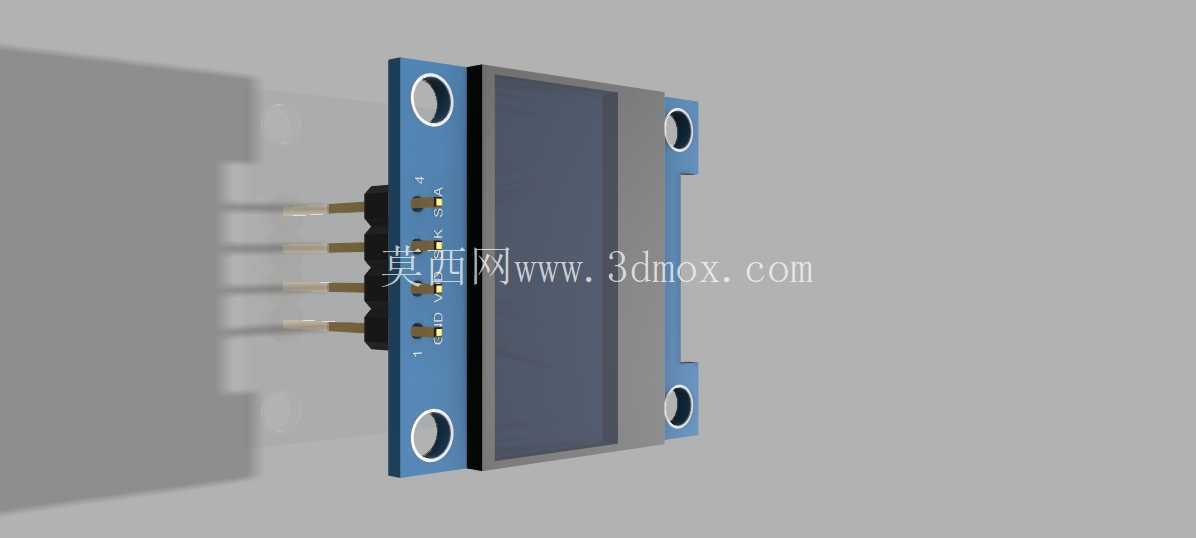

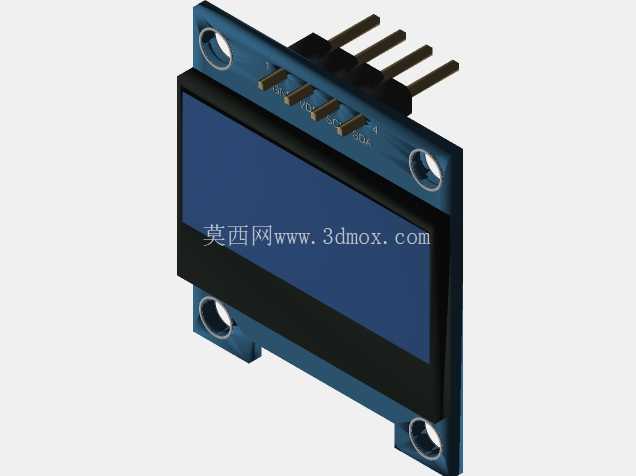

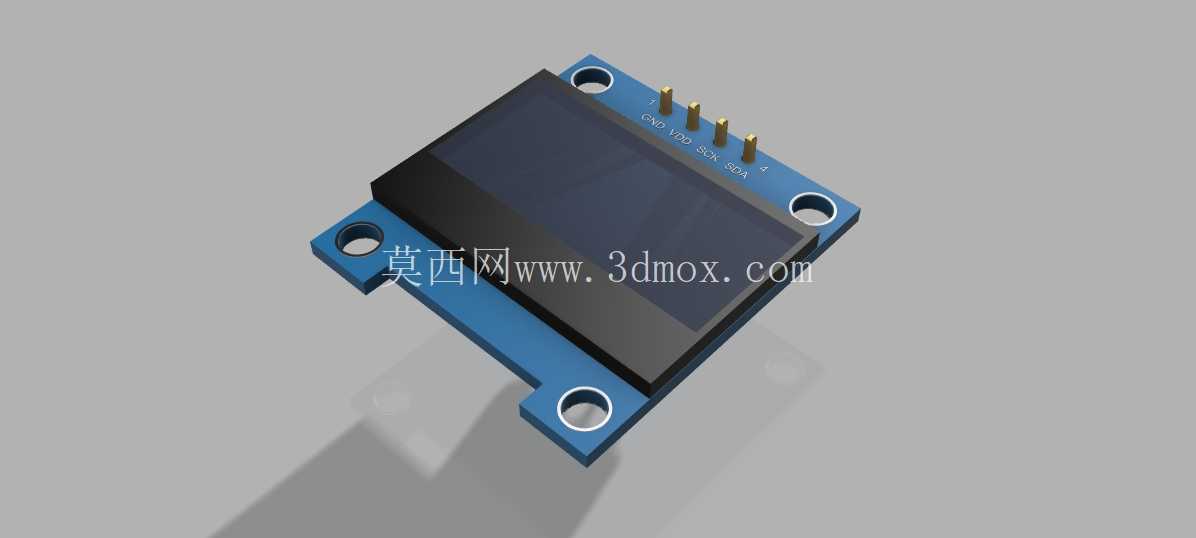

　　回到结构设计本身，这款模块采用蓝色PCB作为承载基板，屏幕本体通过贴合工艺固定在PCB正面居中位置，屏幕边缘做了黑色封边处理，避免边缘漏光影响显示观感。PCB板的四个角位置设计了标准的圆形安装孔，孔位做了金属化包边处理，既可以用M2规格的铜柱配合螺丝完成悬空固定，也可以直接用螺丝穿过安装孔固定在设备前面板的内侧凸台上，安装孔的中心距经过标准化设计，和市面上同规格的0.96寸OLED模块安装尺寸完全兼容，做设备迭代替换的时候不需要重新修改面板安装孔位，能直接完成同规格产品的替换适配。

　　模块的引脚采用单侧直插排针设计，四个引脚沿PCB短边一侧排布，分别对应电源、地、I2C通讯的时钟与数据引脚，排针引脚长度适配常规2.54mm间距的母座，焊接或者插接的时候不需要额外调整引脚长度，对于结构工程师来说，在排布内部走线的时候，只需要在对应位置预留排针插接的操作空间，不需要考虑屏幕侧方出线的弯折半径问题，排线可以直接沿PCB平面方向引出，进一步压缩内部空间占用。

　　设计这款模块的三维结构时，需要重点关注几个安装边界尺寸：首先是屏幕显示区域的外轮廓和PCB板边缘的距离，做面板开窗的时候，开窗尺寸要略小于屏幕可视区域、大于实际显示像素区域，避免面板边框遮挡显示内容，同时要留出0.1-0.2mm的装配公差，防止屏幕和面板硬接触挤压导致屏幕碎裂；其次是排针引脚的突出高度，当模块采用贴装方式固定在面板内侧时，排针背面的焊接点高度要和内部主板的安装高度匹配，避免出现引脚顶到主板元器件、或者插接长度不够导致接触不良的问题；另外PCB板四个安装孔的沉头深度也要纳入考量，如果采用从面板外侧打螺丝固定的方式，螺丝头不能突出面板表面，要和面板外观面保持齐平。

　　从功能特性上看，SSD1315控制器的驱动逻辑和市面上常见的SSD1306控制器高度兼容，硬件设计上不需要额外修改驱动电路，软件层面也只需要做少量参数调整就能完成驱动移植，对于做设备开发的工程师来说，不需要重新编写整套显示驱动代码，能有效缩短项目开发周期。模块的工作电压适配常规3.3V与5V逻辑电平，和绝大多数单片机、工控板的IO电平直接匹配，不需要额外增加电平转换电路，进一步简化了外围电路的结构设计，减少了PCB上的元器件占用空间。

　　在实际装配验证环节，这类模块的耐受温度范围能够覆盖常规工业设备的工作环境温度，不会因为设备内部发热出现显示花屏、对比度异常的问题，屏幕表面没有额外的玻璃保护层，装配的时候需要注意避免尖锐物体直接接触屏幕表面，防止划伤偏光层。如果是用在有轻微振动的设备场景里，安装的时候可以在屏幕和面板之间增加一层薄的EVA泡棉胶垫，既可以起到缓冲减振的作用，也能遮挡屏幕和面板之间的装配缝隙，避免灰尘从缝隙进入设备内部。

　　很多工程师在做这类小型显示模块的结构适配时，容易忽略屏幕的视角参数，这款OLED屏的可视角度接近180度，不管是从正面还是侧方观察，都能清晰看到显示内容，不像部分TN材质的LCD屏侧看会出现颜色反相、内容看不清的问题，对于需要多人观察的设备面板、或者安装位置有一定倾斜角度的终端来说，这个特性能有效提升使用体验。另外模块本身没有设置实体按键，所有的显示控制都通过通讯引脚完成，结构设计的时候不需要在模块周边预留按键操作空间，只需要考虑屏幕本身的安装固定即可。

　　从三维建模的细节还原角度，建模时需要准确还原PCB板的厚度、排针的每一根引脚的直径与间距、安装孔的内径与金属包边的厚度、屏幕本体的分层结构，包括屏幕的黑色封边、显示区域的内凹层次，这样在做整机装配干涉检查的时候，才能准确判断模块和周边结构件是否存在碰撞、间隙是否符合设计要求，避免出现开模后才发现安装位尺寸不匹配的问题。尤其是排针部分的建模，要准确还原引脚的中心距和伸出长度，在做布线模拟的时候，才能准确计算连接线的长度和走线路径，避免实际装配时出现线长不够、或者走线和其他运动部件干涉的问题。
