PVC材质活接式管道接头三维设计

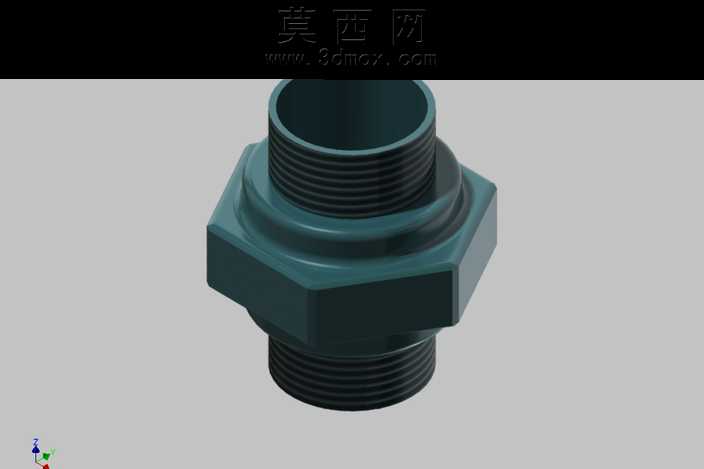

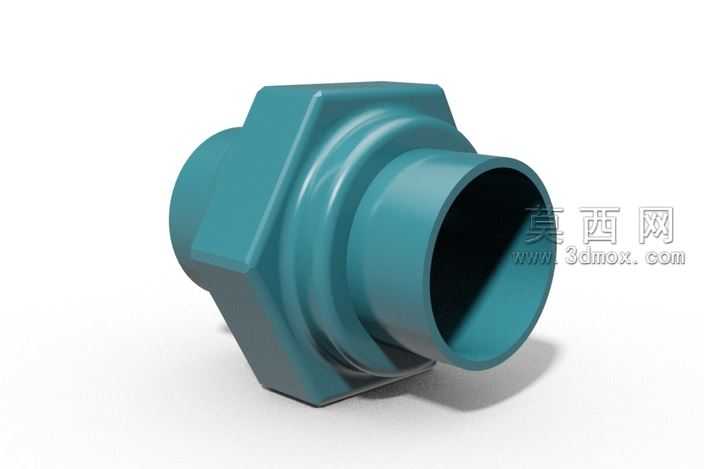

本作品为PVC材质的活接式管道接头三维建模设计，整体采用参数化建模思路完成，在三维建模过程中，首先以中心轴线为基准建立对称建模参考，依次完成两端插接段、中部六角拧动台、上下密封凸缘的结构绘制。建模阶段严格遵循管路配件的通用尺寸规范，两端圆柱插接段的直径、长度均匹配对应公称通径的PVC管材连接要求，中部六角结构的对边尺寸、厚度完全适配日常安装所用扳手的夹持规格，保证实际使用时的安装便利性。材质渲染环节，针对PVC塑料的材质特性，调整了材质的漫反射粗糙度、反光强度参数，还原硬质PVC管件特有的半哑光青蓝色塑料质感，同时通过柔和的环境光影设置，清晰呈现接头各段的结构层次，中部六角台的棱角、上下凸缘的圆弧过渡都通过光影得到自然展现。结构设计上，该接头采用活接式结构逻辑，中部的六角拧动部位为受力操作区，上下两段的环形凸缘为密封压紧结构，两端的光滑圆柱段用于插入对应管材内部实现插接密封，整体结构对称规整，无多余冗余设计，既满足管路连接时的结构强度要求，也兼顾了塑料件注塑生产的脱模便利性，所有转角处均设置了合理的工艺圆角，避免应力集中问题，同时也符合塑料管件的生产工艺要求。建模过程中对各部分的配合尺寸做了参数化关联，若需调整适配不同通径的管材，仅需修改对应参数即可快速生成对应规格的接头模型，大幅提升了同系列产品的设计效率。渲染输出阶段采用了纯白背景搭配柔和侧光的布光方案，既能够清晰展示接头的整体外观形态，也能通过自然的阴影效果凸显各结构段的立体感，让观看者能够直观理解该管件的外形特征与结构组成。
