叉形带圆柱轴连接支架结构设计

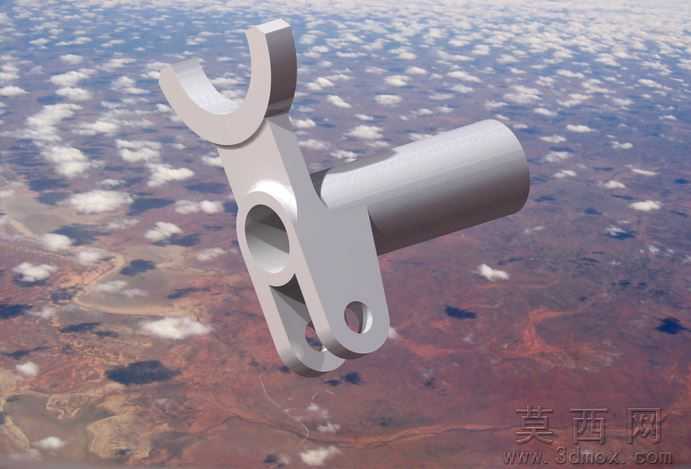

该三维模型为叉形带圆柱轴的连接支架构件，建模阶段采用参数化设计思路，先以二维草图绘制构件的基础轮廓，精准定位叉形开口的圆弧半径、圆柱轴的直径与轴向长度、主体立板的厚度以及各安装孔的中心距，通过拉伸、切除等基础特征完成主体结构的初步构建，再对叉形端部、立板与圆柱轴衔接处做圆角过渡处理，消除应力集中的尖锐棱角，提升构件的结构合理性。材质配置上选用哑光金属质感的工程钢材材质，调整材质的粗糙度、金属度参数，还原金属构件表面的细微磨砂质感，同时赋予场景柔和的环境光照，搭配高空云层的环境贴图作为反射背景，让金属表面的反射效果更具真实感，渲染时采用全局光照模式，清晰呈现构件各部位的结构层次，包括立板上的同轴通孔、叉形结构下方的铰接槽孔、圆柱轴的端面细节都能清晰展现。结构设计上，该构件兼顾连接与支撑功能，上部叉形开口可用于卡接对应杆件实现铰接配合，侧伸的圆柱轴可插入对应安装孔实现轴向定位，立板上的通孔可穿入紧固件完成固定，下方的槽孔可用于活动铰接或管线避让，各结构部位的尺寸经过合理匹配，既保证构件的结构强度满足受力需求，又控制整体重量避免材料浪费，整体结构紧凑，适配多种机械装配场景中的连接支撑需求，建模过程中对各配合面的公差做了预留设计，确保后续装配时各部件能够精准契合，不会出现干涉问题。
