不同尺寸腰型孔阵列参数化建模设计

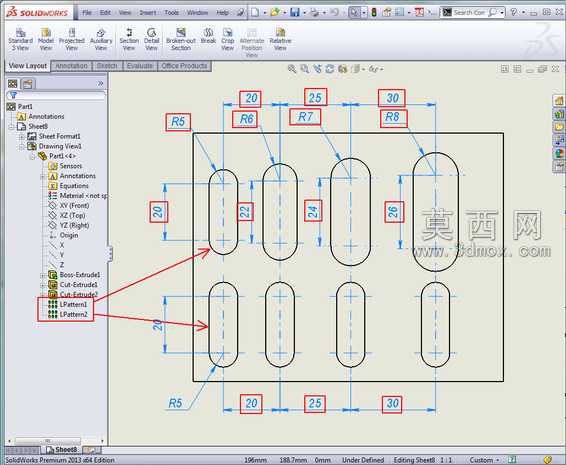

本作品是基于SolidWorks平台完成的参数化阵列建模实例，核心聚焦于同结构不同尺寸的腰型槽阵列快速创建方案，打破常规等尺寸阵列的建模局限，为机械设计中同类变尺寸阵列需求提供高效的实现思路。建模过程首先从草图基准搭建入手，先绘制基础矩形基体轮廓，确定整体板材的外形边界，再创建第一个腰型孔的基础草图，对腰型孔的两端圆弧半径、直段长度、中心定位尺寸进行全约束定义，确保基础特征的尺寸参数可独立编辑调整。在阵列特征创建环节，摒弃传统线性阵列只能复制等尺寸特征的限制，采用可单独编辑实例尺寸的阵列模式，分别对两行四列共八个腰型孔的横向中心间距、纵向中心间距、端部圆弧半径进行差异化参数设置：第一行腰型孔的端部圆弧半径从左到右依次设置为R5、R6、R7、R8，相邻孔的横向中心距依次为20、25、30，第二行腰型孔保持与第一行对应的横向尺寸参数，纵向两行孔的中心距统一设置为27，所有尺寸均通过草图智能标注完成约束，避免建模过程中出现过定义或欠定义的问题。建模过程中同步完成工程图的联动生成，在工程图视图中自动提取所有阵列实例的尺寸参数，通过引线标注清晰展示每个腰型孔的尺寸差异与定位关系，左侧特征树清晰展示线性阵列特征的层级结构，可直接展开阵列实例列表对任意一个腰型孔的参数进行单独修改，修改后模型与工程图可实现同步更新，无需重复调整标注。该建模方案的核心优势在于将参数化设计逻辑融入阵列特征创建中，无需逐个绘制不同尺寸的腰型孔草图，仅通过阵列实例的参数编辑即可快速完成变尺寸结构的创建，大幅提升同类结构的建模效率，同时保证所有尺寸的关联性与准确性，可直接应用于各类安装板、定位板、工装夹具板的腰型孔阵列设计场景，适配不同安装位置的尺寸公差与装配需求，减少重复建模的工作量，降低手动逐个绘制特征带来的尺寸误差风险。
