真实尺寸汽车盘式刹车系统三维设计

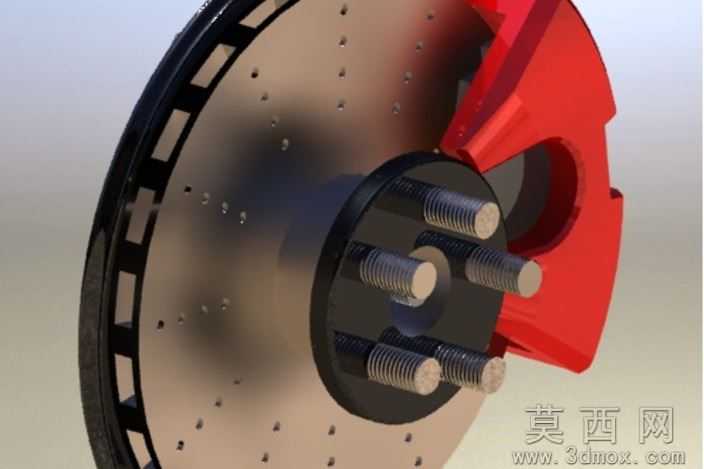

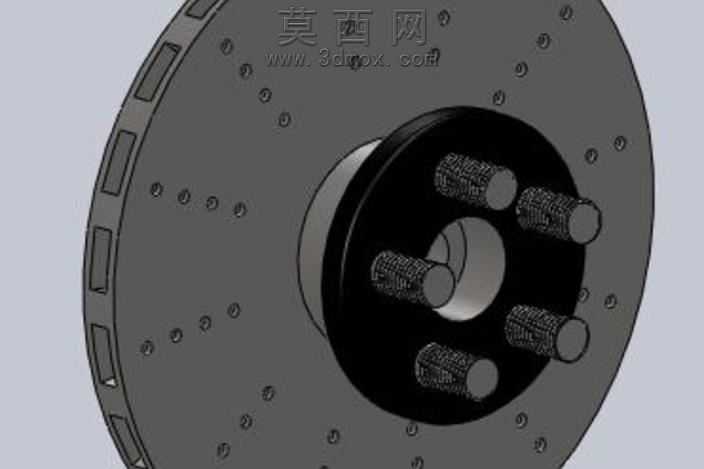

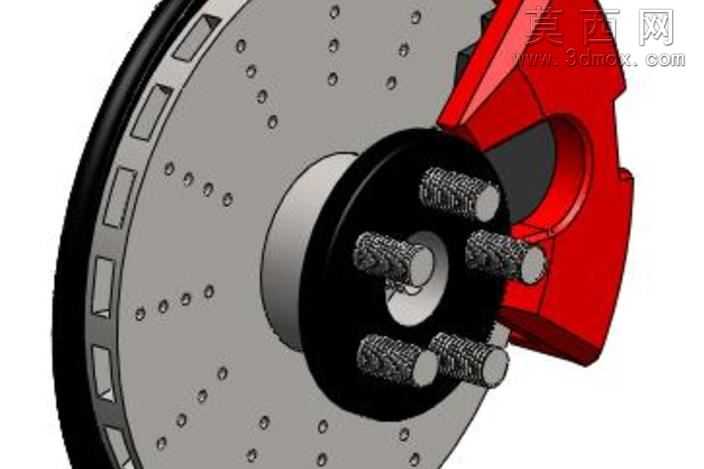

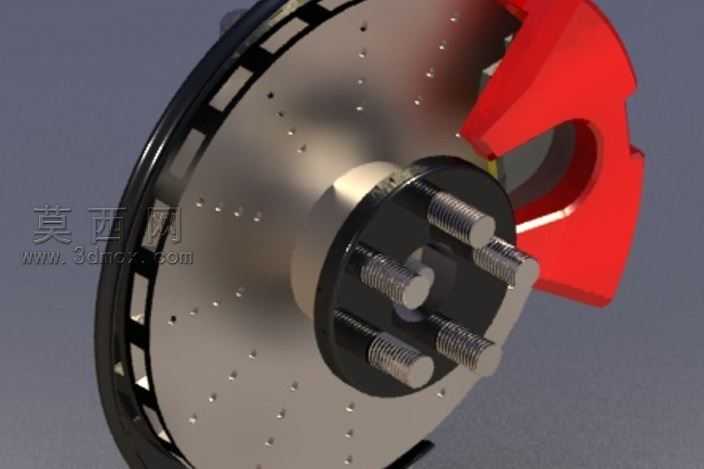

本作品为严格遵循真实尺寸参数完成的汽车盘式制动器三维设计，建模阶段以量产乘用车辆的制动系统实测参数为基准，在三维建模环境中逐一对各组成部件进行精准构建：首先完成刹车盘主体的结构搭建，还原了通风盘式结构的内部通风道布局、盘面用于散热排屑的钻孔设计、盘体边缘的减重通风槽结构，以及中心轮毂连接端的螺栓孔位分布、定位轴台的尺寸公差匹配结构，确保刹车盘与轮毂装配关系完全符合实车装配逻辑。其次完成制动卡钳的结构建模，还原了浮动式卡钳的钳体造型、内部刹车片的安装卡槽结构、卡钳与转向节连接的固定支耳结构，精准还原卡钳跨置在刹车盘两侧的装配位置，还原制动时刹车片贴合刹车盘盘面的动作空间结构。建模过程中对各部件的连接细节做了精细化处理，包括轮毂连接螺栓的螺纹造型、螺栓端面的倒角细节、刹车盘与轮毂贴合面的定位结构、卡钳上的液压油道接口结构都做了1:1还原，没有做简化省略处理。材质与渲染阶段，针对不同部件匹配对应材质属性：刹车盘采用铸铁材质参数，还原金属哑光质感、使用过程中形成的轻微氧化色泽，盘面钻孔边缘的金属反光特性；制动卡钳采用高性能刹车系统常用的红色烤漆材质，还原漆面的高光质感与色彩饱和度；连接螺栓采用镀锌钢材材质，还原金属亮面反光与螺纹细节的质感；刹车片采用耐磨复合材料的哑光深灰质感，区分不同部件的材质视觉差异。渲染阶段采用工作室柔光环境，调整光线角度突出刹车盘通风结构、卡钳造型的立体感，清晰展现各部件的结构层次与装配关系。设计思路上以还原真实盘式制动器的工作逻辑为核心，完整呈现盘式制动系统通过卡钳夹紧刹车盘产生摩擦力实现车辆减速的结构原理，所有部件的尺寸比例、装配间隙都参考实车参数设置，可用于汽车制动系统结构教学、制动原理演示、相关改装设计的参考使用，模型整体装配完整，无结构干涉问题，各部件可单独拆分查看内部结构。
