挤压铝型材盘柜用散热壳体结构设计

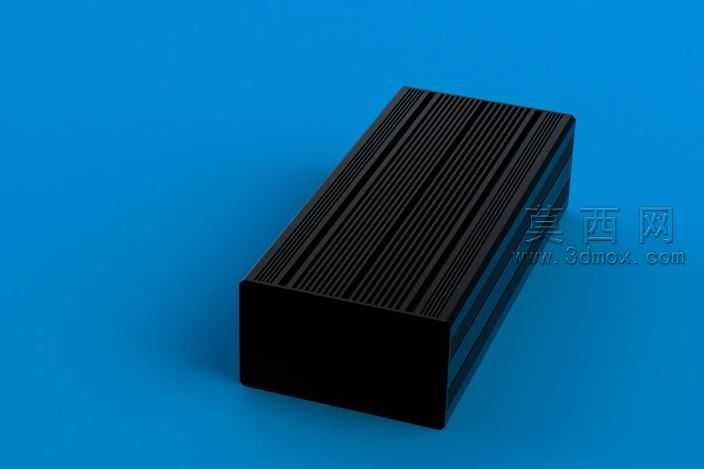

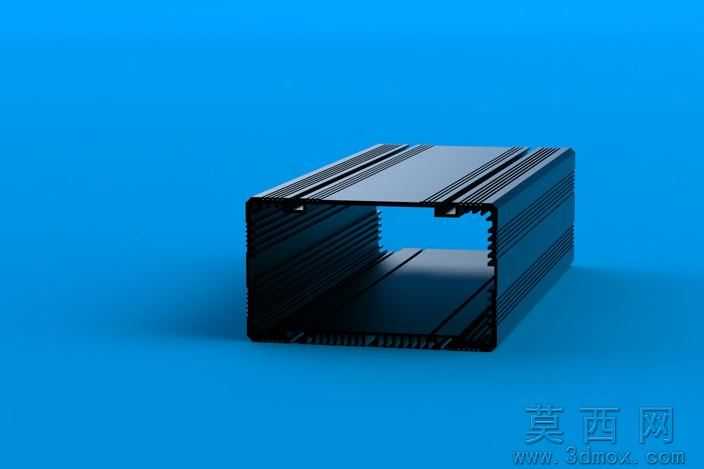

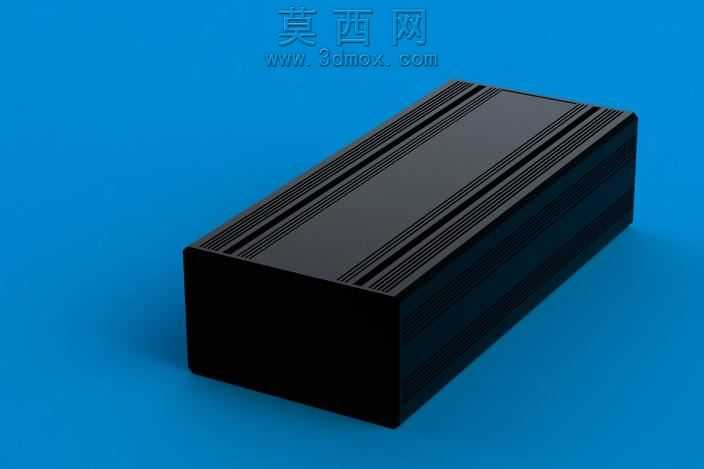

本作品为适配盘柜安装场景的挤压成型铝型材散热壳体三维模型，建模阶段基于工业常用铝挤压工艺特性展开结构设计，首先确定壳体的中空腔体基础轮廓，预留盘柜内部元器件的安装容纳空间，腔体边缘做适配标准电子元器件安装的卡位凸筋设计，无需额外加装固定支架即可实现内置元件的快速卡装，减少装配工序。建模过程中对壳体外壁的散热鳍片做参数化排布，根据热传导仿真的散热效率需求，调整鳍片的高度、厚度与相邻间距，在保证铝型材挤压成型工艺可行性的前提下，最大化鳍片与空气的接触面积，同时在鳍片表面做细微的导流纹理设计，引导冷热空气形成对流通道，提升自然散热状态下的热交换效率。材质渲染阶段选用6063铝合金的真实材质参数，还原挤压铝型材表面经阳极氧化处理后的哑光磨砂金属质感，调整材质的反光度与粗糙度参数，模拟工业铝型材表面的细微氧化层纹理，渲染时采用蓝色纯色背景突出产品结构，通过柔和的侧方打光展现壳体的内外轮廓细节，清晰呈现腔体内部的卡位结构与外壁鳍片的排布形态。结构设计上兼顾散热性能与结构强度，壳体的边角处做圆弧过渡处理，既避免铝型材挤压过程中出现应力开裂的问题，也能减少安装使用过程中的磕碰损伤，壳体两端预留端盖安装的卡槽位，可适配不同规格的密封端盖实现腔体的封闭防护，同时在壳体的侧壁预留标准走线槽位，方便内置元器件的线路引出，整体结构完全适配铝挤压一次成型工艺，无需后续二次机加工即可直接生产使用，能够有效降低盘柜散热组件的生产与装配成本，可直接应用于工控盘柜、小型电子设备的散热外壳场景，为同类型挤压铝型材散热结构的设计提供可参考的建模方案。
