多孔位集成式钻取配套套管座结构

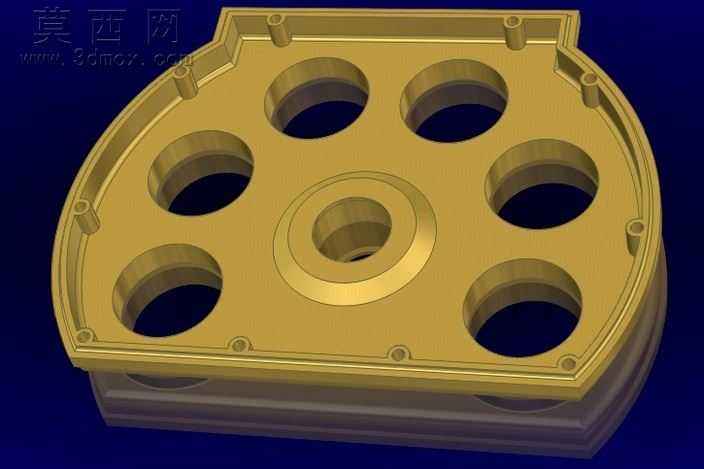

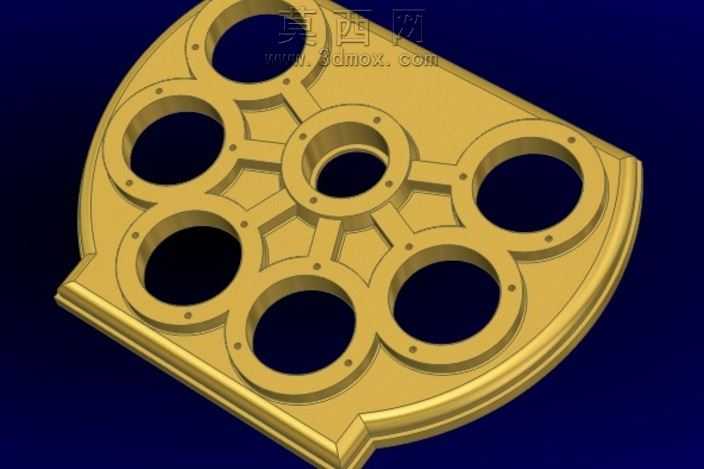

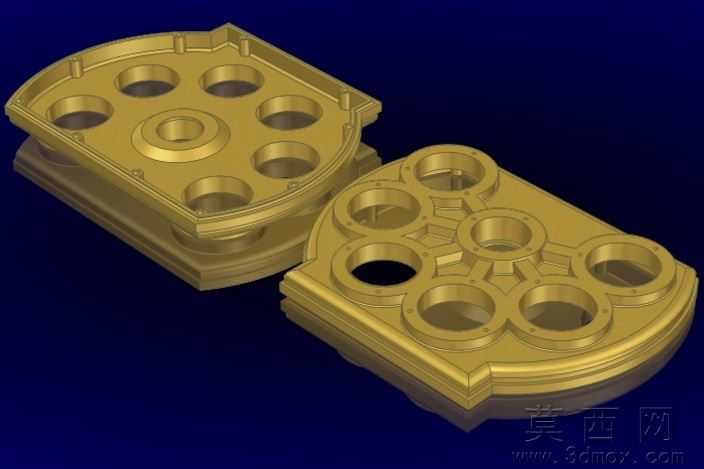

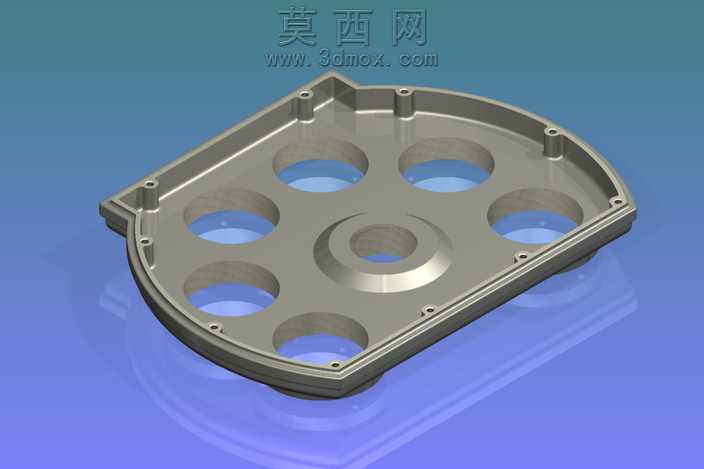

本模型为多孔位集成式钻取配套套管座，采用三维机械设计软件完成全参数化建模，整体结构经过严谨的装配干涉校验，所有安装孔位、连接筋位、轮廓边界的尺寸均遵循机械加工工艺规范设计。建模过程中优先采用草图驱动特征的构建逻辑，先绘制主体扇形外轮廓的基准草图，通过拉伸命令生成基座的基础实体，再依次完成中心定位孔、周边七个环形安装孔的切除特征，针对孔位周边的安装凸台，采用环形阵列与位置约束结合的方式保证各孔位同轴度、位置度符合工装使用要求。模型的加强筋结构采用筋特征命令生成，筋条沿中心孔与各周边孔的连线方向均匀分布，在保证整体结构刚性的同时尽可能减少材料占用，降低构件整体重量。外观渲染阶段采用金属黄铜材质赋予模型表面，调整材质的粗糙度、反射率参数模拟金属机加工后的哑光金属质感，背景采用深蓝色纯色背景突出构件的轮廓细节，渲染视角选择斜向等轴测视角，可完整展示构件的正面孔位布局、侧边厚度、加强筋分布以及边缘的倒角工艺细节。该构件作为钻取设备的配套套管安装基座，设计思路围绕多工位并行钻取的使用需求展开，将多个钻套安装位集成在同一扇形基座上，中心孔作为整体结构的定位基准，与设备主轴同轴安装，周边七个均匀排布的孔位可对应安装不同规格的钻套，满足同一工位下多规格钻孔加工的快速切换需求，基座边缘的安装小孔用于将构件固定在钻取设备的工作台面上，所有孔口边缘均做了倒角处理，避免钻套安装时出现刮蹭、卡滞问题，同时去除机加工产生的锐边，提升装配操作的安全性。模型的所有特征均保留完整建模历史，可根据实际加工需求调整孔位数量、孔径大小、基座厚度、筋条宽度等参数，适配不同规格的钻取设备使用场景，整体结构无冗余设计，兼顾结构强度与加工经济性，可直接用于工程出图、数控加工编程以及虚拟装配调试。
