CB型射频同轴母端连接器结构设计

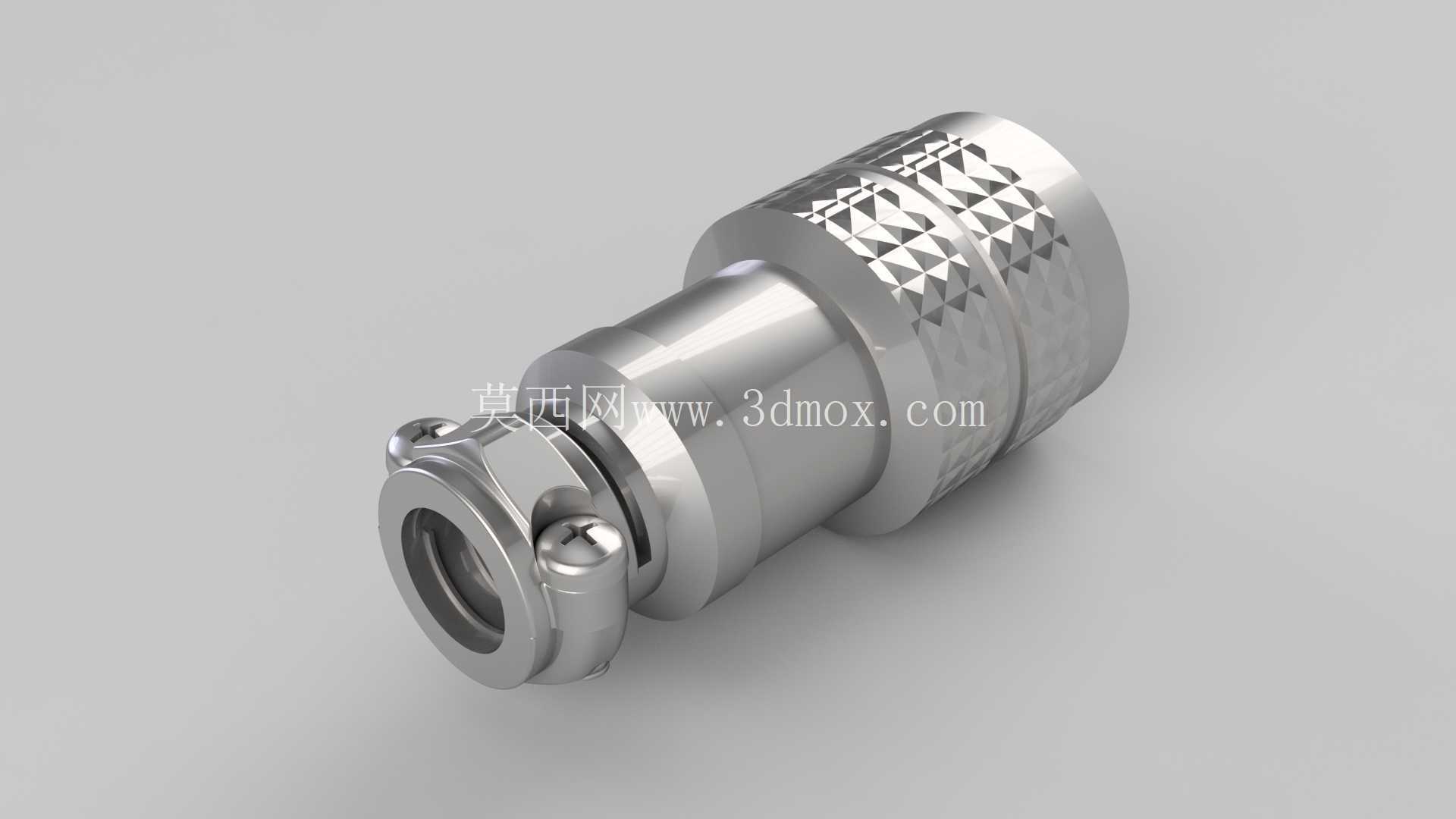

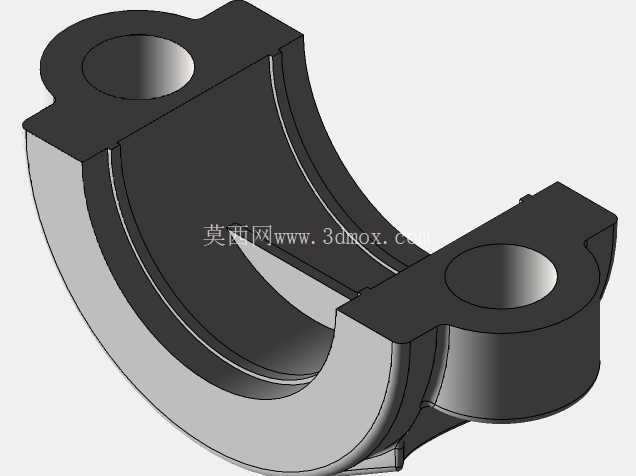

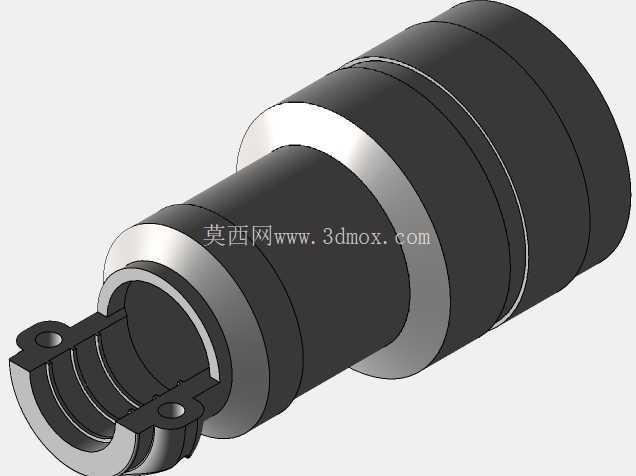

　　外壳主体采用金属切削加工成型，外表面中段设计有菱形滚花纹理，该结构并非装饰用途，主要是为了在手动插拔操作时增加手指与壳体之间的摩擦力，即使在手上沾有少量油污或佩戴薄劳保手套的工况下，也能顺利完成旋接或插拔动作，不会出现打滑问题。前端连接部位采用卡扣式快速连接结构，两侧对称设置的弹性卡珠可在对接公头插入后自动卡入公头对应的卡槽内，无需额外工具即可完成快速锁紧，同时能承受一定的轴向拉脱力，避免设备运行过程中受线缆拖拽导致连接松脱，在需要频繁拆装测试的实验室场景或现场布线作业中，这种结构能大幅提升接线效率。这款CB母连接器属于射频同轴连接类五金构件，主要应用在射频信号传输链路的终端接驳场景，常见于通讯基站射频单元、测试仪器信号端口、工业射频设备的线路对接环节，作用是实现同轴电缆与设备端口之间的稳固连接，保证高频信号传输过程中的阻抗连续性，降低信号反射与插入损耗。从结构设计来看，整体采用圆柱形同轴布局，内部预留标准同轴介质安装腔，可适配对应规格的插针与绝缘介质组件，保证内导体与外导体之间的同轴度公差控制在合理范围内，避免因偏心导致的信号传输性能下降。

　　尾部设计为线缆接入端，预留了压接或旋接的线缆固定结构，可适配对应线径的同轴电缆，安装时先将电缆外导体与连接器尾部外壳可靠压接，内导体与内部插针焊接或压接固定，再通过尾部的锁紧套压紧电缆外护套，既可以固定线缆防止拉扯时内芯受力断裂，也能实现连接处的屏蔽连续性，减少外界电磁信号对传输链路的干扰。从安装边界来看，整体外径控制在适配常规射频面板安装的尺寸范围内，轴向长度满足面板后侧预留布线空间的常规要求，安装时不需要对设备面板做额外的扩孔或改型，可直接替换同规格的其他类型射频连接器，适配性较强。

　　结构设计上充分考虑了加工工艺性，外壳的各个回转面均可通过数控车床一次装夹完成主要加工，滚花工序可在车削完成后直接在车床上进行滚压加工，不需要二次装夹，能有效控制加工同轴度误差，降低批量生产的工艺成本。内部的绝缘介质安装槽尺寸公差经过合理分配，既可以保证绝缘介质压入后不会出现松动移位，也不会因为过盈量过大导致介质受压变形影响内导体的位置精度。在实际使用场景中，这类连接器需要反复插拔的工况下，卡珠部位采用硬化处理的不锈钢材质，提升耐磨性能，保证多次插拔后仍能保持可靠的锁紧力，不会因为磨损导致连接间隙变大，影响信号传输的稳定性。

　　外壳表面采用钝化处理，具备基础的防锈能力，可在常规室内工业环境下长期使用，不会因为受潮出现氧化锈蚀导致接触电阻升高的问题。在进行三维建模时，需要重点保证各个配合面的尺寸精度，尤其是卡珠安装孔的位置度、内导体安装腔的同轴度、前端对接面的平面度，这些形位公差直接影响连接器的实际使用性能，建模过程中需要对配合部位做公差匹配分析，模拟实际装配过程中可能出现的干涉问题，提前优化结构倒角与让位尺寸，避免实际生产装配时出现零件无法装入或配合过松的问题。同时要考虑线缆弯曲时对连接器尾部的应力影响，尾部的线缆护套压紧部位设计有过渡圆角，避免尖锐棱边割伤电缆外护套，延长线缆的使用寿命。
