双工位带式修整打磨设备结构设计

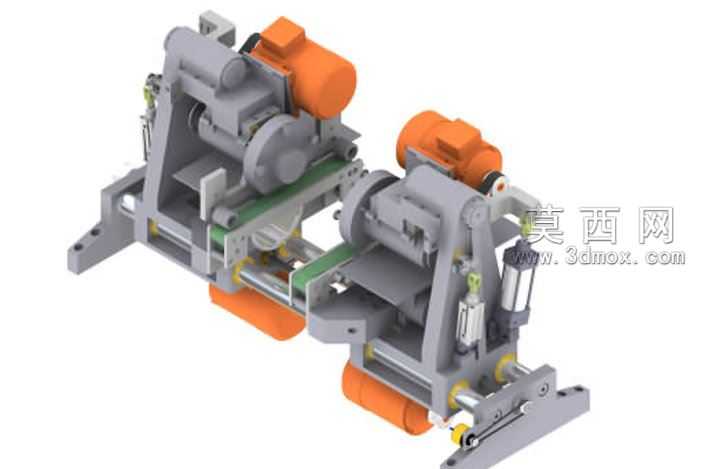

本模型为双工位带式修整作业单元，采用SolidWorks完成全参数化三维建模，整体装配遵循机械设计公差配合规范，所有零件均保留完整建模特征树，可直接进行参数修改与结构迭代。模型渲染阶段采用PBR物理材质体系，机架部分赋予哑光灰铸铁材质，还原铸造金属的细微颗粒质感与表面磨砂效果；驱动电机外壳赋予亮橙色工程塑料材质，搭配金属端盖的拉丝金属质感，形成清晰的视觉层级区分；砂带部分采用高粗糙度耐磨橡胶复合材质，表面还原砂粒的凹凸纹理细节，气动元件部分赋予亮面镀铬金属材质，气缸活塞杆做镜面抛光处理，传动辊轴赋予调质钢材质，表面做发黑处理的哑光金属质感，输送皮带采用绿色PVC材质，还原工业皮带的哑光柔韧质感。结构设计上采用对称双工位布局，两套独立的打磨修整单元共用中间输送导轨，可实现工件的连续通过式双面修整作业，每个单元集成独立的驱动电机、砂带张紧机构、气动压料组件与角度调节摆臂，张紧机构采用螺杆调节搭配弹簧缓冲结构，可根据砂带磨损情况实时调整张紧力，避免砂带打滑或过度张紧断裂；气动压料组件采用带导杆的薄型气缸，前端搭配聚氨酯压头，可在修整作业时稳定压紧工件，避免工件窜动影响加工精度；角度调节摆臂可围绕转轴实现0-30度的角度调整，适配不同斜面的修整加工需求。底部机架采用加厚钢板焊接结构，搭配加强筋提升整体刚性，底部设置可调式脚杯，可调节设备水平度抵消地面不平整带来的震动影响；传动部分采用电机直连驱动辊的布局，减少中间传动环节的动力损耗，驱动辊表面做滚花处理，增大与砂带之间的摩擦力，从动辊采用带轴承的浮动安装结构，配合张紧机构实现砂带的自动纠偏。设计思路围绕连续化工业修整作业需求展开，兼顾设备刚性、调节便利性与维护便捷性，所有易损件均采用快拆式安装结构，砂带更换无需复杂工具即可完成，气动管路采用标准化快插接头布局，整体结构紧凑，双工位设计可大幅提升修整作业的加工效率，可直接作为非标自动化修整设备的设计参考方案，也可用于虚拟仿真、教学演示等场景。
