异形带凸台半圆弧机械连接构件

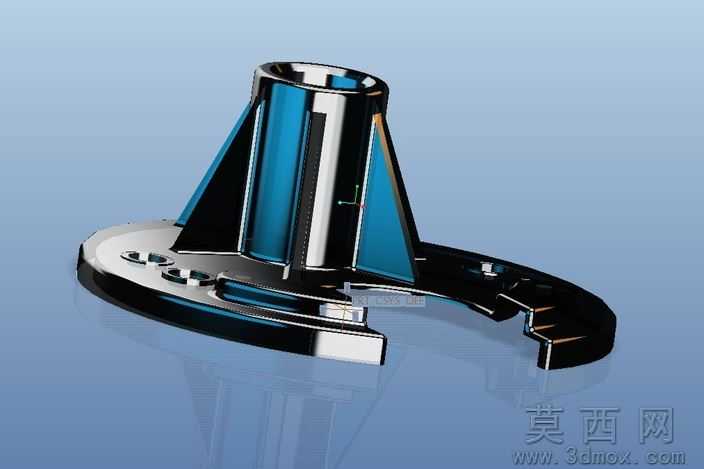

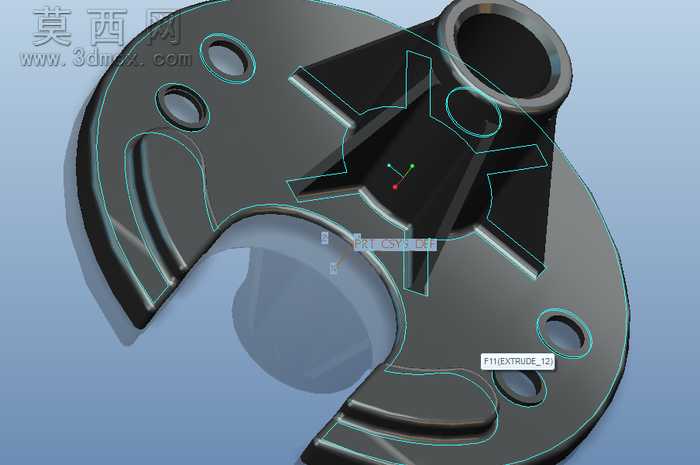

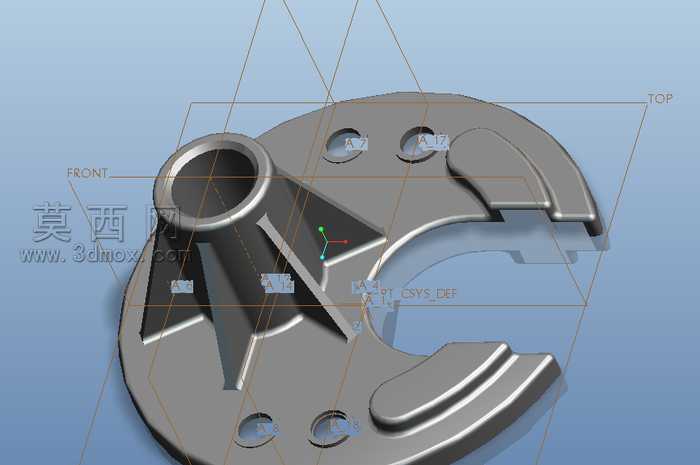

本机械构件采用三维参数化建模方式完成全流程设计，建模过程中首先以基准平面TOP、FRONT为定位参照，绘制主体半圆弧轮廓的二维草绘，通过拉伸命令生成基础盘状基体，保证基体的厚度均匀性与圆弧轮廓的尺寸精度。针对构件上的凸起圆柱筒结构，单独创建草绘平面绘制同心圆截面，采用拉伸凸台命令生成筒状结构，同时在筒身与基体的衔接位置添加三角加强筋结构，通过筋特征命令完成加强筋的建模，有效提升凸台与基体的连接强度，避免受力时出现应力集中断裂的问题。构件基体上分布的多个定位小孔，采用孔特征命令逐一完成建模，严格控制孔位的中心距与孔径尺寸，保证后续装配时的定位精度。基体边缘的弧形卡槽结构，通过拉伸切除命令完成槽体的加工特征建模，卡槽边缘做了圆角过渡处理，避免锐边造成的装配划伤与应力集中问题。材质设定上为构件赋予了哑光金属钢材质，调整材质的反光度与粗糙度参数，模拟真实机加工金属零件的表面质感，渲染过程中添加了柔和的环境光与定向光源，清晰展现构件的结构层次与曲面过渡效果，让加强筋、凸台、卡槽、定位孔的结构细节都能直观呈现。设计过程中充分考量零件的实际装配需求，半圆弧开口结构适配对应轴类零件的卡接安装需求，凸台筒结构用于配套轴件的穿接定位，多个小孔用于螺栓紧固连接，整体结构在满足连接限位功能的前提下，尽可能优化材料分布，去除非受力区域的多余材料，实现零件的轻量化设计，同时保证各个受力部位的结构强度满足使用工况要求，建模全程保留完整的参数化特征树，方便后续根据实际装配需求调整尺寸参数，快速完成零件的改型设计。
