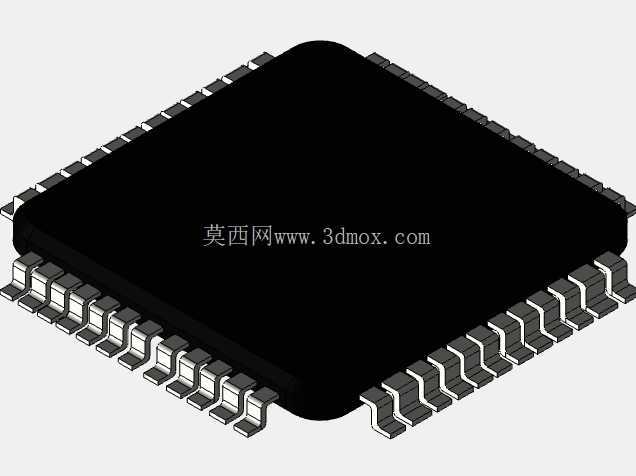

LQFP封装STM32C0微控制器三维结构

　　在嵌入式控制硬件的结构设计环节，核心控制芯片的三维建模精度，直接决定了PCB布局、外壳适配、生产工装设计的落地可行性，这款LQFP封装的STM32C0微控制器三维结构，完全按照量产级芯片的实物尺寸还原，覆盖了从引脚排布到本体轮廓的所有关键结构细节，能直接导入各类结构设计场景使用。从实际应用场景来看，这款微控制器的三维模型可适配多类硬件开发场景：在小型消费类控制板设计中，可用于验证芯片与周边接插件、外壳限位结构的干涉情况，避免打样后出现芯片顶壳、引脚与周边元件间距不足的问题；在工业小型传感节点的硬件设计中，可配合PCB板的三维模型完成整板的热分布仿真前置校验，确认芯片本体与周边散热结构的间隙是否满足对流要求；在教学实训类的三维建模练习中，也可作为标准电子元器件模型，用于练习精密小尺寸结构的建模逻辑，掌握贴片类元器件的尺寸标注规范。

　　从产品功能特性对应的结构设计来看，这款模型完整还原了LQFP封装的所有结构特征：芯片本体为带圆角的方形塑封结构，表面的标识区域做了等比例的凹陷处理，可直接用于后续的丝印贴图渲染；四周的鸥翼型引脚按照标准引脚间距排布，每个引脚的弯折角度、厚度、伸出长度都与实物一致，引脚根部与塑封本体的衔接处做了自然的过渡处理，没有生硬的直角拼接，完全符合真实芯片的注塑成型工艺特征；引脚末端的焊接平面做了平整化处理，在PCB装配仿真中可准确识别焊接面的贴合状态，不会出现引脚悬空、穿透焊盘的仿真错误。

　　在设计思路上，这款模型没有做过度的简化处理，也没有冗余的非结构细节：建模初始阶段先以官方公开的封装尺寸手册为基准，确定本体的长宽厚核心尺寸、引脚中心距、引脚伸出本体的长度等关键参数，先搭建本体的基础实体，再通过阵列特征完成单侧引脚的建模，之后通过对称、阵列操作完成四周所有引脚的排布，最后对塑封本体的边角、引脚弯折处做工艺圆角处理，还原量产芯片的真实外观。建模过程中特意规避了容易出现的结构错误：比如没有将引脚与本体做成合并的单一实体，而是保留了引脚与塑封本体的装配关系，方便后续做拆分渲染、装配工艺仿真时单独选中引脚部分；同时严格控制了模型的曲面数量，在保证结构精度的前提下尽可能简化非关键区域的面数，避免导入大型装配体时出现卡顿、加载缓慢的问题。从外形尺寸与安装边界来看，这款模型严格遵循LQFP-48封装的标准尺寸规范，本体长宽尺寸适配常规0.5mm引脚间距的封装规格，塑封本体厚度符合贴片芯片的标准厚度范围，引脚末端形成的安装平面与本体底部的间隙，完全匹配SMT贴片工艺的焊膏厚度要求，在做整板装配时，芯片底部与PCB板面的间隙可满足常规 underfill 工艺的填充空间要求，不会出现间隙过小导致填充不充分、间隙过大导致引脚焊接虚接的问题。

　　在结构干涉校验场景中，这款模型可直接配合周边的电容、电阻、接插件等元器件模型完成布局检查，比如确认芯片本体与周边最高元件的高度差是否满足外壳内壁的安全距离，引脚与周边走线、过孔的安全间距是否符合电气设计规范，甚至可以用于SMT贴片机的吸嘴选型仿真，确认芯片本体上表面的平整区域是否满足吸嘴的吸附尺寸要求，避免生产环节出现吸嘴无法稳定拾取芯片的问题。对于需要做硬件结构展示的场景，这款模型的表面分区清晰，塑封区域、引脚区域、标识区域都做了独立的面分组，可直接赋予不同的材质参数，快速渲染出接近实物的展示效果，不需要再对模型做额外的面拆分处理。
