50kW级19英寸机架模块化数据中心结构

　　在边缘计算节点、小型企业本地化算力部署、厂区私有云搭建这类场景中，传统土建式数据中心存在建设周期长、扩容灵活性差、初期投入成本过高的问题，这款适配标准19英寸IT设备的模块化数据中心结构，正是针对这类分散式算力部署需求开发的集成化承载单元。从结构设计逻辑来看，整个模块采用预制化集成思路，将IT机架承载、供配电、冷却、消防防护几个核心子系统全部整合在独立舱体内，不需要在现场进行复杂的管线拆分施工，只需要完成外部电力接入、网络链路连通即可投入使用，大幅缩短现场部署周期。

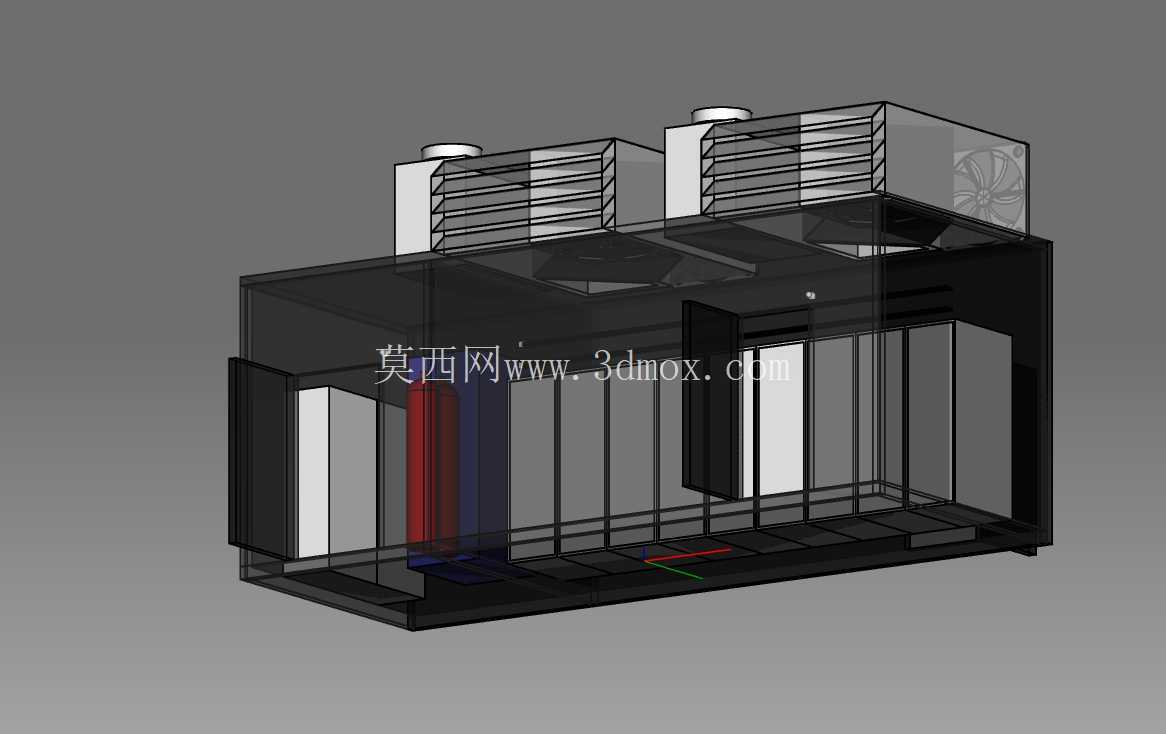

　　舱体整体外形尺寸控制在9m×3.5m×3.5m的边界范围内，这个尺寸设计充分考虑了公路运输的限界要求，不需要进行超限运输申报，普通货运车辆即可完成整舱转运，同时也适配大部分工业建筑、园区配套用房的门洞尺寸，不需要对安装场地的建筑结构进行额外拆改。舱体内部预留了900mm深度的安装空间，可布置52个标准19英寸IT机架位，单舱IT负载承载能力达到50kW，配套的主供配电单元总容量预留70kW冗余，除了满足IT设备供电需求外，还可覆盖冷却系统、消防系统、照明及监控单元的用电负荷，避免后期扩容时出现供配电容量不足的问题。

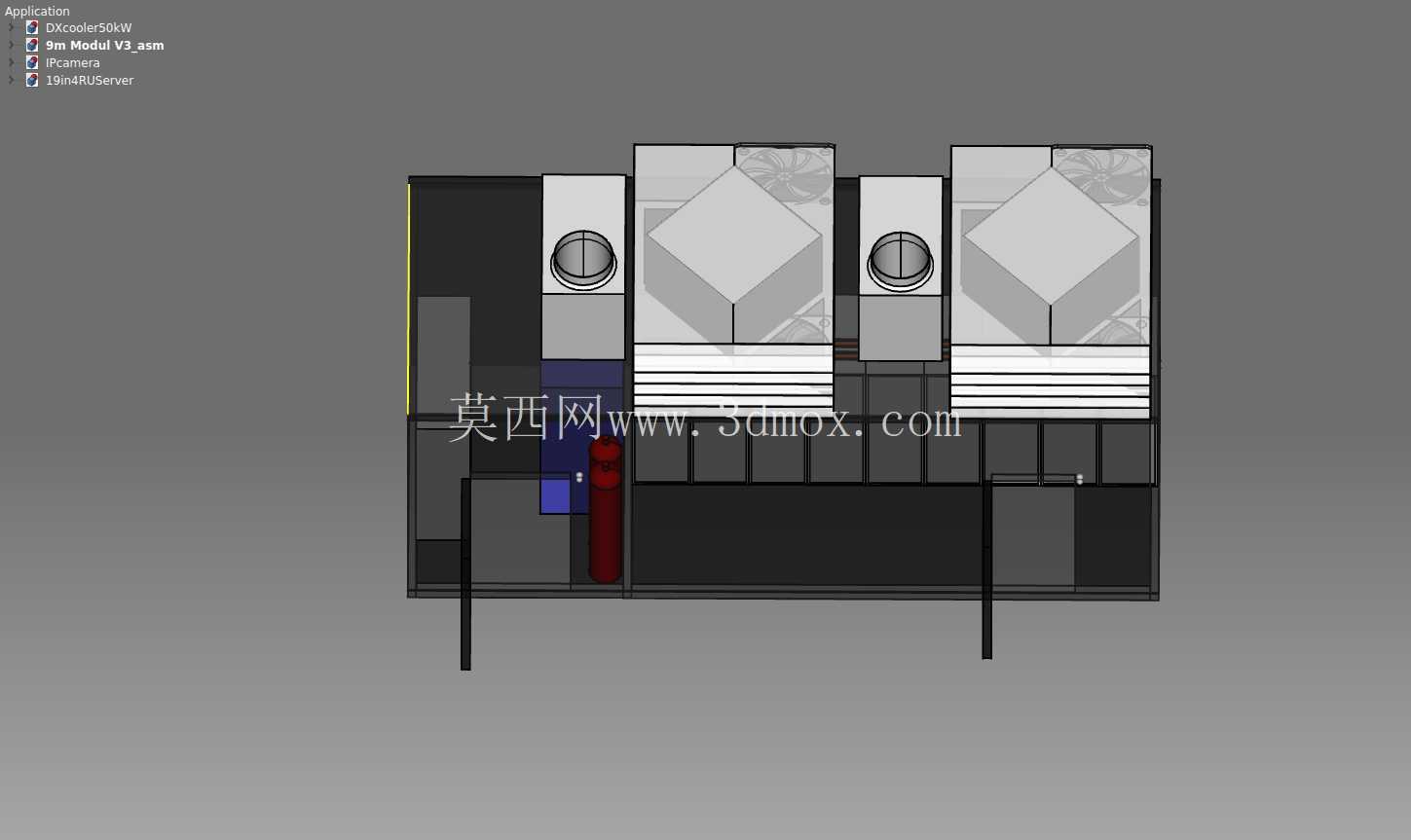

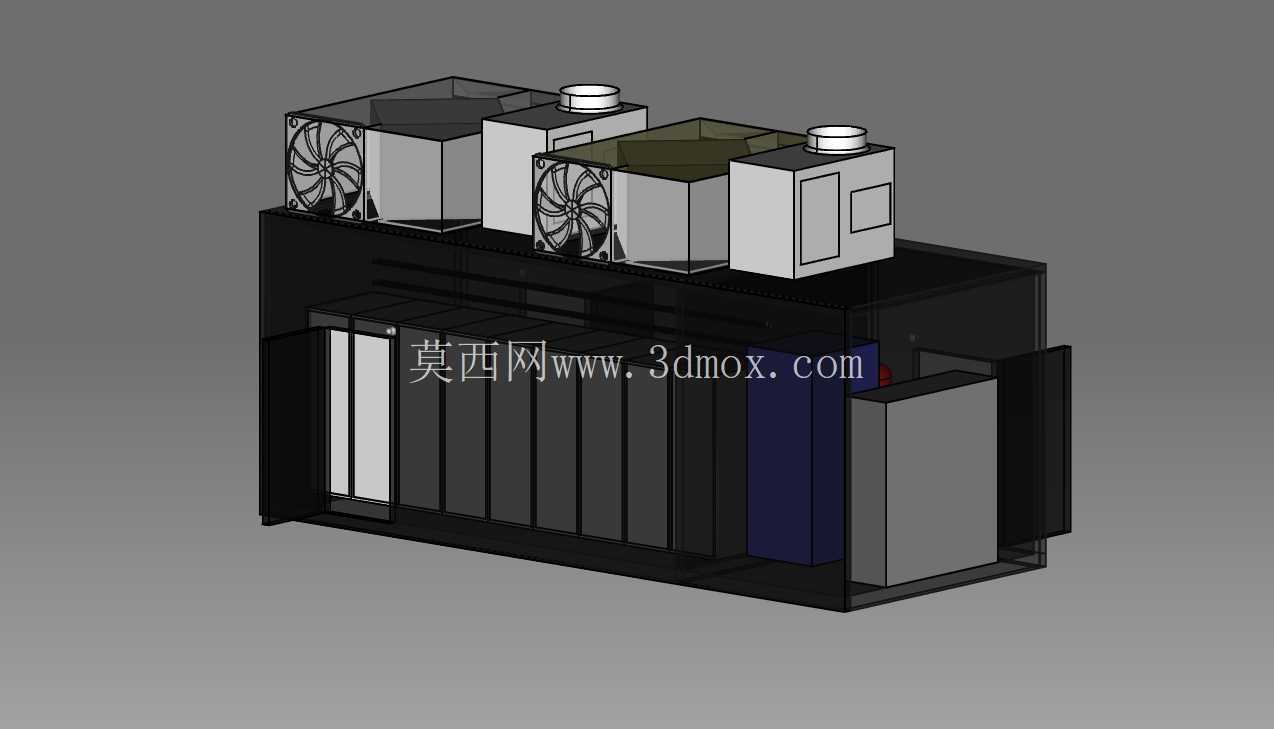

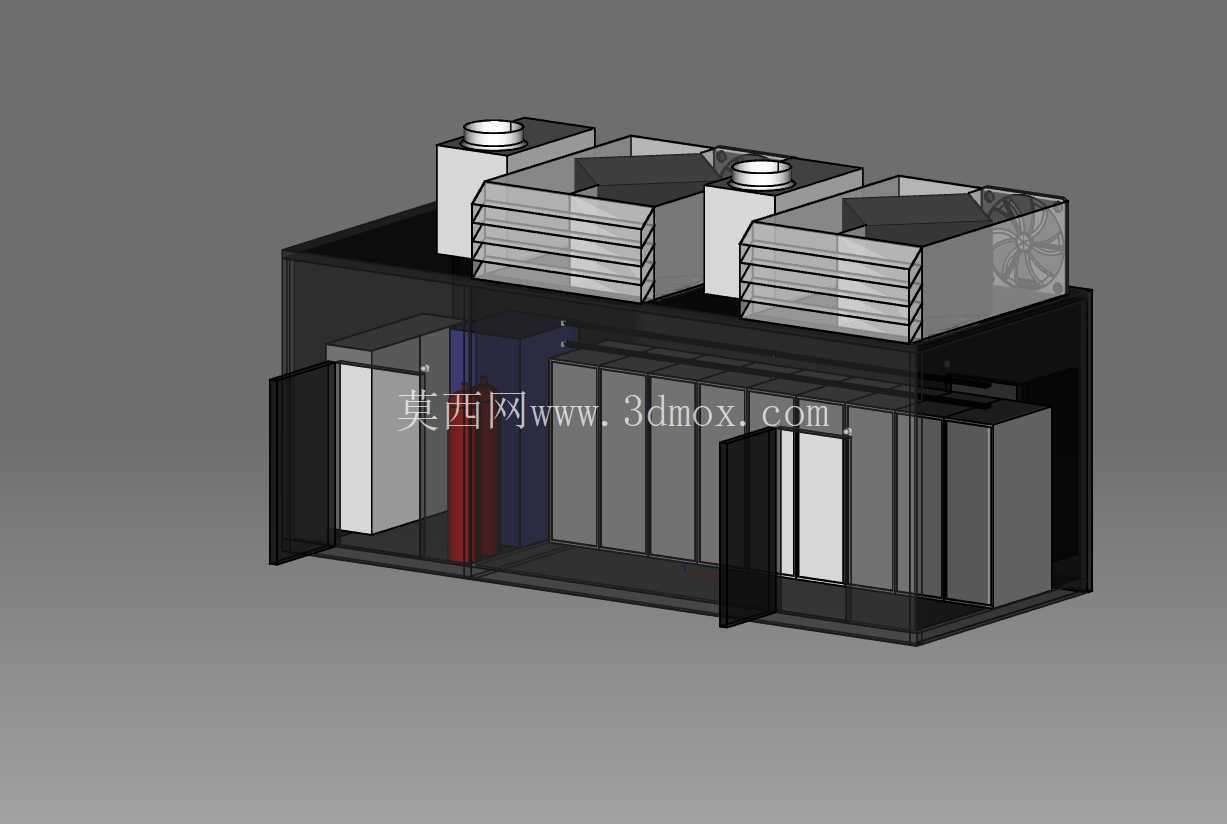

　　冷却系统采用间接自然冷却搭配DX补冷的架构，配置2台间接式冷却单元，在室外环境温度较低的时段，可以直接通过外部空气与舱内循环空气的间接换热带走IT设备热量，不需要启动压缩机制冷单元，大幅降低全年运行能耗，PUE指标可控制在较低水平；当室外温度升高、自然冷量不足时，DX冷却装置自动启动补冷，保证舱内温度始终维持在IT设备运行要求的区间内。舱体内部的气流组织采用封闭冷热通道设计，IT机架面对面、背对背布置，冷通道区域做封闭处理，冷却单元送出的低温空气直接进入冷通道，经IT设备前部进风口带走设备热量后，热空气排入热通道回到冷却单元回风口，避免冷热气流掺混导致的冷量浪费。

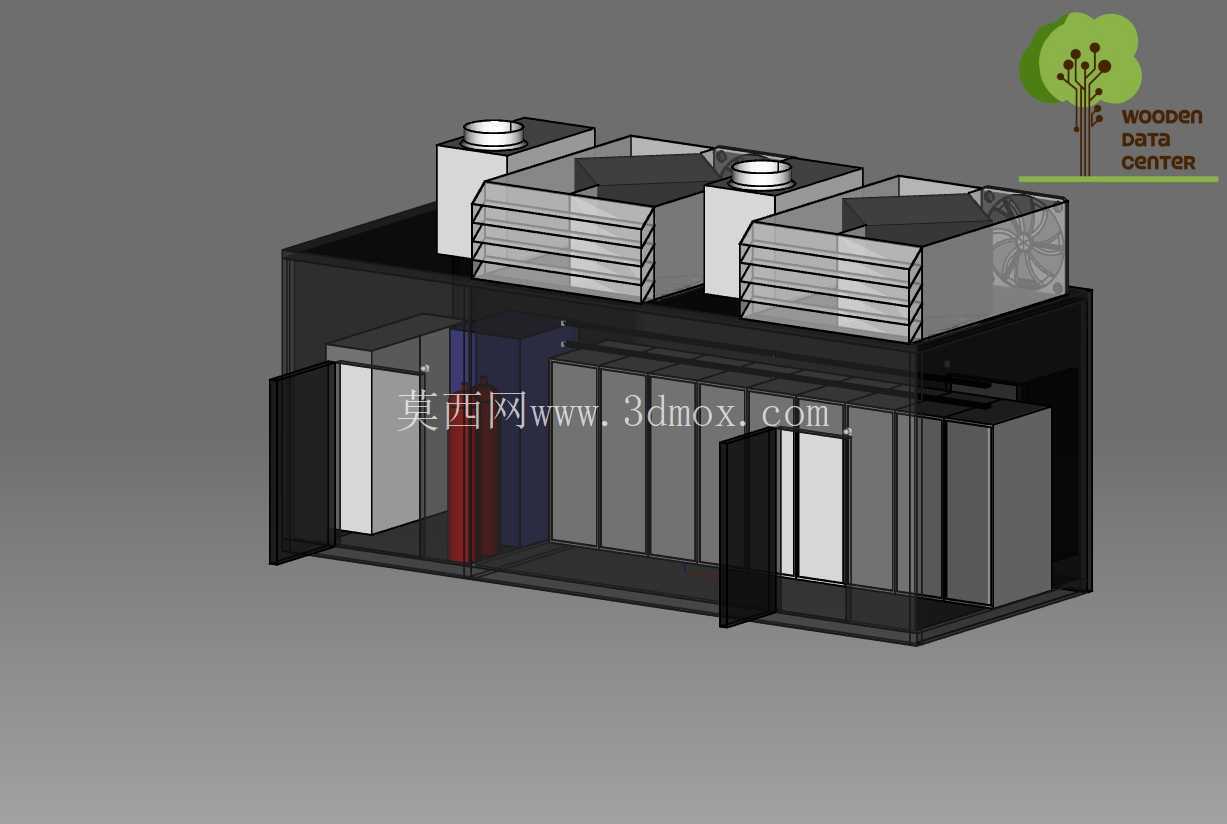

　　消防系统采用针对IT设备场景的气体灭火架构，在舱内顶部布置探测单元与灭火介质喷头，当探测到舱内出现火情隐患时，可自动启动灭火程序，释放绝缘性灭火介质，不会对IT设备造成二次损坏，同时配套声光报警与联动断电机制，保障设备与运行安全。舱体结构可根据部署场景选择混凝土预制模块或者木质模块化结构，本次呈现的结构为混凝土模块版本，结构强度更高，保温隔热性能更好，适合户外露天部署场景；木质模块版本重量更轻，适合在建筑楼板承重有限的室内场景部署，两种模块的内部机架安装接口、管线接口完全统一，可根据场地条件灵活选型。

　　从安装边界来看，整个舱体底部设置统一的找平安装基座，不需要在现场做复杂的地面硬化处理，只需要保证安装地面平整度误差控制在允许范围内即可完成固定；外部电力接口、网络接口、冷却系统给排水接口全部预留在舱体侧部的统一接口区，现场施工时只需要对应接入外部管线即可，不需要在舱体内部进行二次管线布放。机架安装位采用标准19英寸机架安装孔位，兼容所有符合标准尺寸的服务器、交换机、存储设备等IT硬件，不需要对设备安装结构做额外改造。舱体的检修门设置在冷热通道对应的侧部位置，日常运维时可直接进入通道进行设备上架、线缆维护、滤网更换等操作，顶部预留的设备吊装位，方便后期冷却单元、供配电单元的整体更换维护。
