双罐式熔融盐间接储热装置结构模型

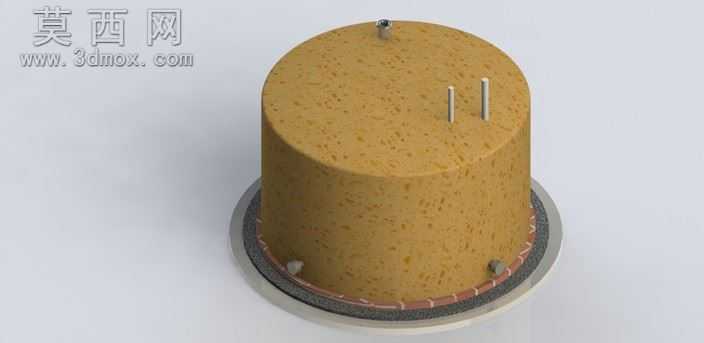

本模型为双罐式熔融盐间接储热装置的三维结构设计，采用SolidWorks完成全参数化建模，通过写实渲染还原装置的真实外观与材质质感。建模过程中首先对储热罐体的整体形态进行定位，采用立式圆柱罐体作为核心储热载体，罐体外部做保温层结构建模，还原保温层的多孔隔热材质特征，渲染时赋予保温层黄褐色带细微孔隙的质感，匹配实际工程中保温材料的视觉表现。罐体顶部设置多组接口结构，分别对应熔融盐进出管路、测温测压元件安装位，建模时对接口的装配公差做了合理预留，还原金属管件的金属光泽质感，区分不同管径接口的尺寸差异，保证结构比例符合工程设计规范。罐体底部设置环形安装底座，底座采用金属法兰结构建模，还原法兰盘的安装孔位、密封垫层结构，渲染时对密封层做深色橡胶质感处理，金属底座做哑光金属磨砂质感，区分不同部件的材质差异。设计思路围绕熔融盐间接储热的工艺需求展开，双罐结构分别承担高温储盐与低温储盐的功能，间接换热的结构设计避免换热介质与熔融盐直接接触，降低管路腐蚀风险，建模时对罐体内部的流道预留空间做了结构示意，保证外部接口与内部腔体的连通逻辑合理。整体模型的结构装配关系清晰，各部件的连接位置、尺寸比例均参考实际储热装置的工程参数设置，渲染阶段通过光影调整突出罐体的立体结构，清晰展示顶部接口、底部法兰的布局位置，材质参数调整贴合实际工业设备的材质表现，既保证模型的视觉写实度，也完整呈现双罐熔融盐间接储热装置的核心结构特征，可用于储热设备的结构展示、原理演示场景。
