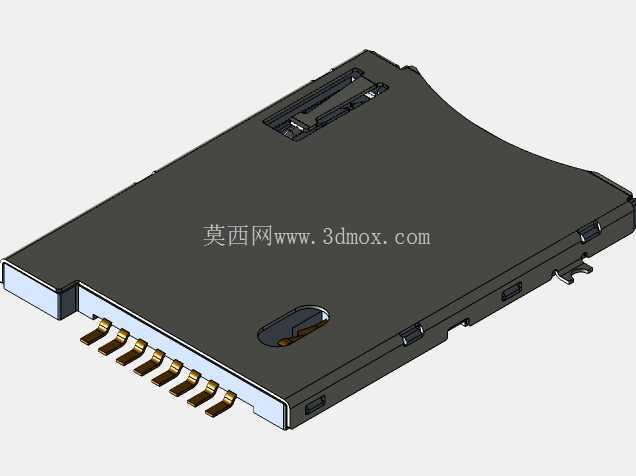

6+2pin自弹式SIM卡连接器插槽结构

　　这款6+2pin规格的SIM卡插槽，是手持通讯终端、工业数传设备、车载联网模组里的核心接插部件，日常做整机结构堆叠时，这类卡座的选型直接影响整机的装配公差、SIM卡插拔寿命以及通讯链路的接触可靠性。从实际应用场景来看，它既适配消费级的便携POS机、手持执法记录仪这类需要频繁换卡的设备，也能满足工业网关、车载T-BOX这类长期处于振动、温变环境下的固定安装设备使用需求，6个信号引脚负责SIM卡与主控模块之间的数据、时钟、复位信号传输，额外2个引脚分别做卡检测与写保护触发，能在卡插入到位时给主控发送电平信号，避免设备在卡未插稳时启动读卡流程导致的通讯异常。

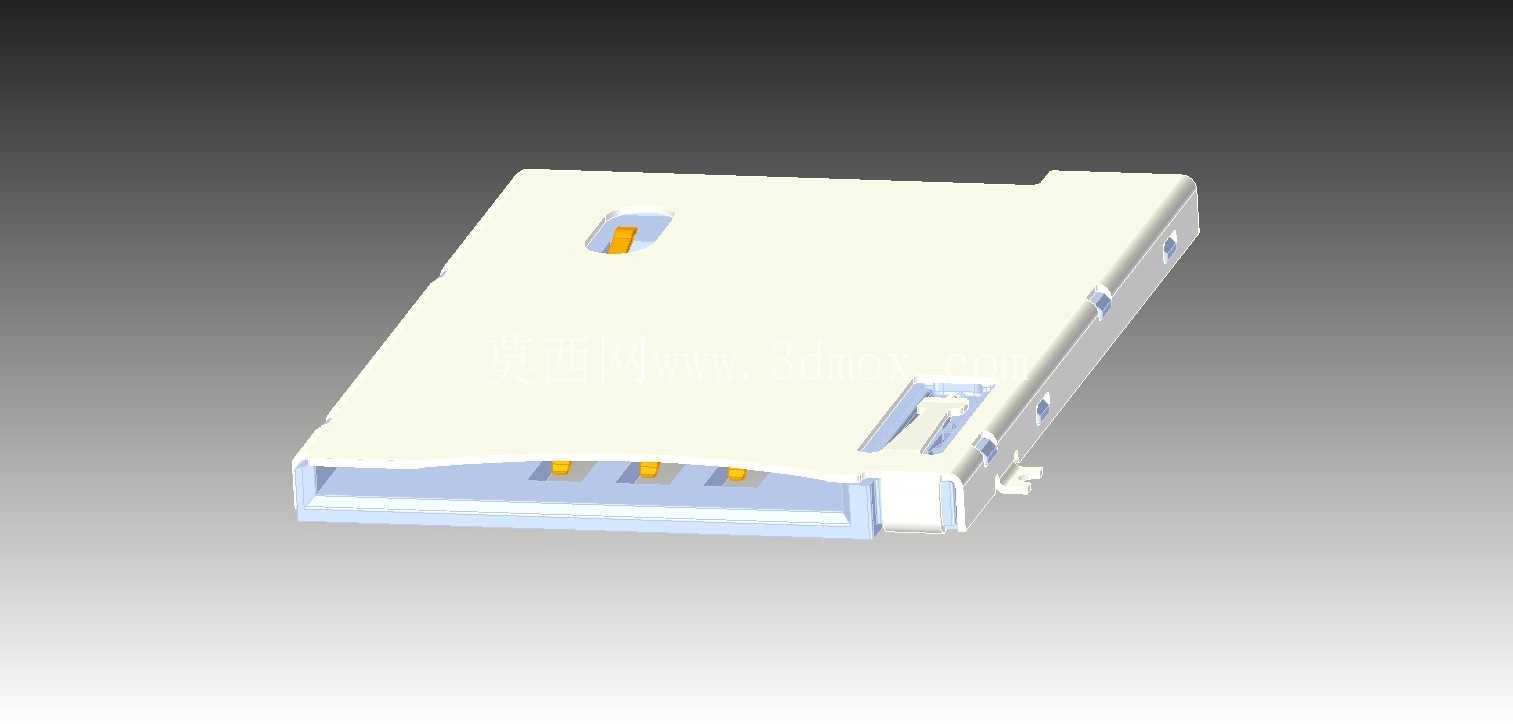

　　设计上采用了自弹式推拉结构，卡托推入时内部的弹性卡扣会自动锁止，保证卡片在设备振动工况下不会松脱退卡，再次按压即可触发弹卡机构将SIM卡顶出，无需额外取卡针，适配无外置开孔的密封式整机外壳设计。建模时严格按照厂商规格书的安装边界做了公差预留，插槽本体的长宽高尺寸控制在紧凑范围内，PCB焊盘位置对应标准SMT回流焊工艺要求，引脚焊盘的宽度与间距满足0.8mm pitch的贴装精度，不会出现连锡、虚焊的工艺问题。插槽侧面设置了两个定位柱，在PCB Layout时对应预留定位孔，过回流焊时可以避免卡座受焊锡表面张力偏移，保证贴装位置度。

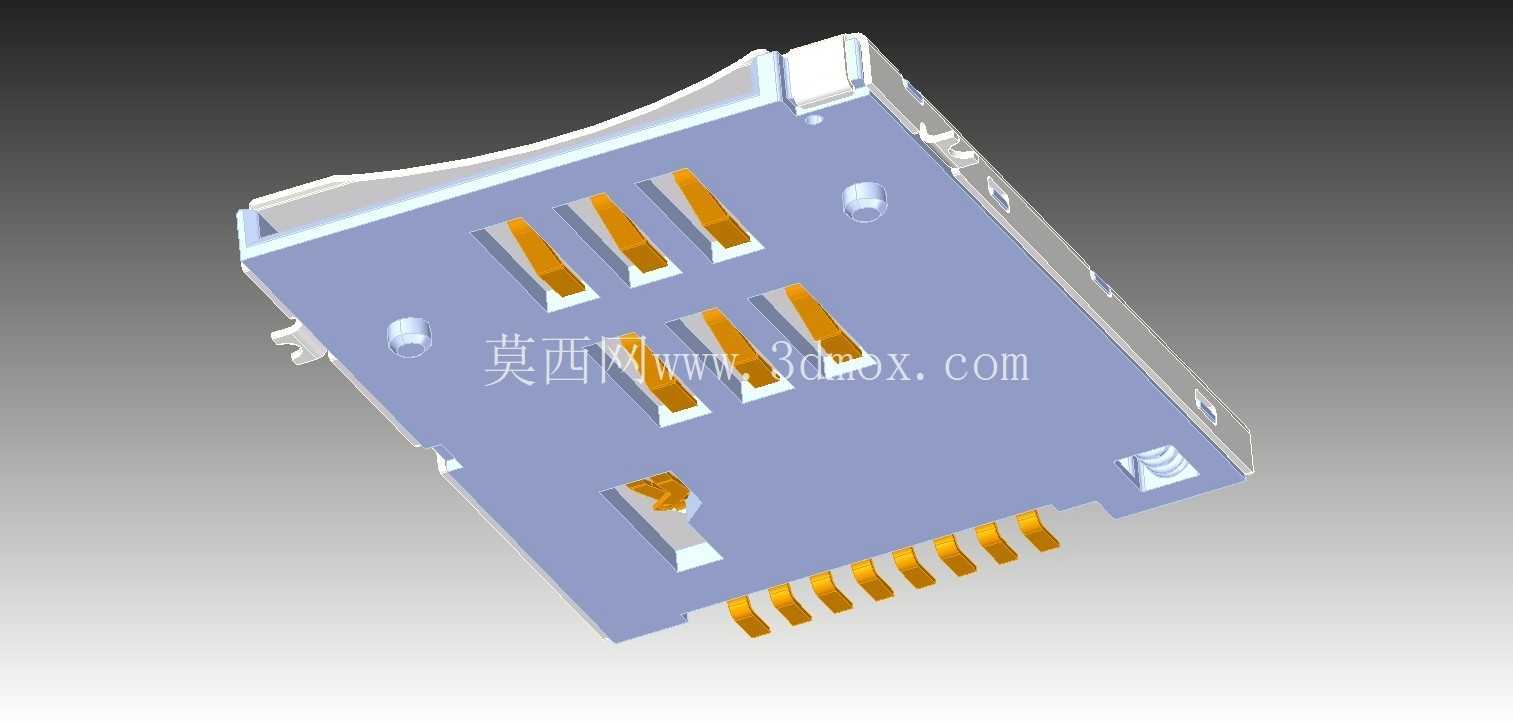

　　外壳部分采用耐高温LCP材质建模，壁厚均匀控制在0.3mm，既满足SMT制程260℃高温下的形位公差要求，也能在卡片插拔时提供足够的结构强度，不会出现外壳开裂、卡扣断裂的问题。内部接触弹片采用铍铜材质的折弯结构建模，弹片的接触行程设计为0.25mm，正常插拔寿命可达万次以上，接触压力控制在合理区间，既不会因为压力过大导致插拔卡阻力过高，也不会因为压力过小导致接触电阻过大影响信号传输。卡槽入口处做了导向倒角，SIM卡插入时即使有轻微偏斜也能顺着倒角滑入正确位置，避免卡针被顶弯损坏。建模时还预留了外壳与PCB之间的点胶槽，整机做三防处理时可以在卡槽周边打密封胶，提升设备在潮湿、多尘环境下的防护能力，避免触点氧化导致的接触不良问题。
