30VA规格R型铁芯变压器结构三维设计

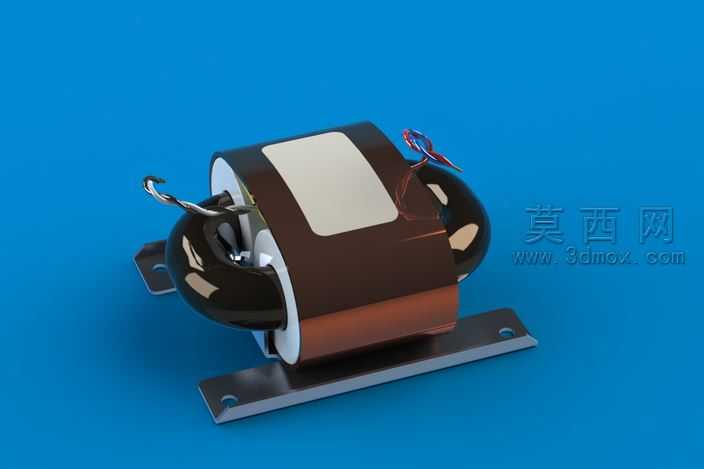

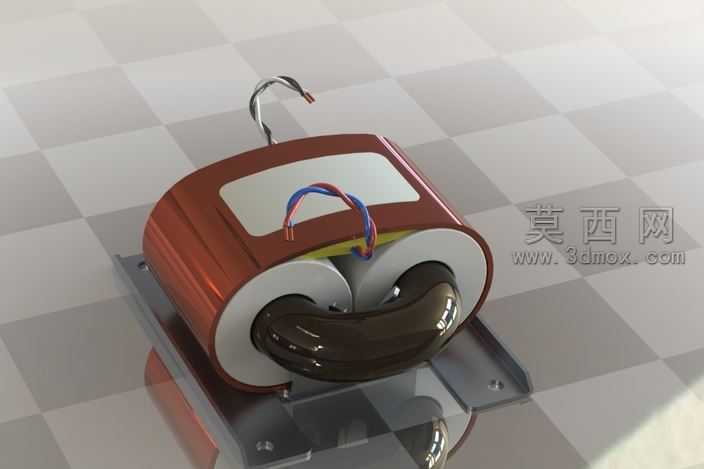

本模型为30VA规格R型铁芯变压器的三维数字化设计成果，建模阶段以实物测绘获取的尺寸参数为核心依据，首先完成R型闭合铁芯的结构搭建：区别于传统E型、C型铁芯的叠片结构，R型铁芯采用连续卷绕的非切割成型结构，建模时精准还原了铁芯圆润无锐角的闭合轮廓，还原了其截面近似圆形、磁路连续无断点的结构特征，从几何层面体现R型铁芯漏磁小、空载损耗低的结构优势。绕组部分的建模严格遵循实物分层绕制的工艺逻辑，先完成初级绕组的层状结构搭建，还原绝缘层与漆包线层的叠放关系，再完成次级绕组的包覆建模，精准还原不同绕组的出线位置、引线长度与弯折形态，红蓝双色的引线分别对应不同绕组的输出端，金属挂钩式的引出端还原了实物的接线结构，同时还原了绕组外层棕红色绝缘封装层的曲面形态，封装层表面的空白标识区域也做了对应结构还原，贴合实物的外观特征。底部安装底座采用金属冲压支架结构建模，还原了底座的弯折轮廓、安装固定孔位以及与铁芯底部的贴合支撑结构，精准呈现支架承托铁芯、预留安装固定位的功能结构。渲染阶段采用哑光金属材质模拟R型铁芯的表面质感，还原铁芯表面光滑带弱反光的金属特性；绕组外层的绝缘封装层采用半光泽的棕红色绝缘漆材质，还原绝缘层温润的漆面质感；引线部分分别采用红蓝两色的软质绝缘线材材质，金属挂钩引出端采用亮面镀铬金属材质，还原接线端的金属光泽；底部安装支架采用磨砂镀锌金属材质，还原五金支架的哑光金属质感。场景搭建采用灰白格纹的反光地面作为展示基底，添加柔和的环境漫反射光源与定向补光，在地面投射出柔和的模型倒影，清晰呈现变压器各部分的结构细节与材质差异。整个建模过程严格遵循实物的尺寸比例，各部件的装配关系完全还原实物的组装逻辑，既完整呈现了R型变压器的外部形态，也精准还原了其内部核心结构的特征，可用于电子电工领域的教学演示、变压器结构原理展示、相关产品的结构参考等场景，能够直观展现R型铁芯变压器相较于传统叠片式变压器的结构优势，帮助观者理解这类低损耗变压器的构造特点。
