92毫米方型直流无刷轴流散热风机结构

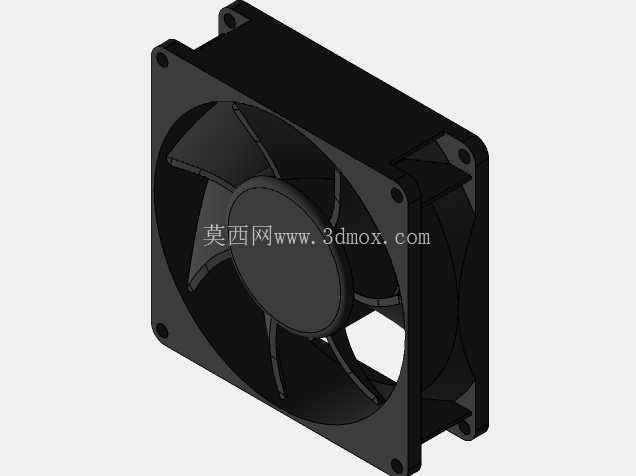

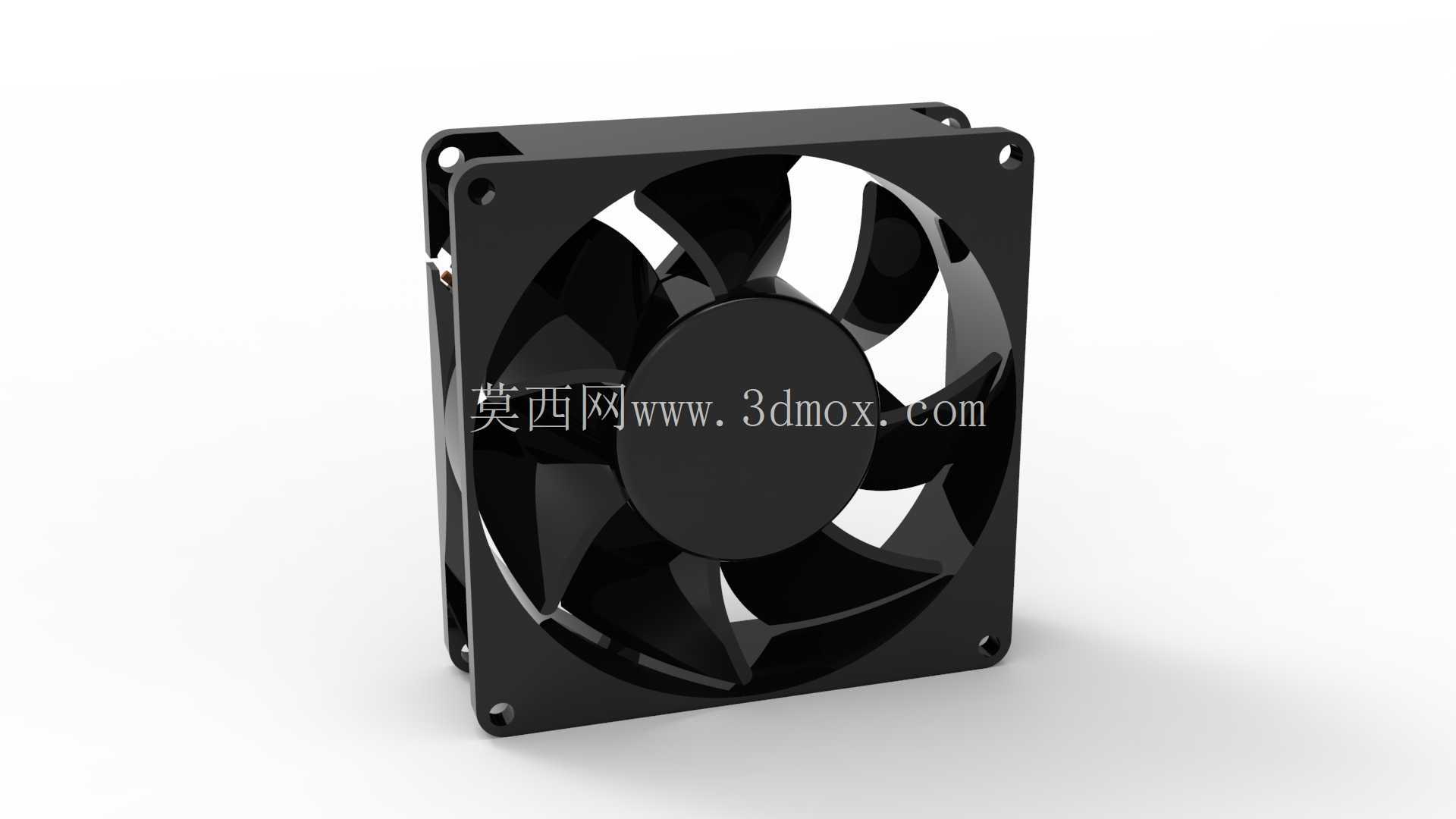

　　这款92毫米规格的方形轴流风机，是电子设备、工业控制柜和小型机电系统中很常见的强迫风冷部件。整机外廓按91mm×91mm×28mm的边界建立，四角布置安装孔位，孔中心距沿用常规92mm风机的安装习惯，能够直接适配机箱侧板、机柜风道、电源壳体以及散热器支架上的预留孔。建模时把外框、叶片、轮毂、安装孔和边角圆角都按实物装配关系处理，便于在整机布局阶段检查干涉、预留维护空间，并确认风扇与格栅、滤网、钣金件之间的间隙。

　　从使用场景看，这类风机主要承担局部热空气排送和环境空气循环任务。在控制柜内，它可安装在顶部或侧面对变频器、继电器、电源模块等发热元件进行排风；在计算机机箱、通信设备和测试仪器中，它常与散热片配合，把元件表面热量通过气流带走；在小型自动化设备里，也可以作为独立通风模块，为密闭腔体内的电机、驱动器或电池组件提供持续空气流动。方形外框的优势在于安装定位直接，贴板后占用空间规整，适合钣金折弯件、塑料面板和型材框架上的标准化开孔。

　　结构上，风机由外框、叶轮、中心轮毂和内部无刷驱动部分组成。外框承担支撑与导流作用，四角加厚区域承受螺钉锁紧力，边角过渡圆角可以降低塑料件成型时的应力集中。叶轮采用多叶片轴流形式，叶片沿轮毂周向分布，叶型带有扭转角，旋转后能够沿风机厚度方向推动空气。中心轮毂为电机与驱动电路提供容纳空间，同时与叶片根部形成连续过渡，避免根部截面突变。扇叶与外框内壁之间保留均匀径向间隙，既保证转动安全，也减少擦框风险。

　　设计选型时，不能只关注外观尺寸，还要结合风道阻力判断工作点。若风机外侧叠加防尘网、防护格栅或密集散热翅片，实际风量会受到背压影响；若进风侧贴近墙面或线束，气流入口被遮挡，也会造成噪声上升和散热效率下降。三维布局中应把风机厚度方向的安装余量、螺钉头空间、接线出线位置以及插拔维护路径一并考虑。对于需要长期运行的设备，风机通常采用螺钉固定在面板外侧或内侧，安装面应保持平整，防止框体受迫变形后影响叶轮同心度。

　　该模型适合用于设备热管理方案验证、机柜通风结构设计、机箱装配干涉检查以及标准件库搭建。通过完整表达方形外框、叶片曲面和安装边界，工程师可以在方案阶段快速确认风机与周边零件的位置关系，也能据此设计配套导风罩、防尘网和固定支架，使风冷路径更明确，装配工艺更稳定。
