龙门式工业机器人作业系统三维设计

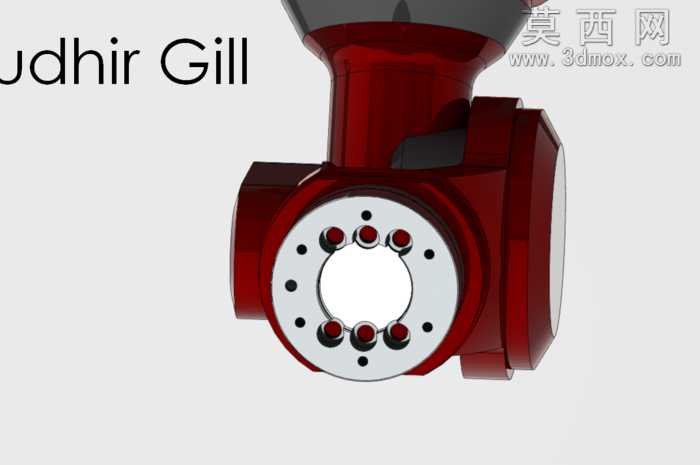

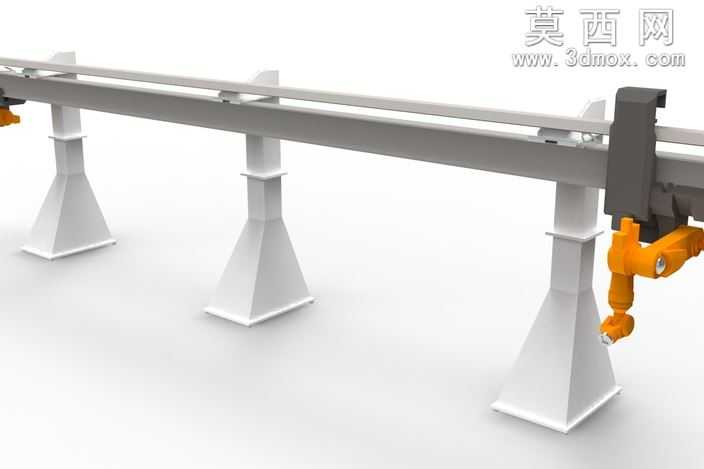

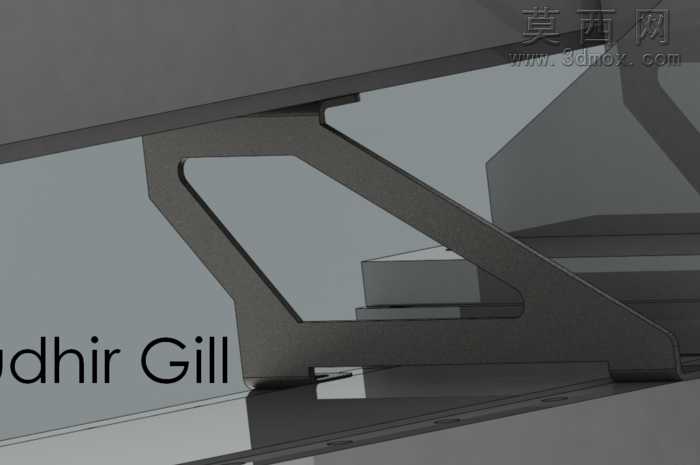

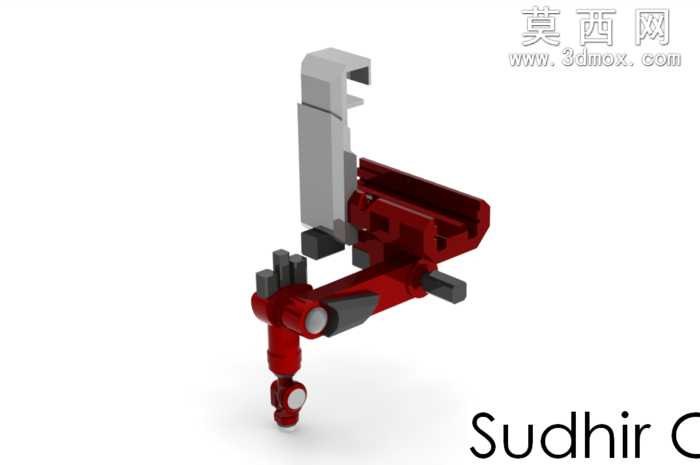

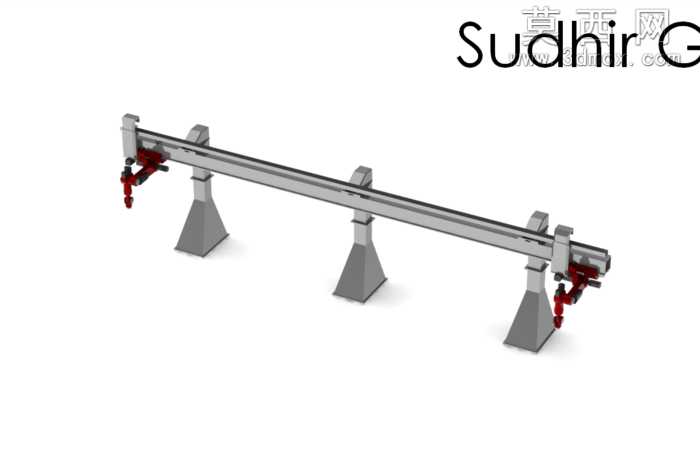

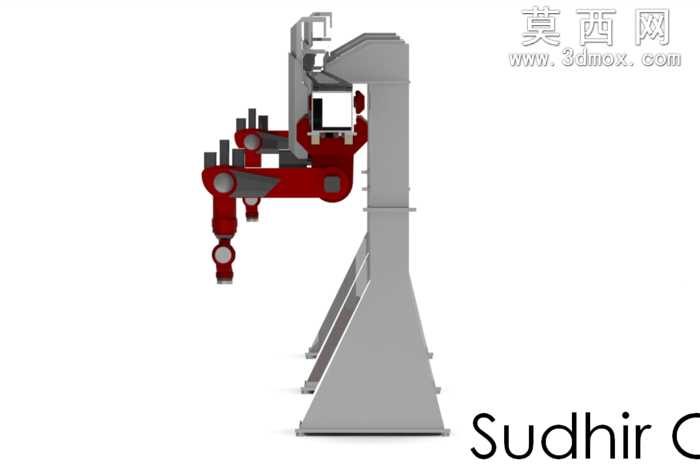

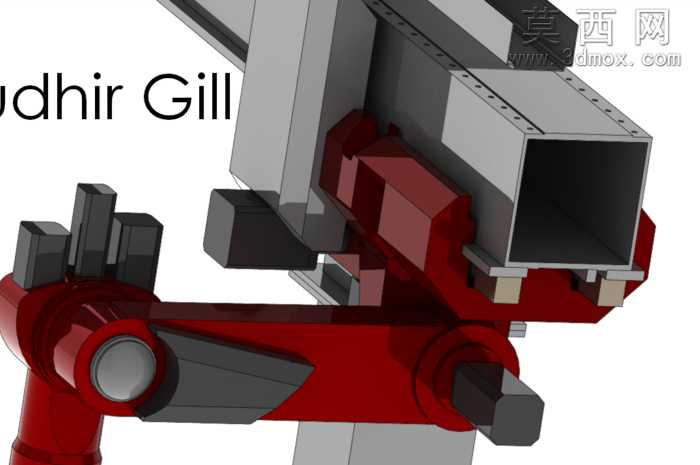

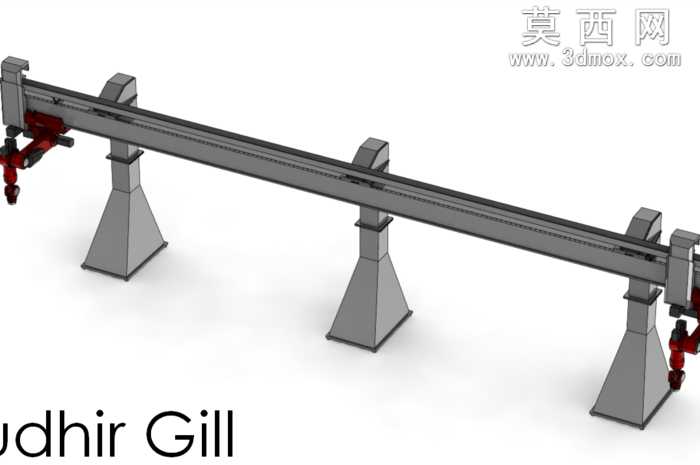

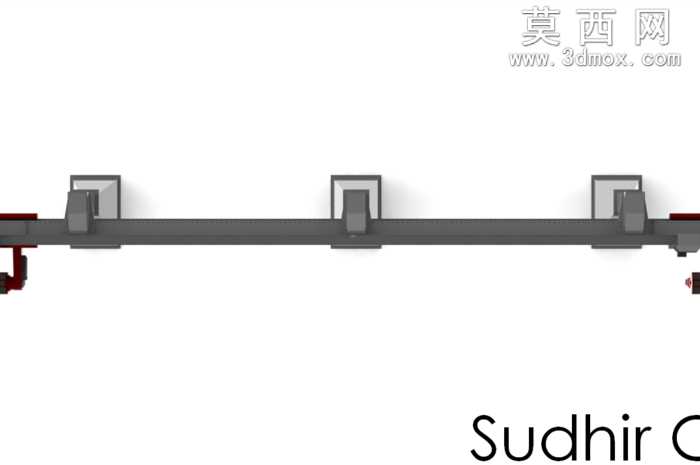

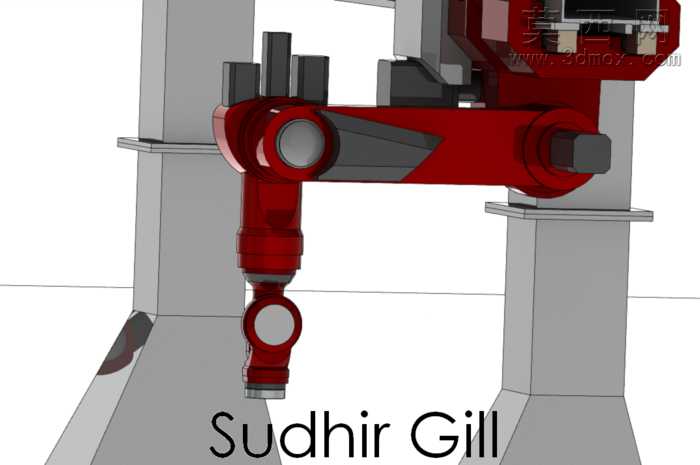

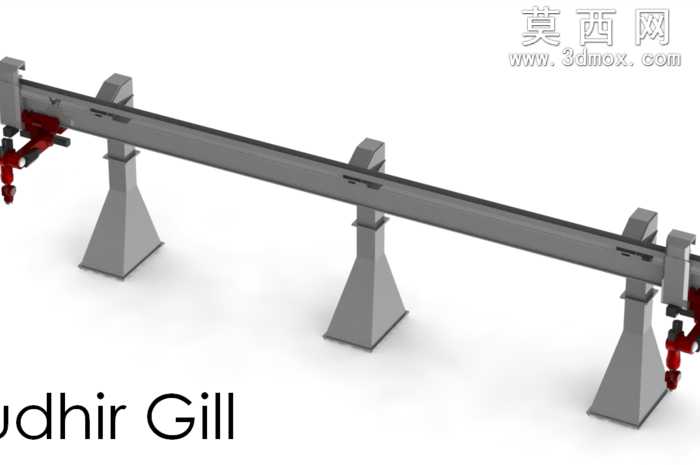

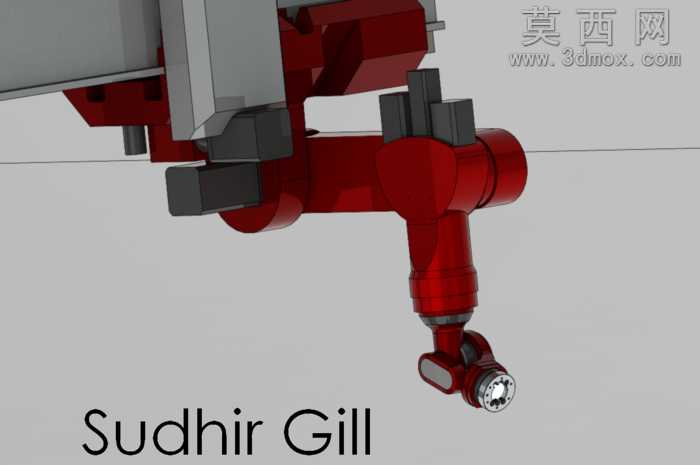

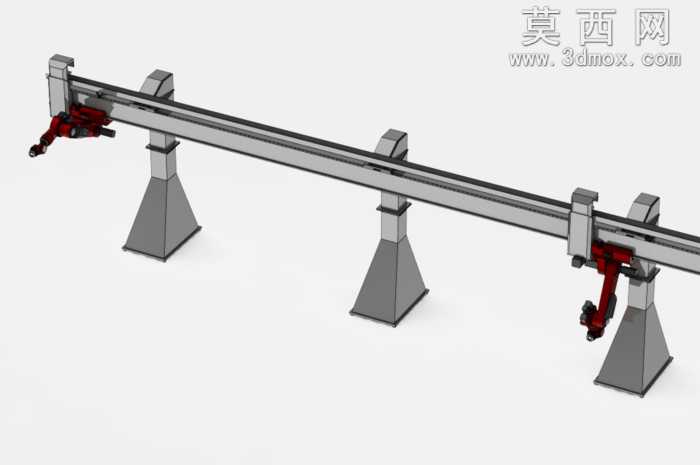

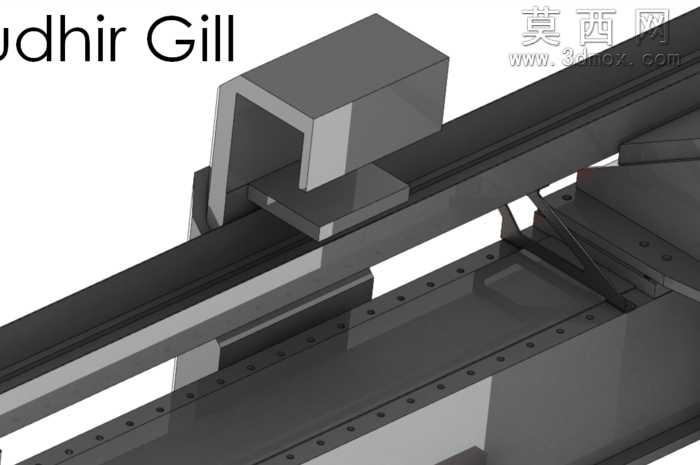

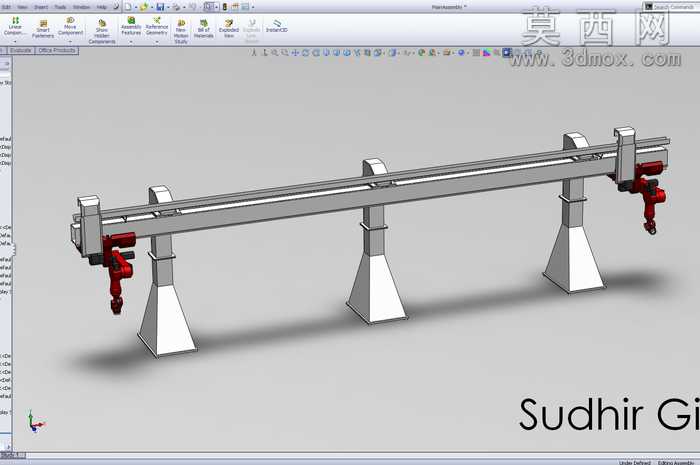

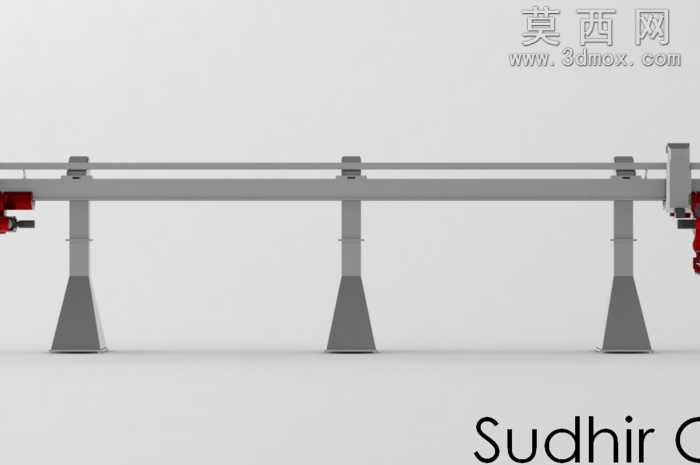

本套龙门工业机器人系统采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计规范，对各组成部件进行1:1等比例还原，确保各装配体之间的配合关系完全符合实际生产装配逻辑。建模初期先完成整体布局规划，确定龙门横梁的跨度、支撑立柱的高度与分布间距，匹配搭载的六轴工业机器人的作业行程范围，保证机器人末端执行器可以覆盖预设的全部作业区域，避免出现行程盲区。模型构建过程中，对龙门主体的横梁、支撑立柱采用焊接钢结构的建模逻辑，还原型材拼接、筋板加固的结构细节，支撑底座设计为锥台扩底结构，建模时还原地脚安装板的螺栓孔位、加强筋的排布，保证结构的稳定性表现符合重载作业的力学要求。移动滑台部分单独完成子装配体建模，包含导轨滑块副、齿轮齿条传动结构、伺服安装座、拖链安装槽等细节，滑台与机器人的连接法兰严格匹配对应工业机器人的安装接口尺寸，确保装配时无干涉问题。搭载的六轴工业机器人部分还原了各关节的转动副结构、关节电机的外形、末端法兰的安装接口，各关节的转动范围参考实际工业机器人参数设置，可在软件中模拟全行程运动，验证作业路径的合理性。材质与渲染环节，对钢结构主体赋予哑光金属漆材质，调整粗糙度参数还原工业设备的漆面质感，对传动部件如导轨、齿轮赋予抛光金属材质，添加轻微的反射效果表现机加工表面的质感，对机器人本体采用行业通用的橙黄配色工程塑料材质，区分不同功能部件的视觉表现，对拖链、线缆等柔性部件赋予黑色橡胶材质，添加细微的纹理表现线缆的外皮质感。整体装配完成后进行全局干涉检查，逐一验证滑台沿横梁移动、机器人各关节转动时的部件间隙，排除所有静态与动态干涉问题，同时对各部件的连接紧固件如螺栓、螺母、定位销进行阵列与智能扣件添加，还原真实设备的装配细节。设计过程中充分考虑设备的扩展性，滑台预留了额外的工装安装位，可根据不同作业需求加装焊枪、抓手、打磨头等不同末端执行器，支撑立柱的高度可根据现场作业高度需求进行参数化调整，无需重新构建整体模型即可快速适配不同的产线布局需求。整套模型结构完整，细节丰富，可用于自动化产线方案展示、作业路径仿真、结构力学分析等多个场景，为龙门式机器人工作站的实际搭建提供精准的三维参考依据。
