W1209数显恒温温控器电路板结构

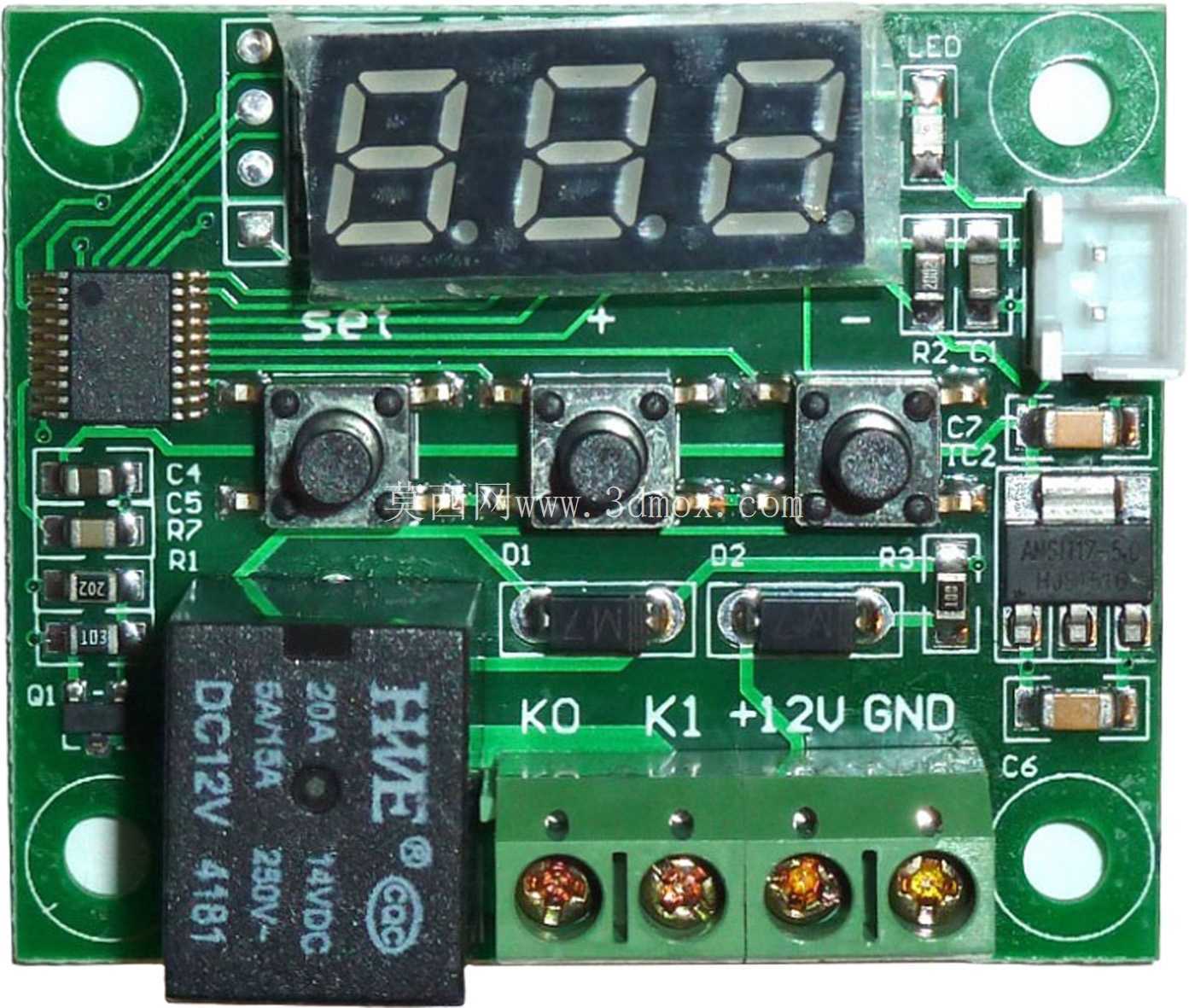

　　这块温控控制板常见于小型加热、制冷或恒温维持场景，例如孵化箱、保温柜、实验小腔体、机柜散热、水族温控、3D打印热床辅助控制以及各类需要按温度阈值通断负载的设备。它的核心作用是把温度传感器采集到的信号转换为三位数码管显示，并通过板载继电器对外接负载进行开关控制，从而把被控对象维持在设定温度附近。对于结构工程师来说，这类模块不是单纯的电子板件，而是设备内部布局、接线空间、散热路径和维护可达性都要考虑的功能单元。

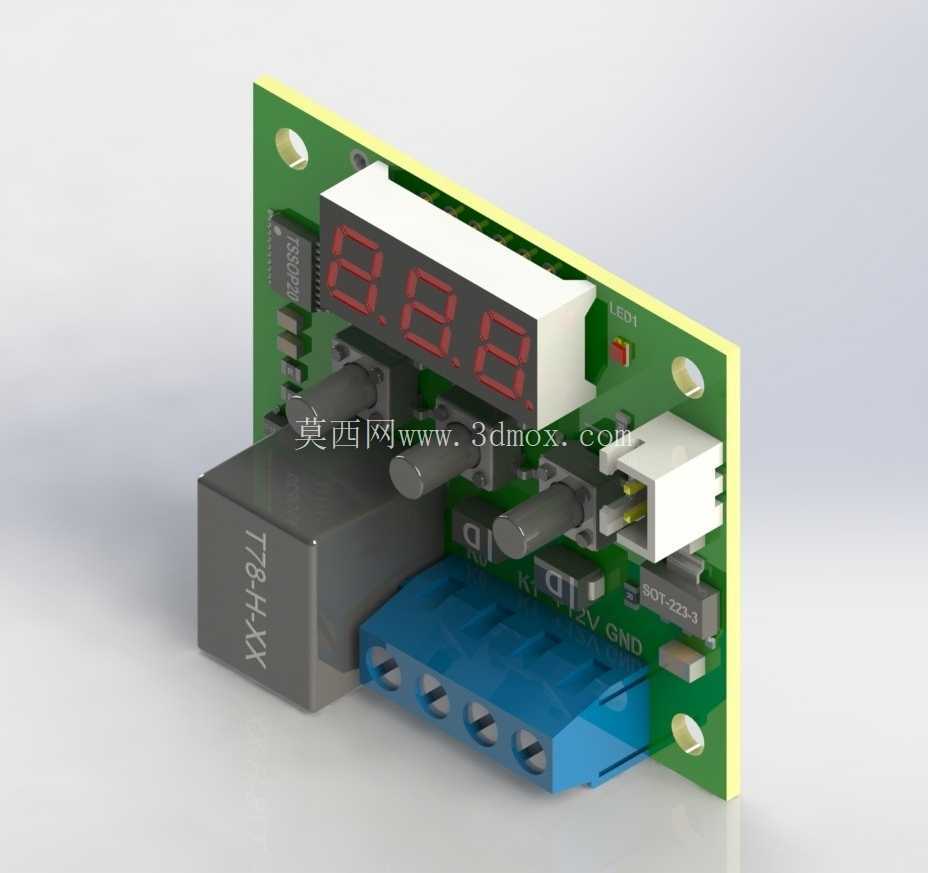

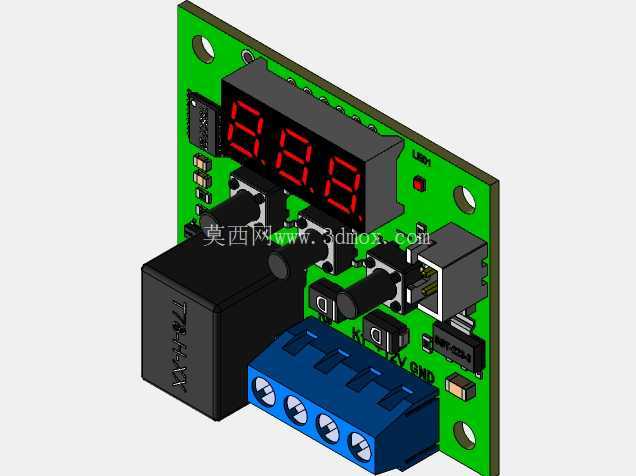

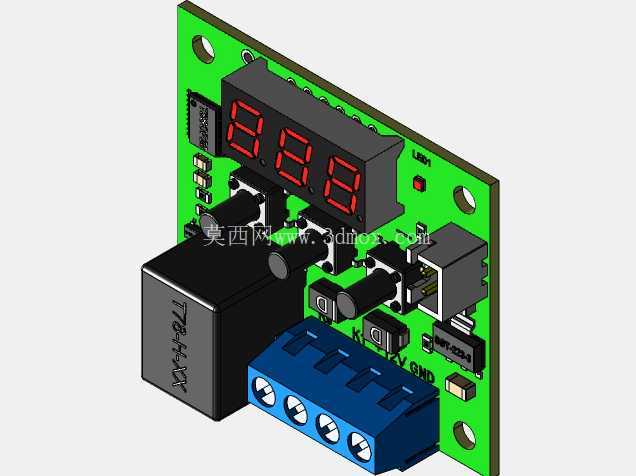

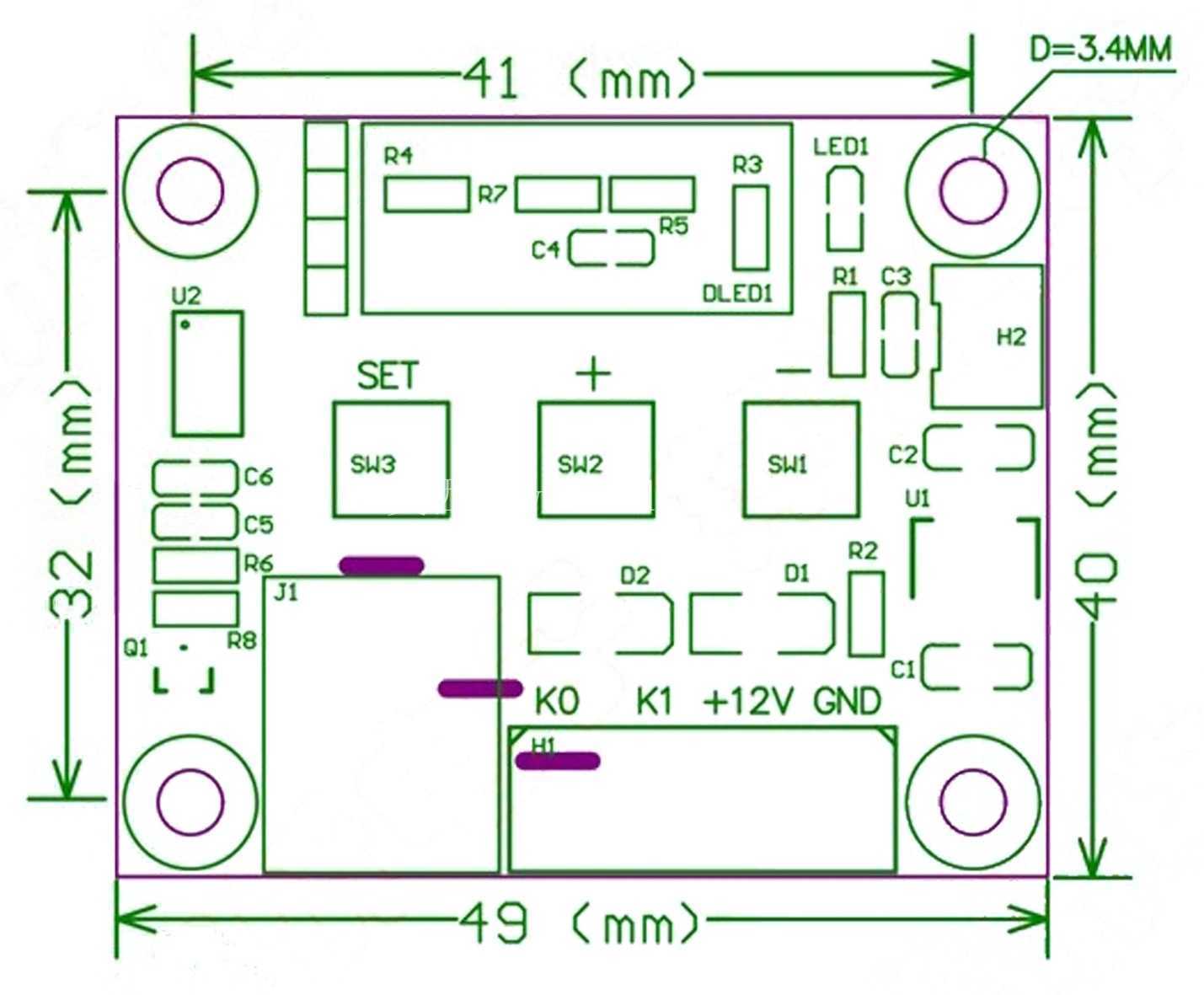

　　建模时需要重点还原PCB基板、红色三位数码管、继电器封装、蓝色接线端子、白色传感器接口、电容、按键、指示灯、焊点和安装孔等细节。PCB边缘的固定孔决定了模块在壳体或支架上的安装方式，四角孔位与板边距离需要保留足够余量，避免螺丝头、铜柱或绝缘垫片与周边元件干涉。板上较高的元件主要集中在继电器和数码管区域，继电器体积大、高度突出，布置外壳时要为其顶部预留安全间隙；数码管朝向则关系到面板开窗位置，显示面应与操作面保持平行或通过轻微倾斜保证读数清晰。

　　从功能布局看，强电接线端与弱电信号接口分置在板边不同位置，这种排布有利于外部线束分开走线。蓝色端子通常承担电源和负载输出，接线口方向应朝向设备维护侧，端子前方需要留出手指和螺丝刀操作空间；白色接口多用于温度探头接入，线束应远离继电器切换端和高压走线，降低干扰与误接风险。继电器在吸合、断开瞬间会产生一定热量和电磁动作，因此周边不宜紧贴热敏传感器线，也不建议把热敏元件紧贴继电器外壳布置。

　　结构设计中还要关注板厚、元件高度差和背面焊点突出量。若模块装入封闭盒体，继电器周围应保留通风空间，底部焊点不能直接压在金属安装面上，必要时增加绝缘片或尼龙隔离柱。前面板开窗不仅要露出数码管，还要兼顾按键操作位置；若采用内嵌安装，窗口边缘不能遮挡数字段码，面板与数码管之间可设置深色透光片，以减少环境光造成的读数反差。接线端子后侧应预留线缆弯曲半径，避免设备盖合后线束被强行拉扯。

　　在整机选型时，该类控制板适合对成本敏感、控制逻辑简单的温度开关场合，不适合需要模拟量调节、多段温区或复杂PID闭环的高精度系统。三维建模阶段把接口方向、元件包络、安装孔和维护空间一并表达清楚，可以直接用于壳体开孔、支架设计、线束长度校核和装配干涉检查，减少样机阶段反复改板、改壳的问题。
