多规格万用穿孔原型电路板结构

　　这类万用穿孔原型板主要面向电子控制装置的前期验证环节，在非标自动化设备电控柜试制、小型仪器仪表功能样机搭建、教学实验平台开发以及嵌入式控制模块调试场景中使用频率很高。不同于定制印刷电路板需要走完制版、蚀刻、外协加工的完整流程，穿孔原型板可以直接在实验工位上完成元器件布局与焊接，工程师在验证传感器信号调理回路、继电器驱动支路、小型电源转换电路时，能够随时调整电阻、电容、接插件的排布位置，省去反复改板等待周期，特别适合方案迭代速度快、单台套定制化程度高的专用设备开发流程。

　　板体采用规整矩形轮廓，四边预留连续安装孔位，孔位沿板边等距分布，既可以配合铜柱、尼龙螺柱固定在设备内部的安装立板上，也能够叠加固定在工控盒、仪表壳体的内部卡槽中；板面全域布满矩阵排列的金属化通孔，孔间距采用通用标准网格，兼容直插电阻、电容、二极管、三极管、DIP封装芯片以及常用接线端子的引脚间距，焊接时元器件引脚穿过通孔后在背面焊盘上搪锡固定，相邻孔位的焊盘独立分隔，避免不同信号回路意外搭连。

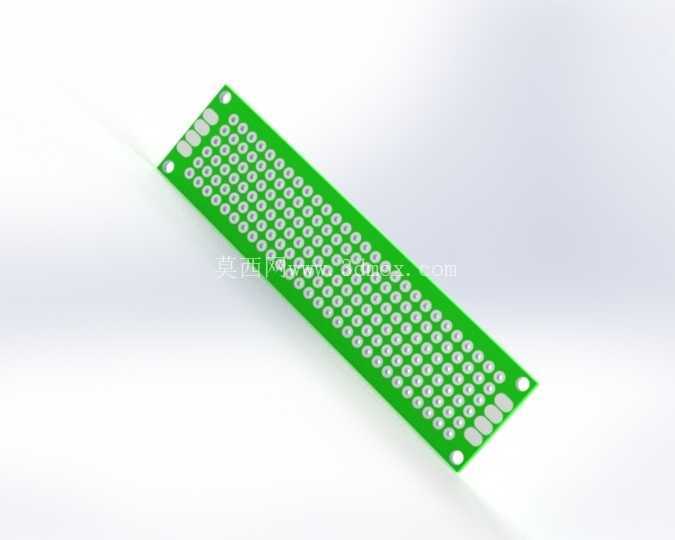

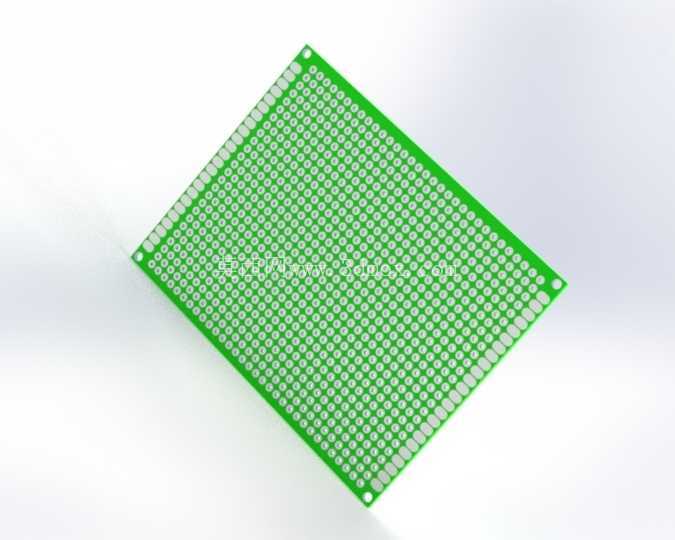

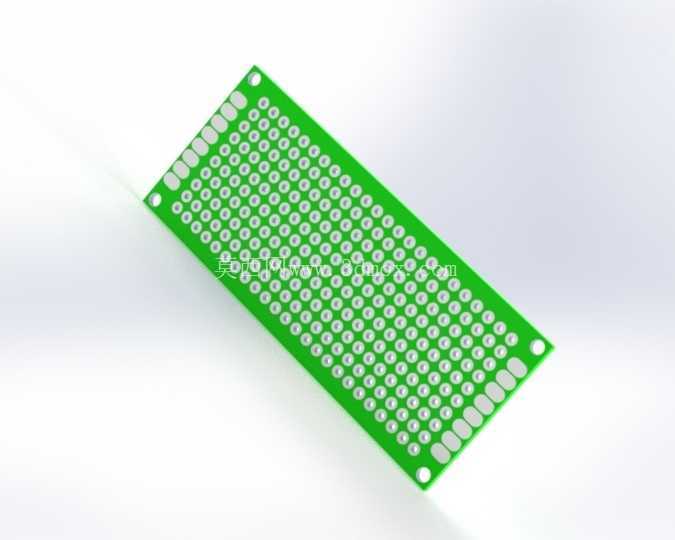

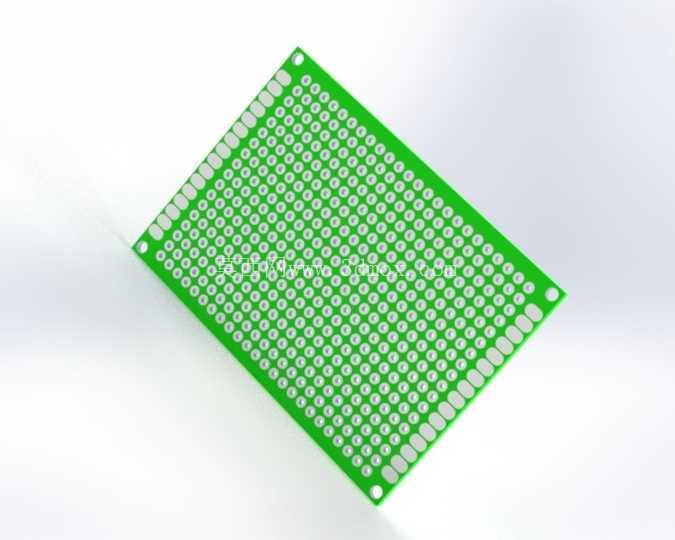

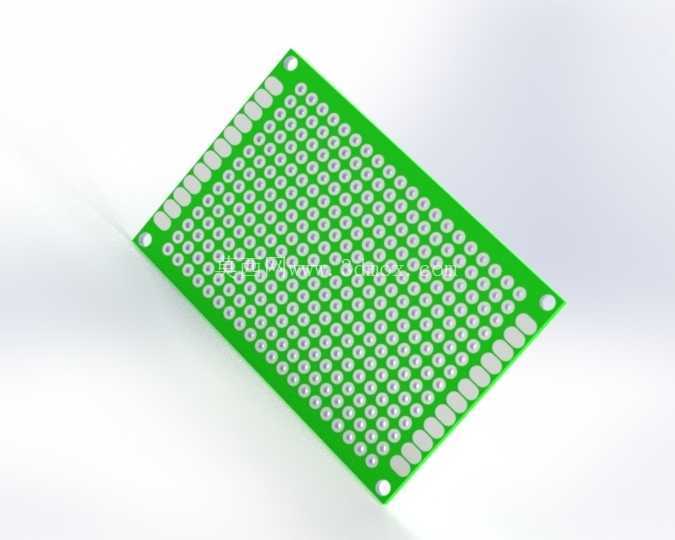

　　这套结构覆盖了五种行业内最常用的板面尺寸规格，小尺寸版本适合空间局促的手持检测设备、小型传感节点内部使用，中等尺寸可以承载完整的单片机最小系统加驱动回路，大尺寸版本能够容纳多组电源模块、通讯接口与功率驱动器件，满足不同复杂度控制电路的搭建需求。板体基材选用常规玻纤环氧板材，厚度适配市面通用焊盘工艺，边缘做平整裁切处理，安装孔的孔径匹配M2、M3常用固定螺丝，安装边界在建模时已经预留出螺柱头部与接线走线的空间，不会出现板体装入壳体后边缘与外壳筋位干涉的问题。

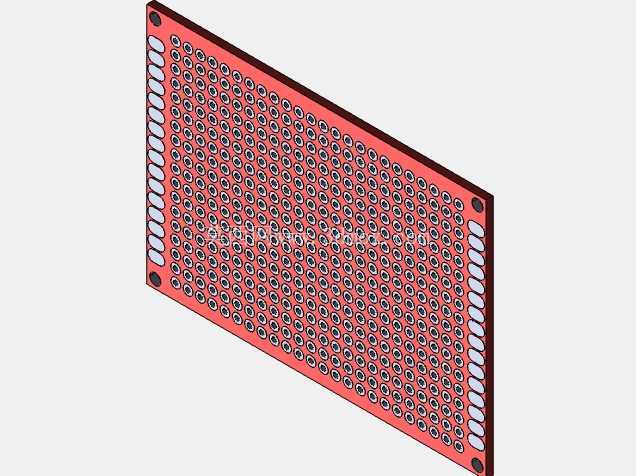

　　建模过程中完整还原了板面每一处通孔与周边焊盘的阵列特征，板边的定位安装孔、边角倒角都按照实物比例绘制，不同配置的板面长宽、孔位行列数严格对应实际量产规格，工程师在进行电控箱三维布局时，可以直接调用对应尺寸的板体模型，提前核对电路板与周边变压器、接线端子、走线槽的间隙，确认接插件出线方向不会与柜门、箱体加强筋发生碰撞，在结构设计阶段就规避后期装配时电路板装不进壳体、接口对位偏差的问题。板体背面的焊盘凸起厚度也做了写实还原，评估堆叠安装间距时，可以准确计算两块板上下层叠所需的最小支撑柱高度，避免焊接完成后背面焊点触碰下方金属板造成短路。
