半导体制冷帕尔贴温控模组结构

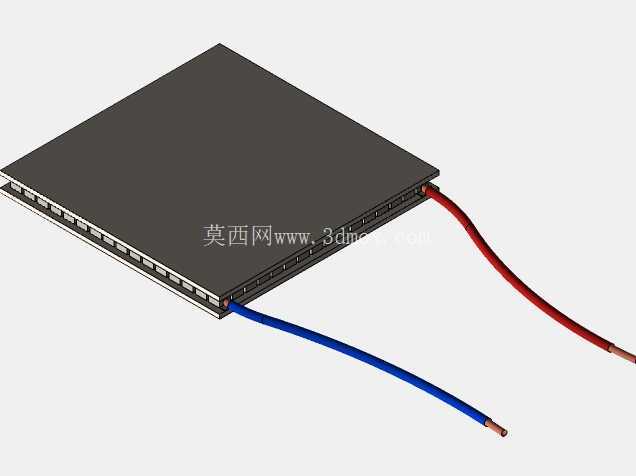

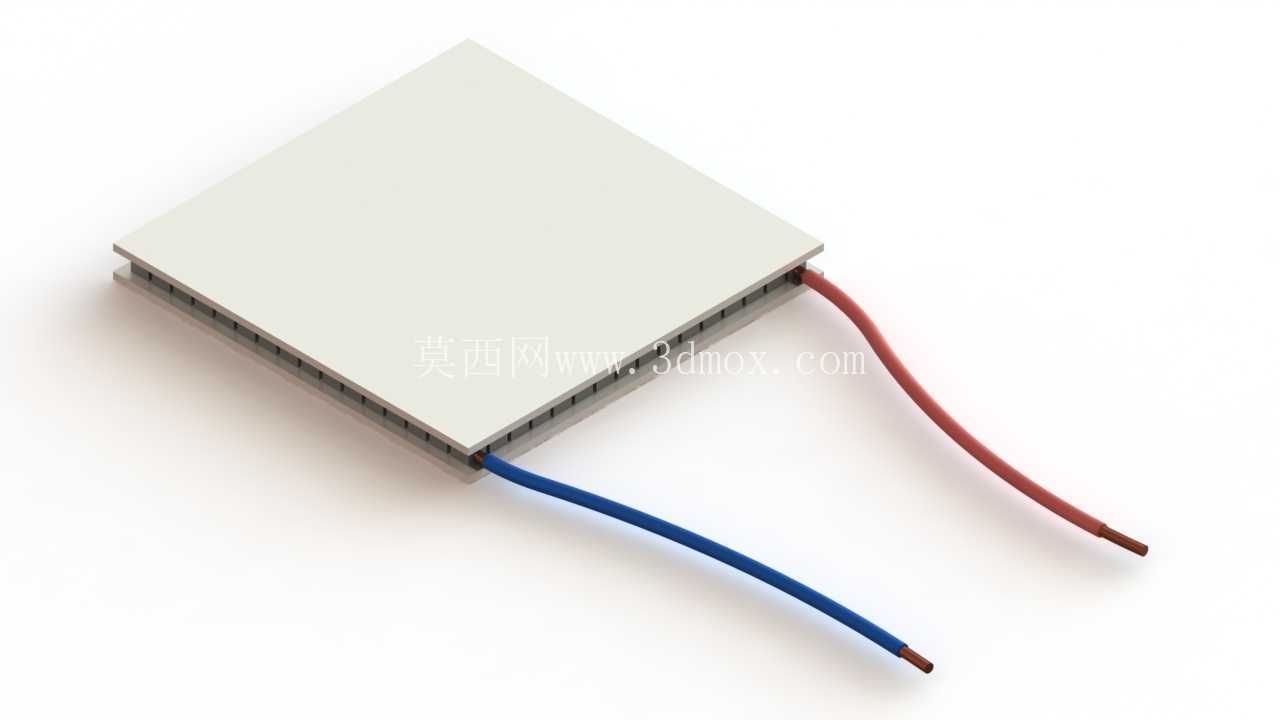

　　这套热电温控模组的建模重点，在于把薄片式半导体冷热转换元件的装配关系完整还原，而不是只做一块外观方板。实际设备里，帕尔贴模块常夹在冷端负载面与热端散热器之间，冷侧可用于小型恒温台、样品座、医疗试剂仓、电子器件高低温测试夹具，热侧则需要配合风冷翅片、水冷板或热管把泵出的热量带走。模型中方形陶瓷基板承担绝缘和承压面，内部沿边缘排布的半导体晶粒通过串并联形成热电回路；两根红、蓝引线对应直流供电极性，电流方向改变后，冷热面会互换，因此在整机布线时必须预留极性标识和防呆空间。结构设计上，两个工作面都要求较高平面度，安装时不能单侧强行锁紧，通常采用对角均布压紧或压板限位，使压力均匀分布在整个陶瓷面上，避免局部应力造成基板碎裂。

　　模组厚度较薄，选型时要先确认冷端所需制冷量、工作电流、热端散热能力以及目标温差，不能只按外形面积匹配。三维建模时，陶瓷板、内部晶粒阵列、侧边封边和引出线均分层表达，引线根部保留弯折过渡，便于后续检查与外壳、接线端子的干涉。安装边界方面，方形主体周边需要留出保温层和压装间隙，热端一侧必须保证散热器接触面积完全覆盖模块，冷端与被冷却件之间通常涂覆薄层导热界面材料，降低接触热阻。若用于精密温控，还会在冷面附近布置温度传感器，与驱动电源构成闭环；若用于除湿、冷凝或小型冷藏场景，则要处理凝露水流和绝缘防护。该结构虽然外形简单，但对压紧力、平面度、散热路径和接线方向非常敏感，建模时把这些工程约束体现出来，才能直接服务于温控设备的布局校核与装配验证。
