LGA2011方形ILM主动式CPU散热器结构

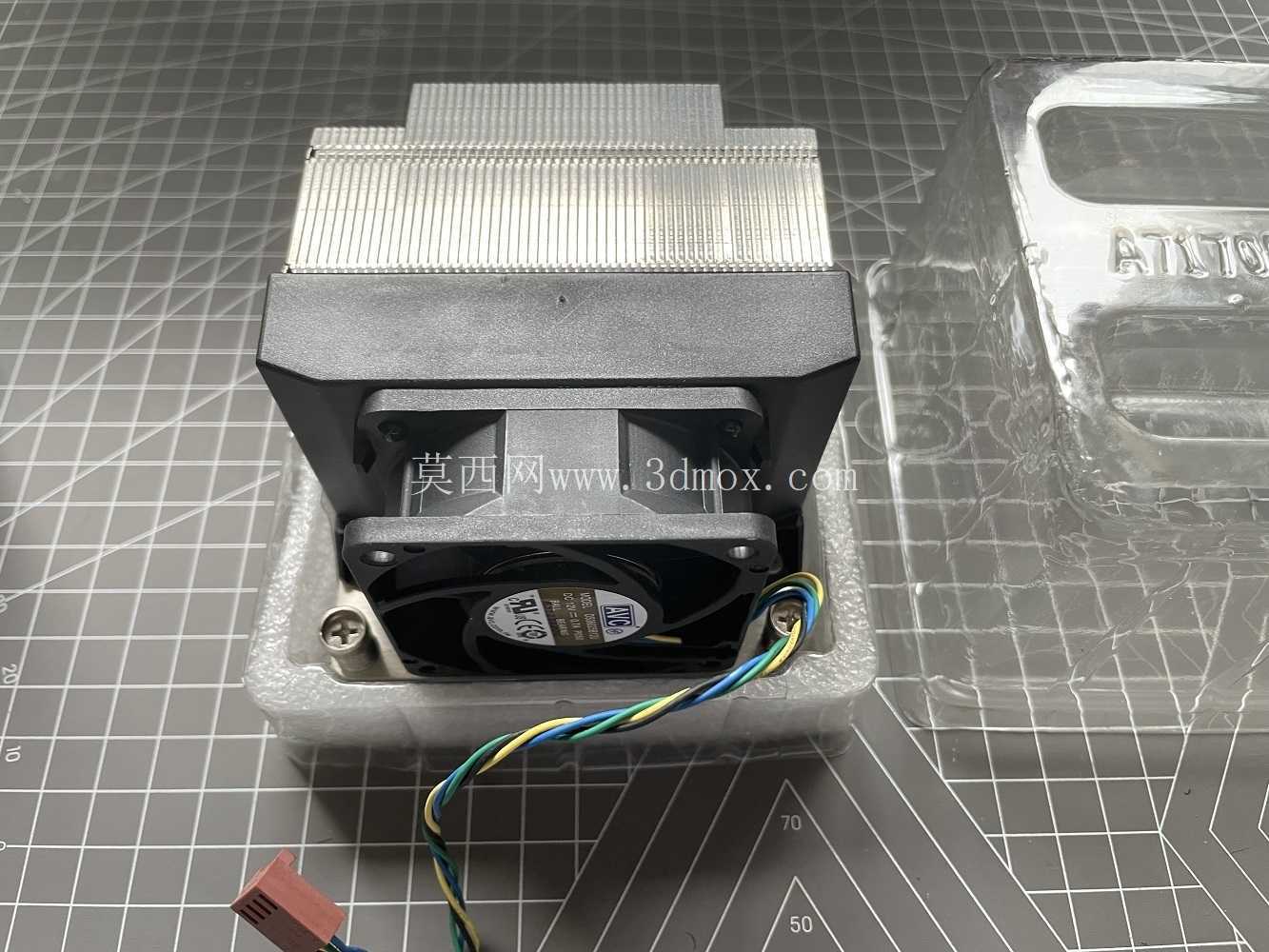

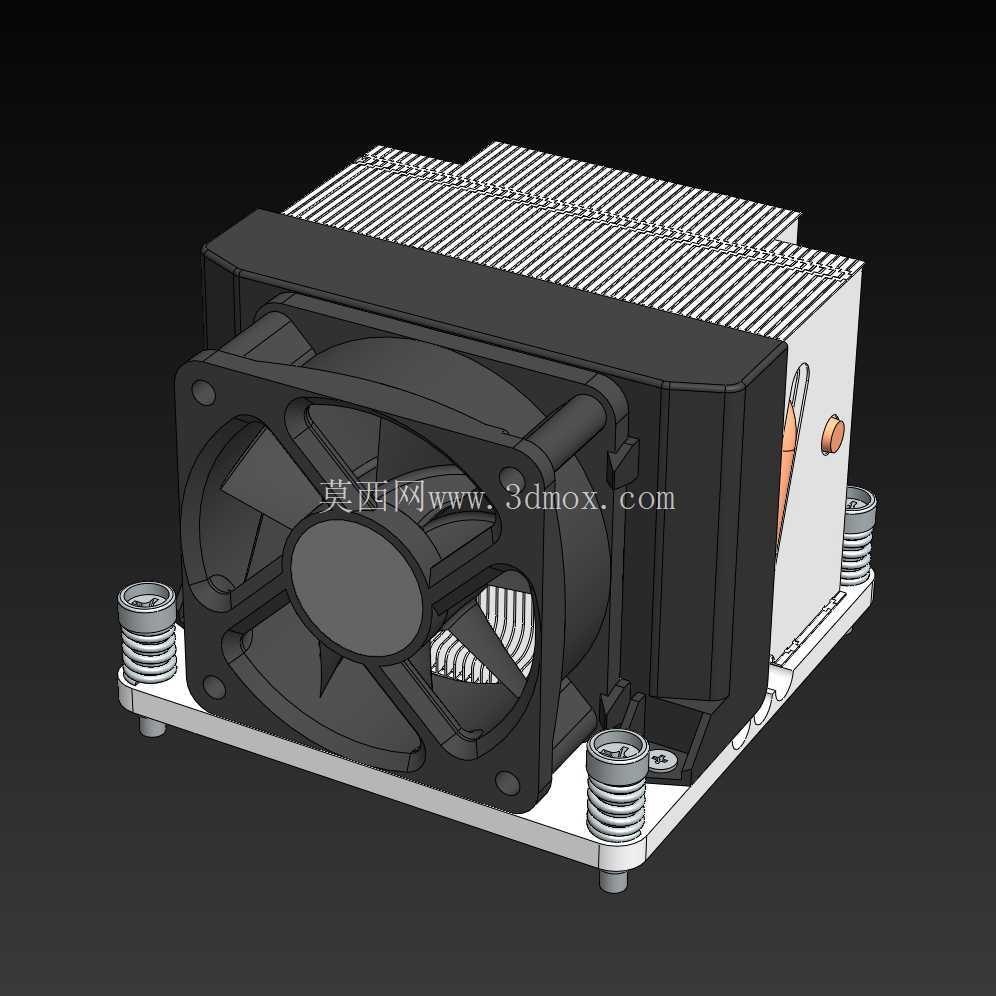

　　这套结构面向LGA2011方形ILM安装界面，主要用于服务器主板、工作站主板及高功耗计算平台的处理器热管理。整机采用主动风冷方案，将轴流风扇、铝制鳍片散热体、导热底座、弹簧螺钉和固定支架组合在一起，形成从CPU顶盖到环境空气的完整散热路径。

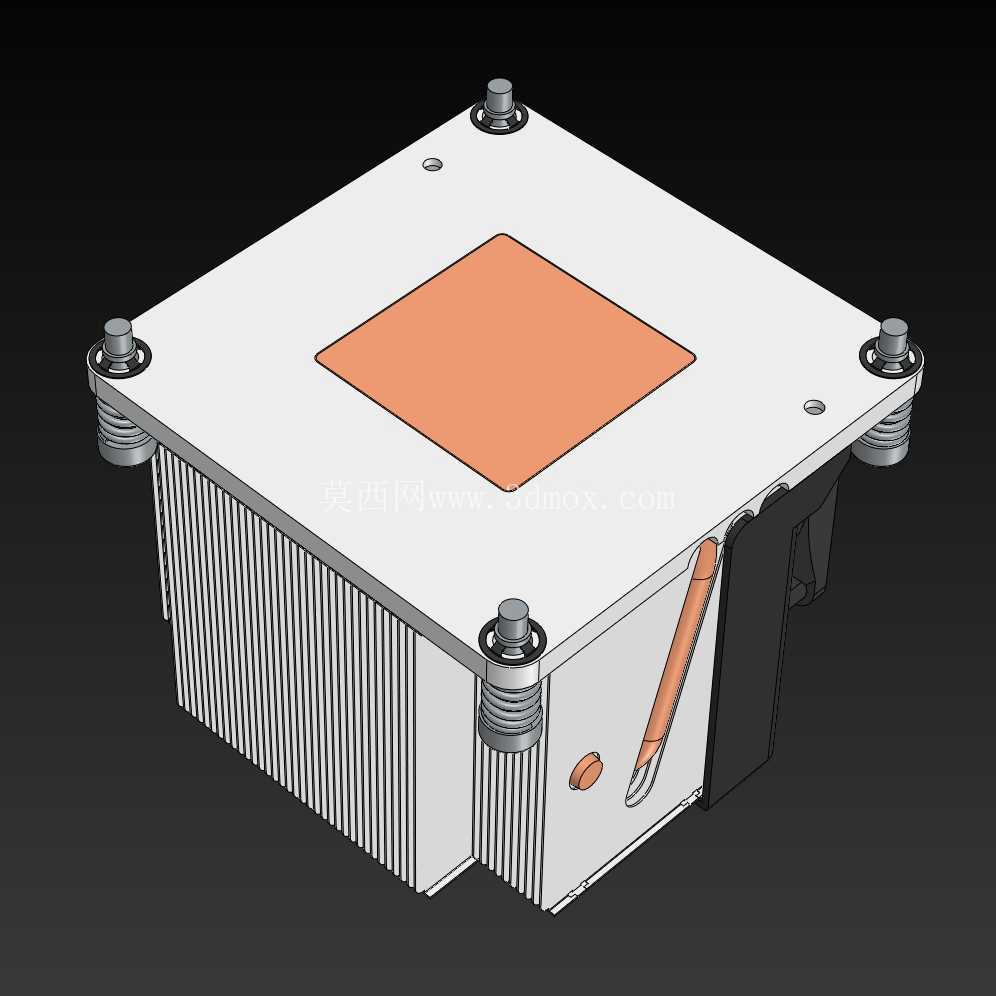

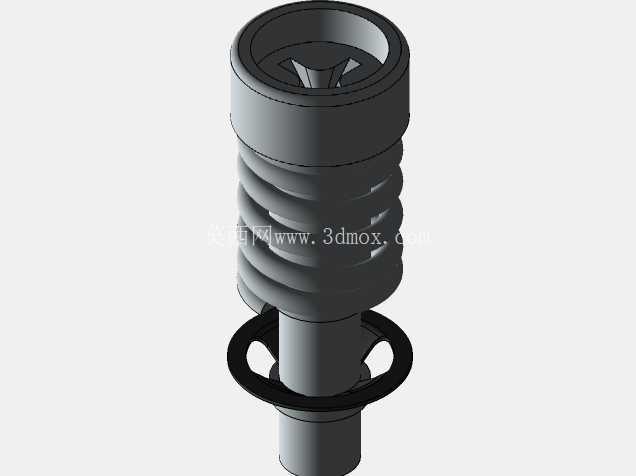

　　从实际装机边界看，散热器底部通过方形ILM扣具区域与主板定位，四个角部采用带弹簧的螺钉压紧。弹簧螺钉的作用不只是固定，更关键的是控制安装预紧力，避免CPU基板或顶盖因局部受力过大而受损，同时保证导热面与处理器顶盖之间稳定接触。设计时需要核对螺钉孔位、螺柱高度、弹簧压缩量和主板背面支撑范围，尤其在1U/2U紧凑机箱或密集内存插槽环境中，风扇外框、鳍片边缘与内存条、供电散热片之间的间隙必须提前校核。

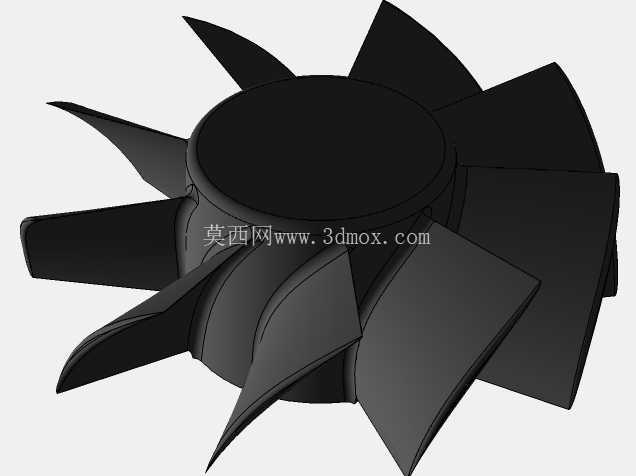

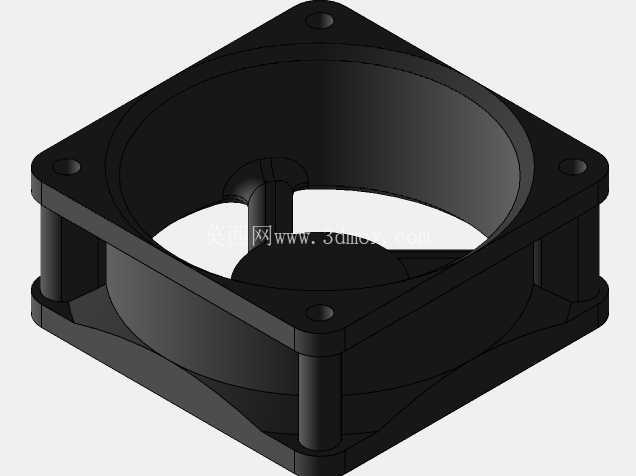

　　散热芯体采用密集平行鳍片结构，热量由底部接触区传递到鳍片后，依靠风扇强制对流带走。风扇位于出风侧，扇框与鳍片组紧密贴合，可减少旁通风量损失，使气流更多穿过鳍片通道。对于服务器长期运行场景，这种结构重视风阻、风量和噪声之间的平衡：鳍片间距过小会提高静压需求，间距过大则降低有效换热面积；风扇叶形、轮毂尺寸和框体厚度都会影响实际风量曲线。

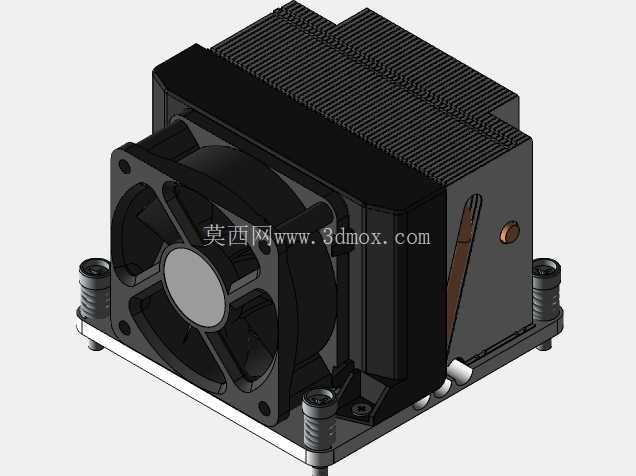

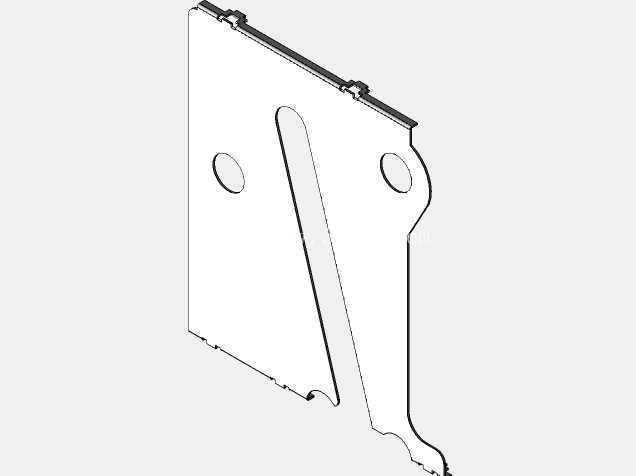

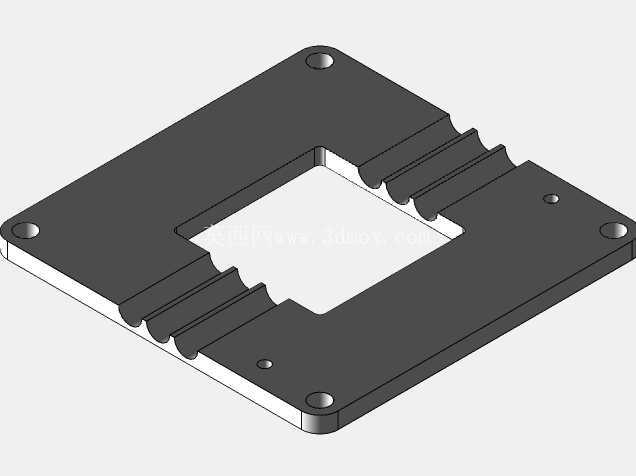

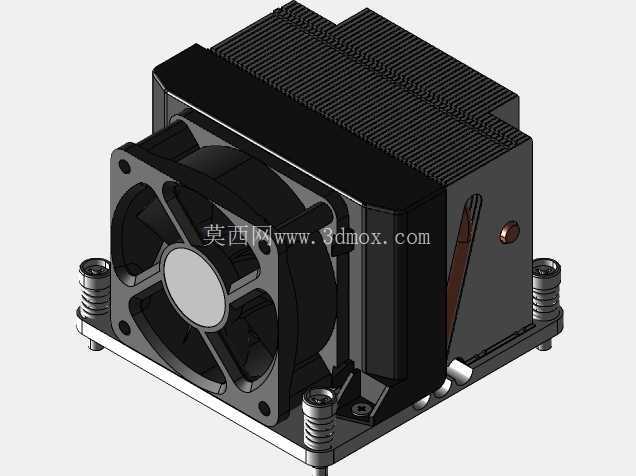

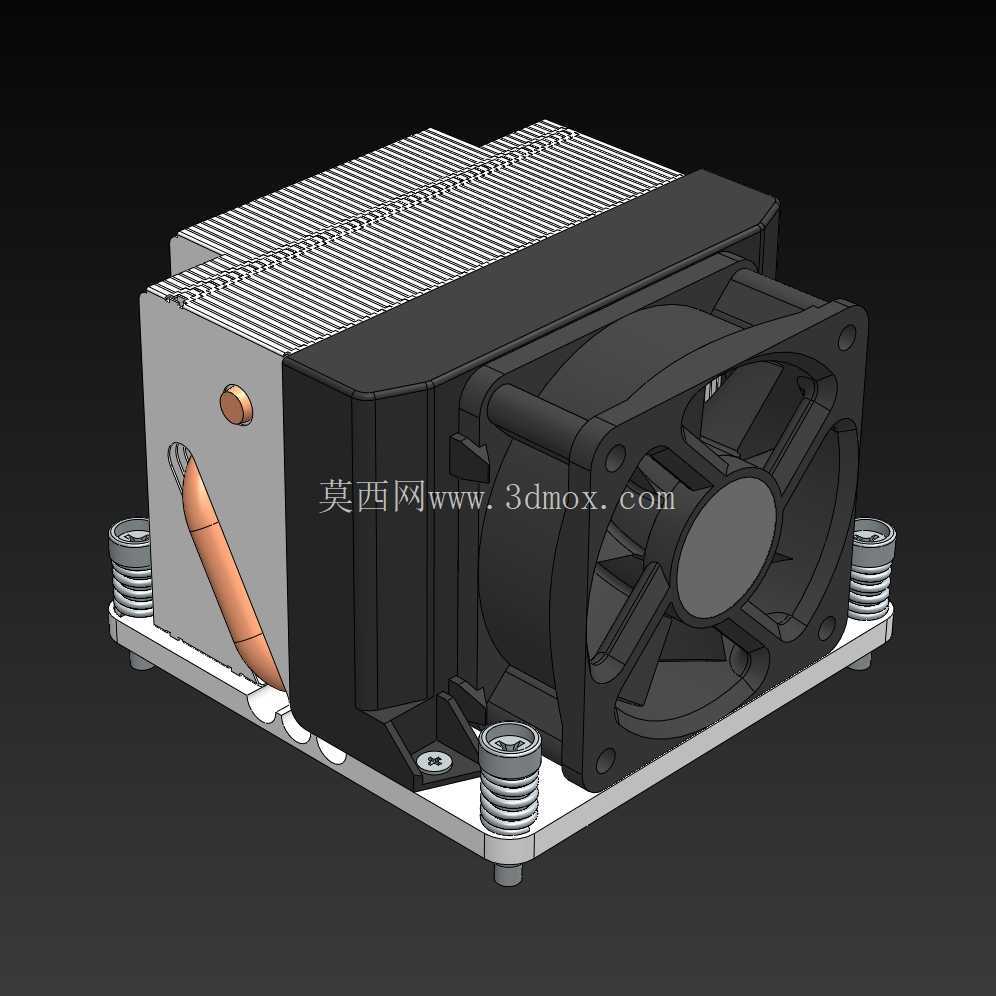

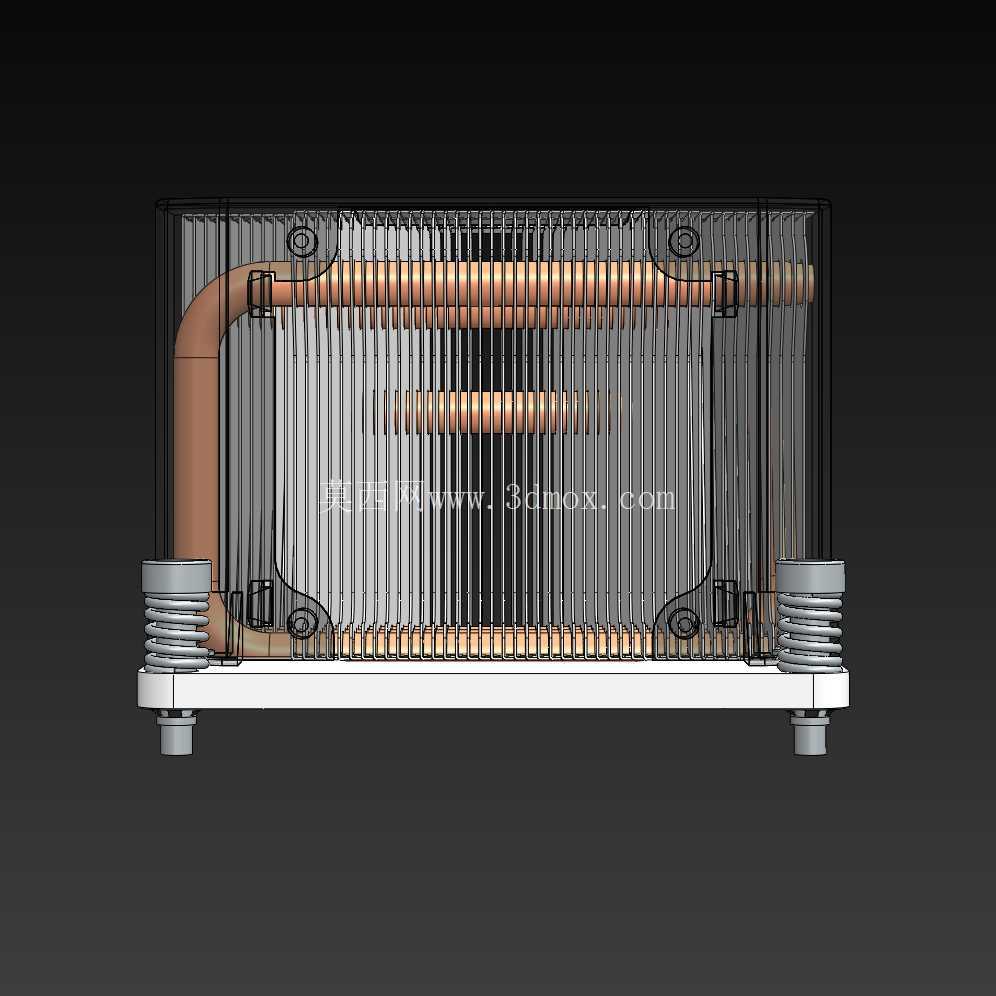

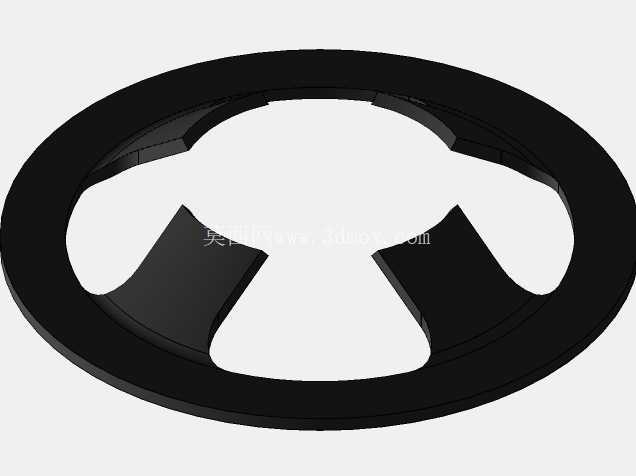

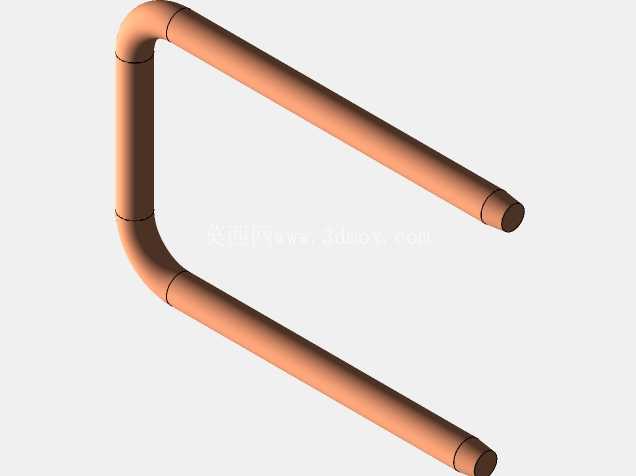

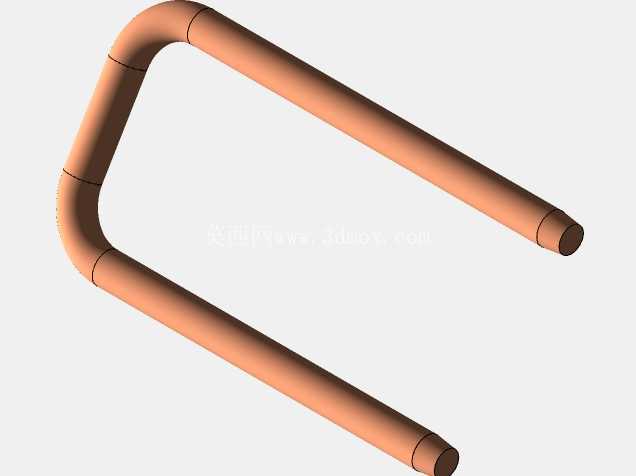

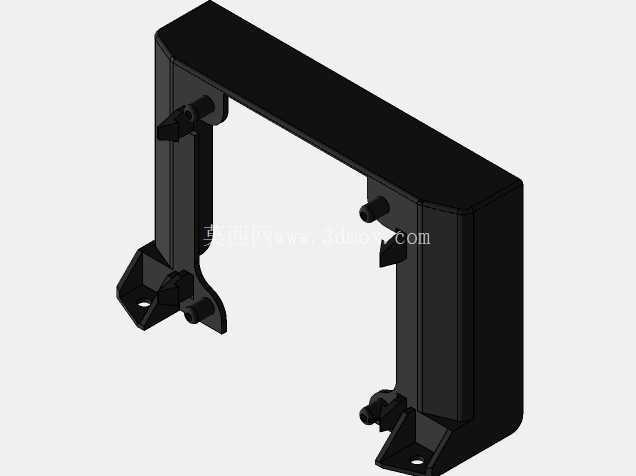

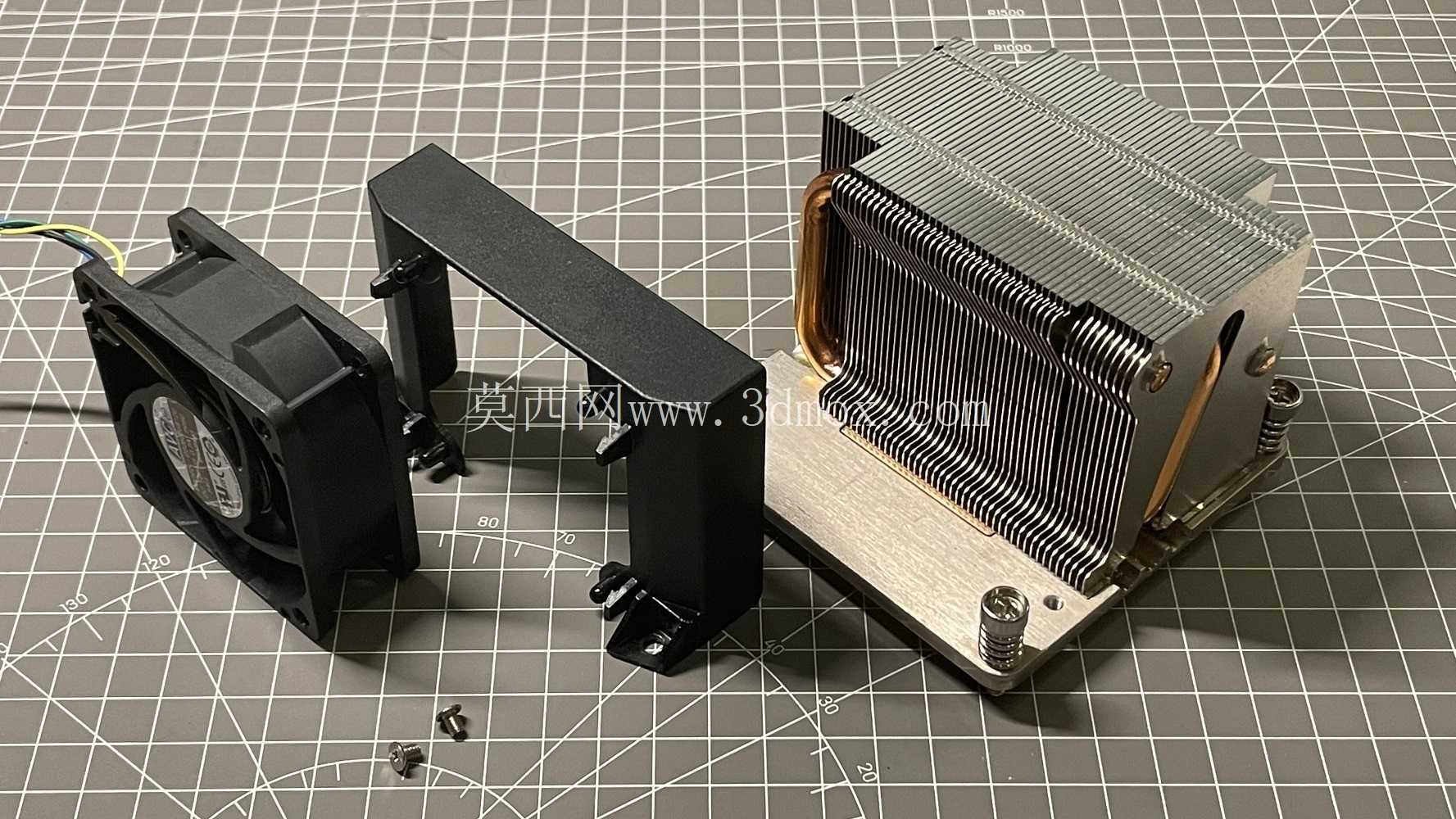

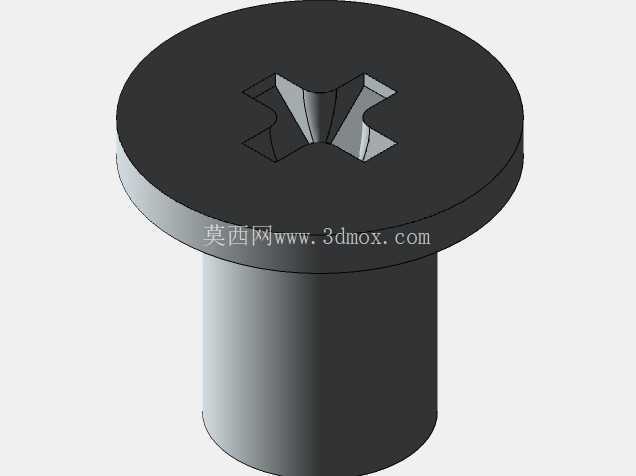

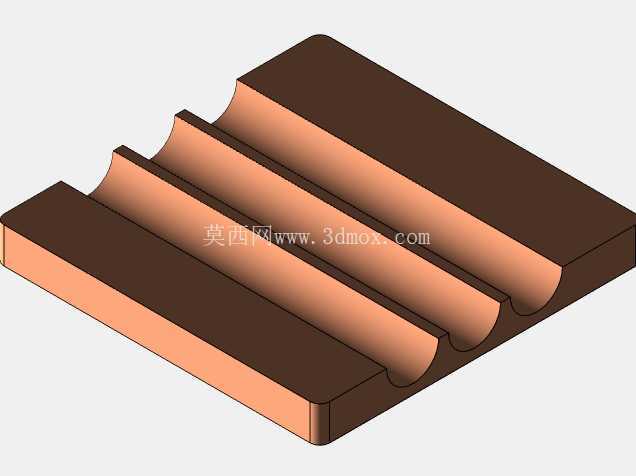

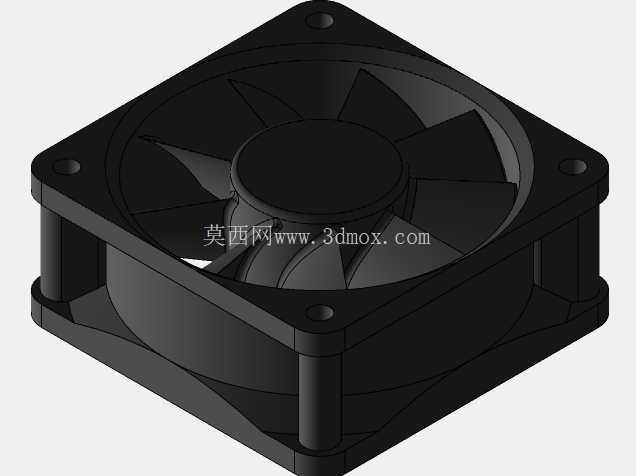

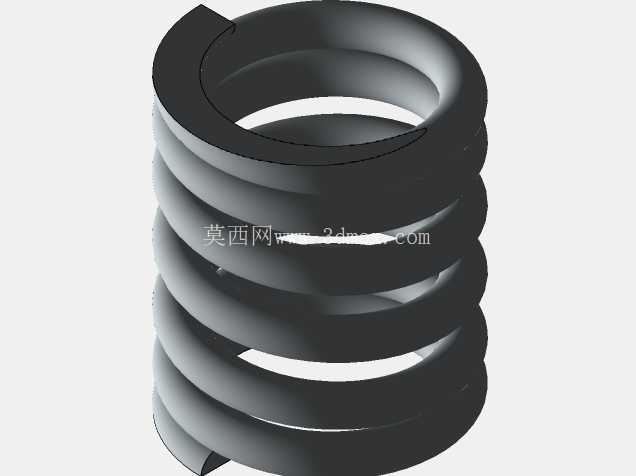

　　建模时可按装配关系拆分为风扇叶轮、扇框、散热鳍片、底座、热管或导热件、压紧螺钉、弹簧及安装底板。外形上，模组整体呈方块状，底部安装板伸出并预留固定孔，侧面可见铜质导热管和定位销，风扇端保留线缆与接线空间。结构检查应重点关注风扇旋转包络、螺钉工具操作空间、主板元件避让高度，以及散热器在运输振动下的压紧可靠性。

　　该类散热器常用于工业计算机、存储服务器、渲染节点和嵌入式工控平台。选型时不能只看热功耗标称，还要结合机箱风道、环境温度、风扇转速策略、处理器功耗波动和维护空间综合判断。三维结构还原可用于扣具校核、干涉检查、风道布置参考和散热方案前期评估。
