轴流散热电脑机箱冷却风扇结构

　　轴流散热风扇在电子设备热管理中承担直接对流换热任务，常见于台式电脑机箱、工控机柜、服务器节点、电源模块以及小型变频器内部。它的核心作用不是单纯“吹风”，而是在受限空间内建立稳定气流路径，把芯片、功率器件、散热鳍片和板卡周围积聚的热量带走。实际布置时，风扇既可以作为进风件向机箱内压入冷空气，也可以作为排风件将热空气抽出；进风方案有利于形成正压，减少灰尘从缝隙无序进入，排风方案则更容易在热源附近形成负压，具体取舍取决于设备风道、开孔面积和噪声要求。

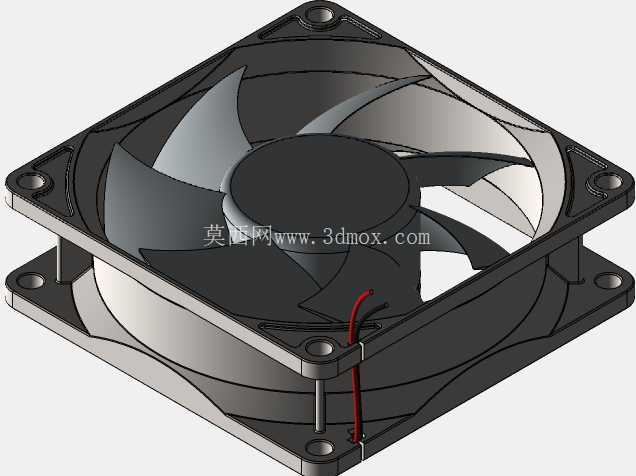

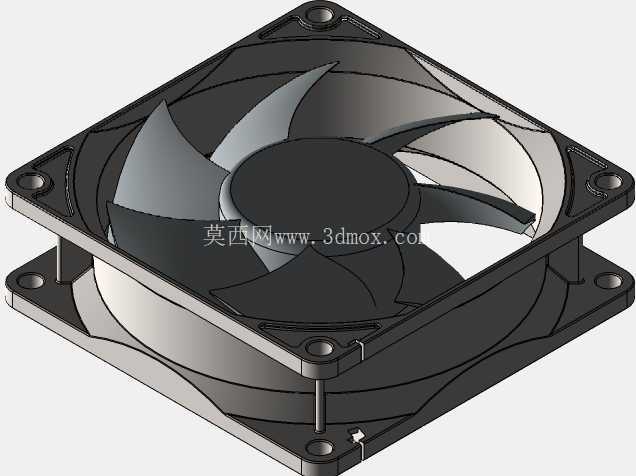

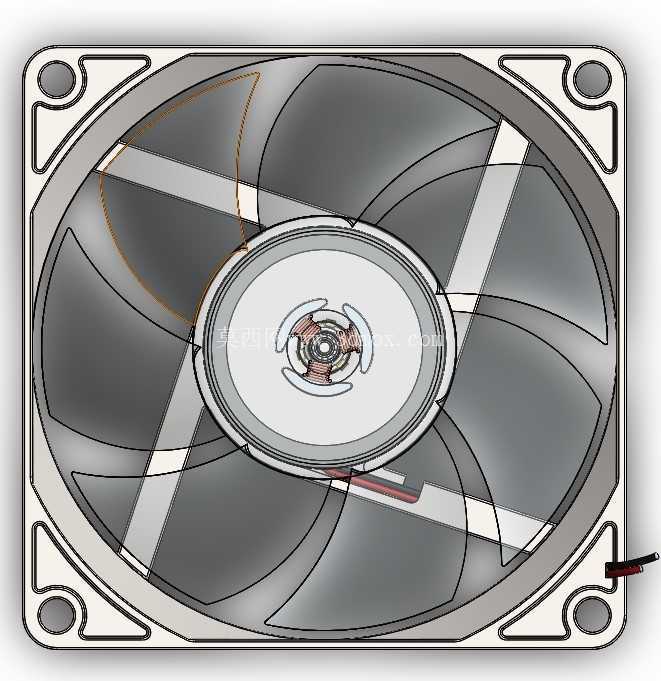

　　该结构采用方形外框配合圆形风筒的典型布局，四角设置安装孔，便于通过自攻螺钉、橡胶钉或减震钉固定在机箱面板、散热器支架或机柜隔板上。方形边框能够与标准机箱开孔贴合，圆形内圈则对气流进行约束，减少叶尖区域的漏风和紊流。外框厚度、孔位间距和边角圆角都属于安装边界中的关键要素：孔位决定互换性，框体厚度决定与网罩、滤棉、散热片的堆叠空间，边角造型则影响模具成型和装配干涉。

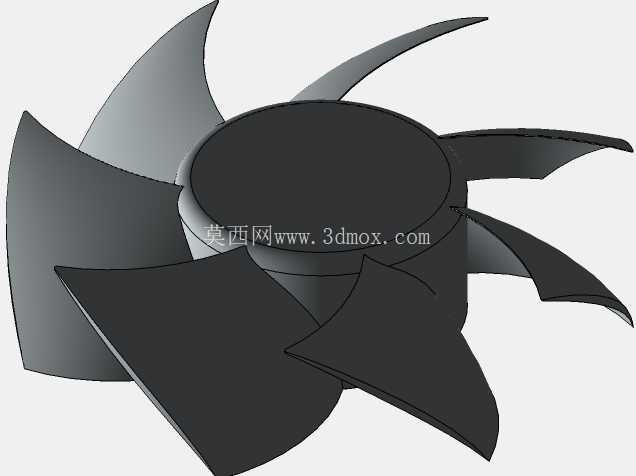

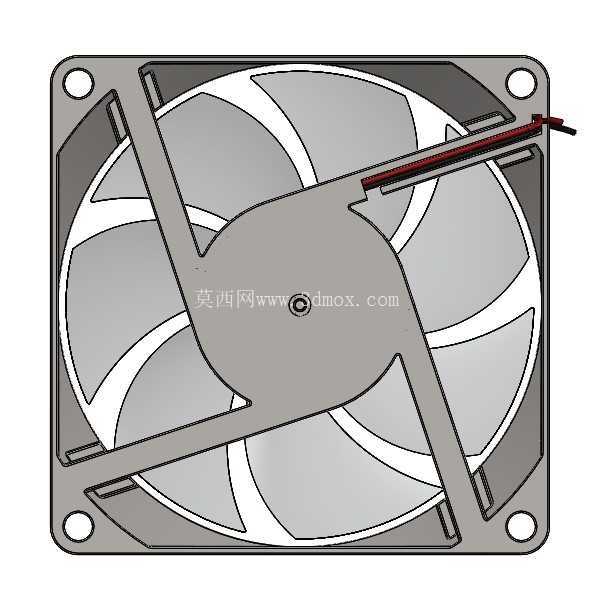

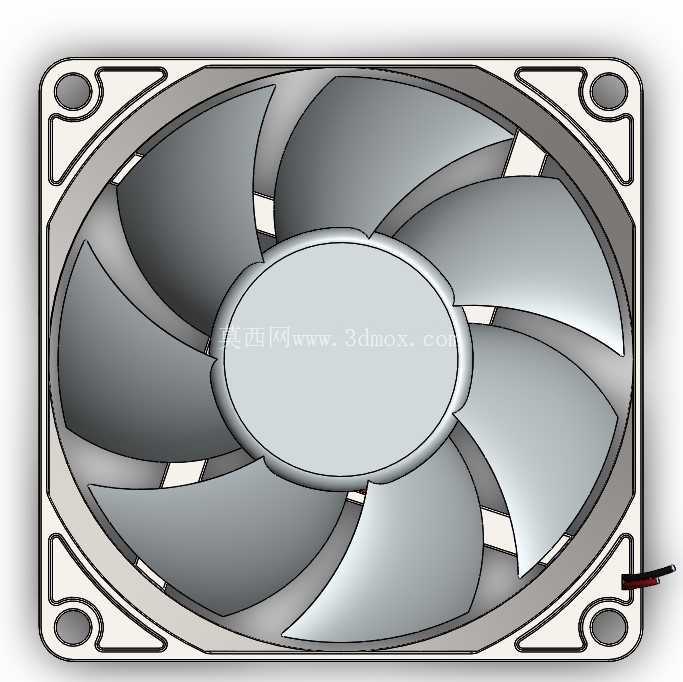

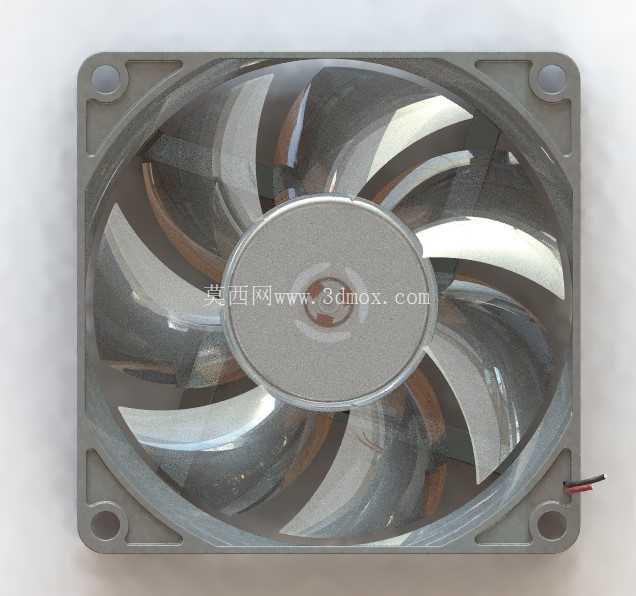

　　扇叶部分采用多叶片轴流式造型，叶片从轮毂向外缘延展，叶根区域承担主要扭矩传递，叶尖区域贴近风筒内壁以提高送风效率。叶片表面带有连续扭转和弯掠特征，这种设计使不同半径处的气流速度和攻角更协调，避免叶片在高转速下出现明显局部失速。轮毂直径相对较大，既为电机容纳留出空间，也能改善叶片根部刚度；中心圆形盖板可保护内部电机，同时降低轮毂处气流分离。出线位置位于框体一侧，线缆走向需要在整机装配时预留弯折半径，避免与扇叶、网罩或钣金边缘摩擦。

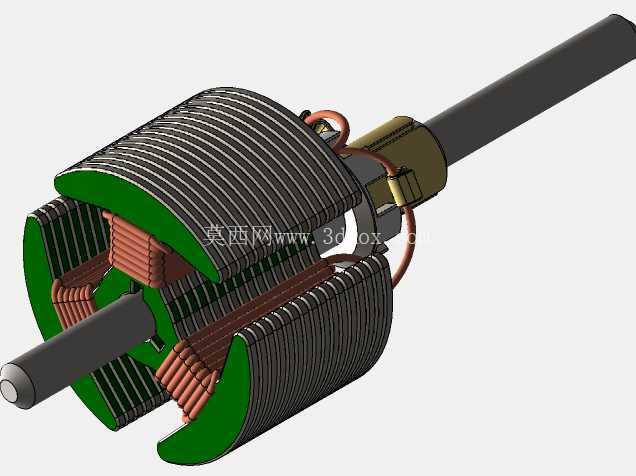

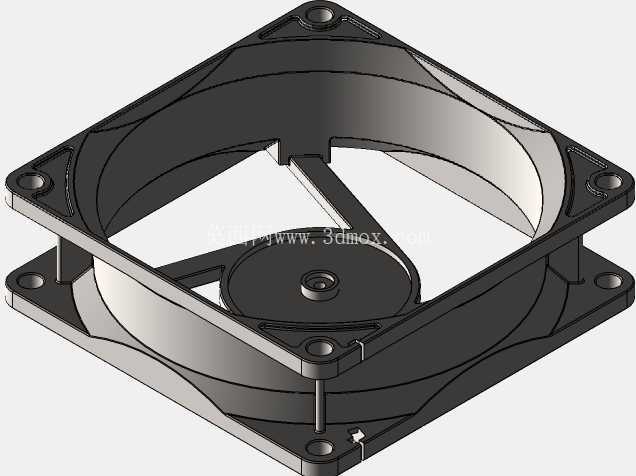

　　从建模角度看，这类产品不能只关注外观叶片。外框需要体现安装孔、加强筋、风筒壁厚和轴承座支撑结构；叶片应保证曲面光顺，叶根与轮毂过渡处不能出现突兀折角；电机区域虽外观简洁，但在结构方案中要预留定子、转子、轴承和卡扣位置。若用于仿真或加工沟通，还需明确风扇旋转方向、风向标识、叶尖间隙和框体平面度。叶尖间隙过小会提高制造和装配公差要求，轻微变形就可能擦框；间隙过大则会造成回流，降低风量并增加噪声。

　　工程选型时，风扇尺寸通常受设备面板和内部空间限制，而风量、静压、转速、噪声、供电方式和寿命需要共同评估。高阻风道中，仅看空载风量没有意义，风扇在散热鳍片、滤网和密集线缆阻挡后的工作点才决定冷却效果。该三维结构适合用于电子散热布局校核、机箱风道演示、风扇安装干涉检查以及小型轴流叶轮造型参考，能够帮助设计者把外观曲面、装配边界和热管理需求统一到同一套机械结构中。
