3.5mm音频插孔PJ320A电子接插件

　　音频插孔是消费电子与工业控制板卡上极为常见的一类板载接插件，PJ320A这款3.5mm JACK耳机插孔主要承担模拟音频信号的插拔连接任务，广泛出现在便携音箱、车载影音、工控人机界面、通信终端以及各类需要外接耳机或音频线的设备主板上。它的核心作用是在插头插入时，通过内部弹片触点完成声道与接地回路的可靠导通，拔出后又能借助弹片复位切断或切换相应通路，部分结构还附带检测引脚，用于向主控反馈插头是否在位。

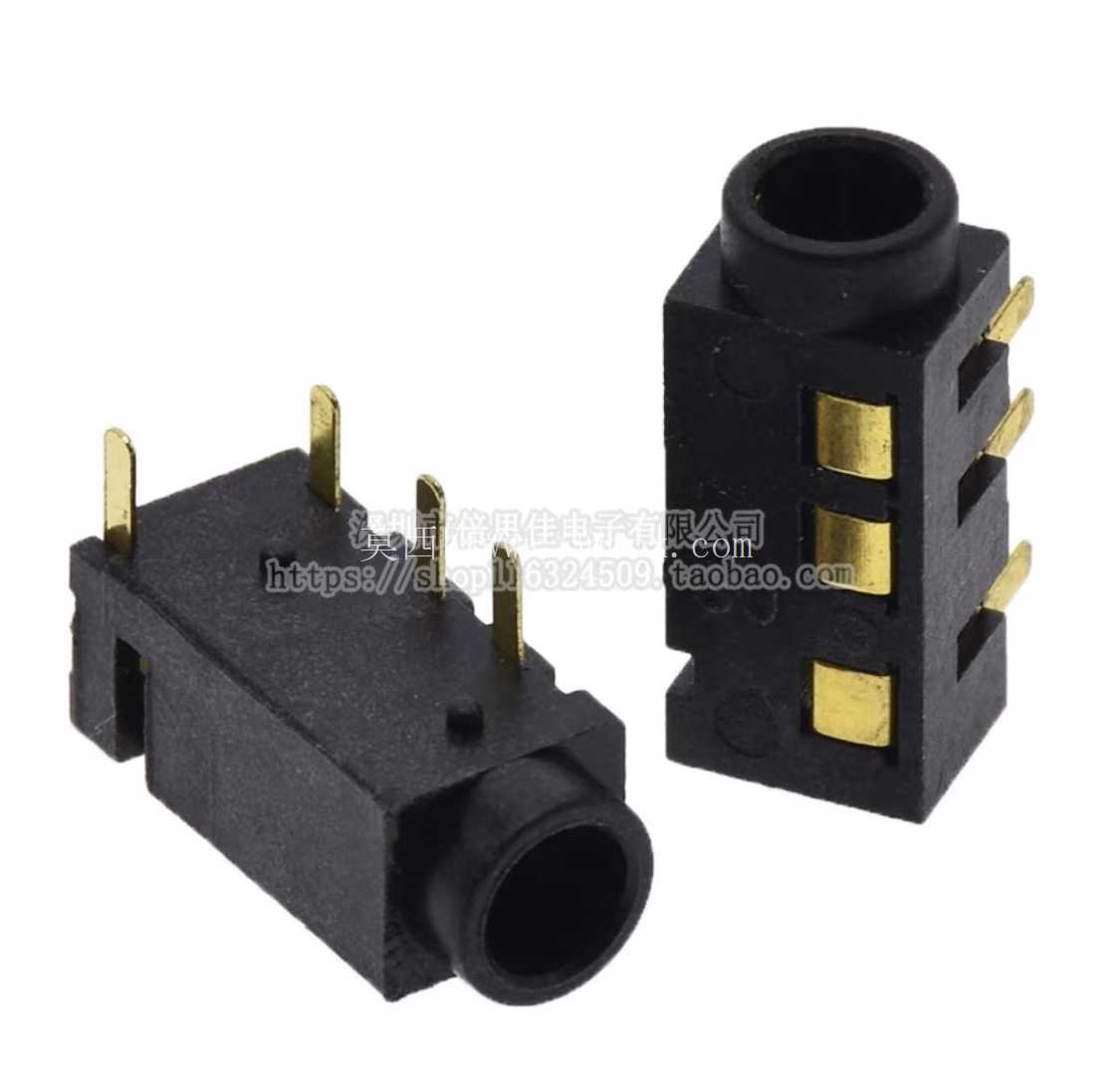

　　从结构上看，该插孔采用卧式贴装与插脚混合的装配形式，主体为黑色绝缘塑壳，一端是容纳3.5mm插头的圆形金属插口，另一端及顶部露出多组镀金接触弹片与定位引脚。塑壳内部容纳着分段式弹性接触片，弹片的折弯角度、接触压力和行程直接决定插拔手感与导通稳定性。建模时需要重点还原弹片的悬臂形态、触点间距以及插脚的伸出长度，因为这些特征在PCB Layout阶段直接对应焊盘位置与开孔边界。

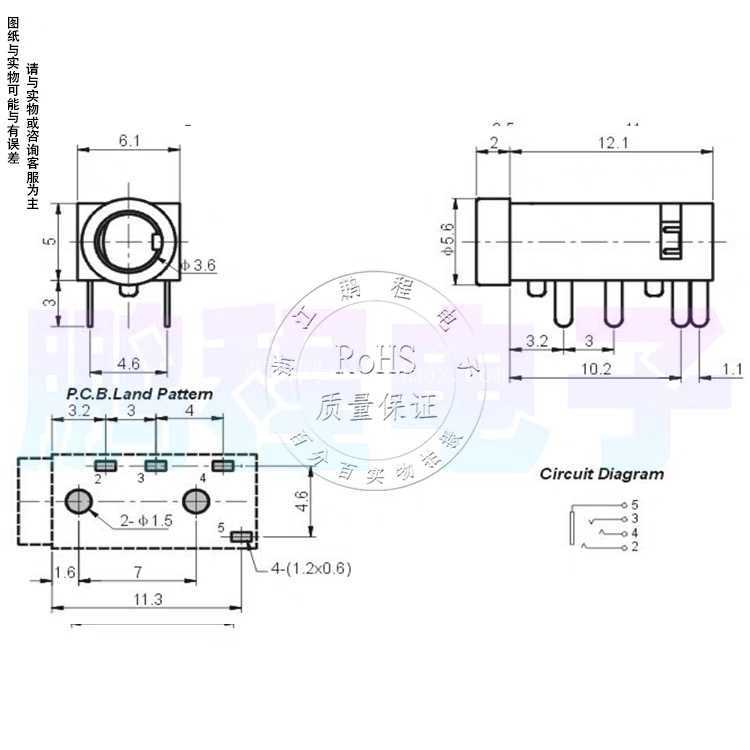

　　实际选型与结构设计中，外形尺寸和安装边界是必须卡死的参数。插孔本体沿插头轴线方向的长度、塑壳宽度与高度，决定了面板开孔到主板的占用空间；底部插脚的排布间距和贴装引脚的共面度，关系到回流焊后的立碑、虚焊风险。工程实践中经常遇到原始库模型与实物尺寸偏差较大的情况，弹片位置、插口中心高或插脚间距若不对照实物修正，装配时就会出现插头对不上面板孔、引脚顶不起焊盘的问题，因此在投产前依据实测尺寸对模型进行校准，是保证结构与电子协同设计不出错的关键环节。

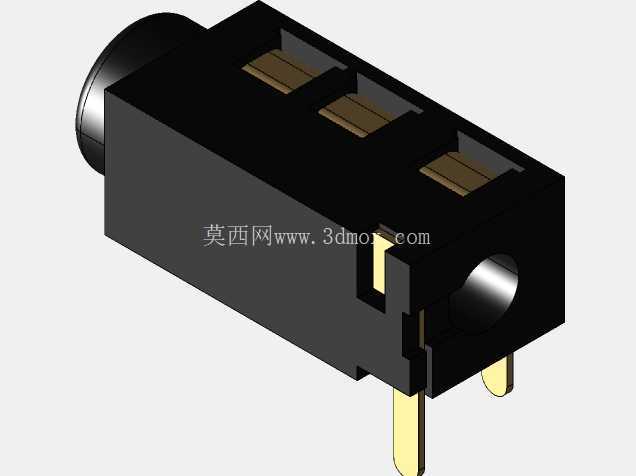

　　建模思路上，应先以插口轴线和PCB安装面为基准搭建骨架，确定插口中心高度与本体包络，再分别构建塑壳、金属套筒、内部弹片和底部引脚。塑壳上的开槽、卡扣和定位柱要如实表达，它们影响自动插件时的吸取与定位；金属插口的壁厚与倒角则关系到插头插拔的导向。弹片部分属于易变形薄壁件，三维中按自由状态建模即可，同时需在装配校核时预留其受压变形的活动空间，避免与外壳干涉。

　　这类接插件虽小，却横跨结构、电子与工艺多个环节：结构工程师关注面板开孔与插拔空间，电子工程师关注引脚定义与焊盘封装，工艺人员关注贴装高度与焊接耐受。把插孔的接触片行程、插脚布局和本体包络准确还原，既能在整机堆叠时提前发现干涉，也能为模具开制和PCB封装设计提供可靠依据，减少后期打样反复。
