单口八芯RJ45网络插座连接器

　　在通信设备、工控机柜、网络交换机以及各类带以太网口的终端产品里，RJ45插座是最常见的物理接口之一。这款单端口8针连接器对应的是常规8P8C水晶头的对接需求，八根接触端子按标准线序排布，能够同时承载百兆、千兆以太网的数据传输，也可在部分场景下用于POE供电、串口扩展或自定义信号转接。

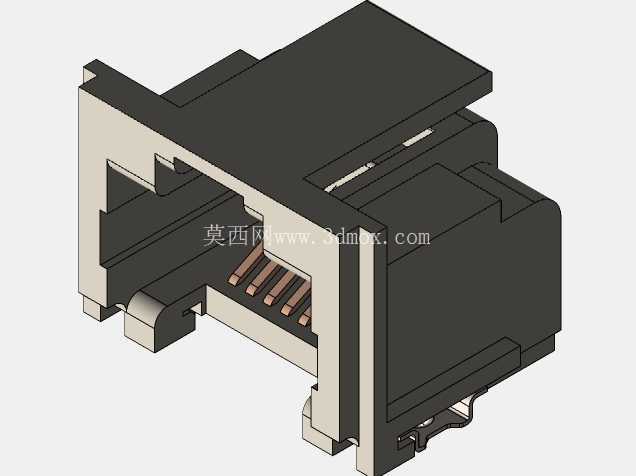

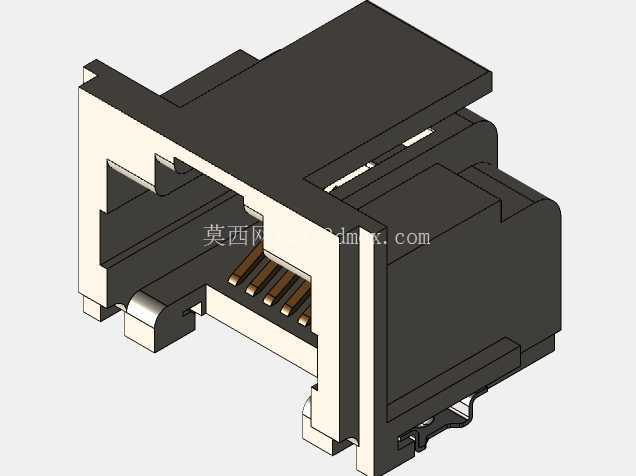

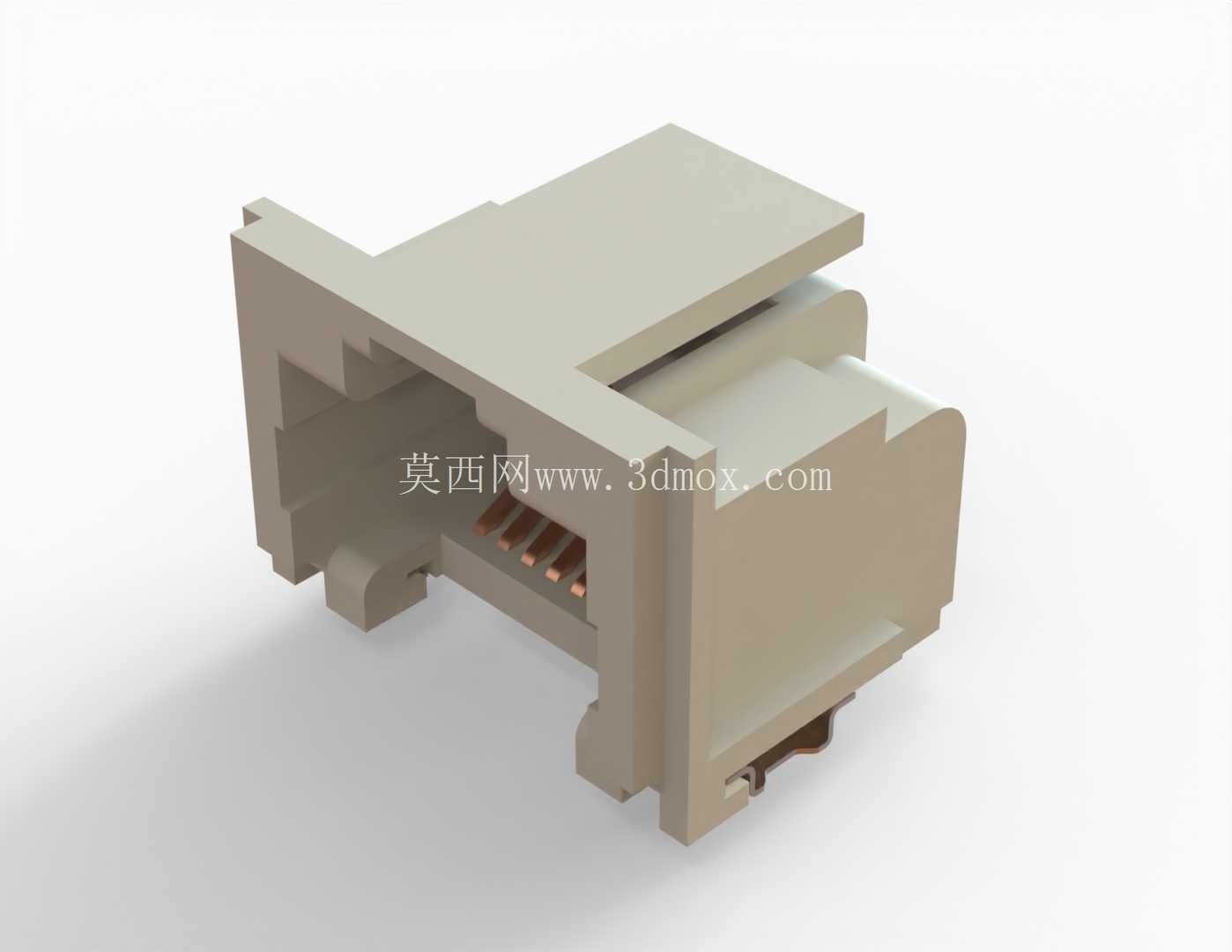

　　从结构上看，整件采用注塑外壳加内置金属端子的典型方案。外壳为浅米色绝缘塑胶件，前端开出标准的RJ45插接腔，腔体内预留了水晶头插入的导向斜面与卡扣让位空间，插头推入时可顺着倒角顺利到位，弹片卡入后能听到明确的到位反馈，避免虚插。腔体内部可以看到一排镀金或镀锡的弹性接触针，端子呈悬臂梁形式，水晶头压入后触点被向下压合，依靠金属自身回弹保持稳定正压力，从而保证接触电阻低、抗振动不瞬断。

　　外壳两侧和顶部设计有定位凸台与卡扣结构，这是为面板嵌装或PCB板上直插固定准备的。实际装配时，连接器通常从面板后侧推入预留的矩形开孔，前端法兰面贴住面板内壁，侧边倒钩卡在开孔边缘实现轴向限位；底部端子则穿过电路板对应焊盘孔，经波峰焊或手工焊接固定，塑胶本体上的定位柱同时插入PCB定位孔，防止焊接过程中器件偏移。建模时需要重点核对法兰外轮廓尺寸、插接口开口宽度、端子间距以及本体后方的让位深度，这些边界直接决定面板开孔图和PCB封装能否一次对上。

　　选型层面，这类单口插座多用于空间紧凑、只需一路网线接入的板卡，比堆叠式多口座更省位置。塑胶材料一般选用PBT或PA，兼顾绝缘性能、耐温性与插拔耐磨；端子部分靠弹性结构吸收反复插拔的磨损，常规寿命可达上千次。设计整机时还要注意接口周围的操作空间——插头尾部带网线弯折半径，面板前方需留出足够插拨手空间，后方则要避让端子焊脚与走线，避免与外壳钣金或相邻器件干涉。

　　三维建模过程中，插接腔内部的倒扣、端子悬臂的细小特征以及侧边卡扣的拔模斜度都需要如实还原，这些既是开模时的关键结构，也是结构工程师做干涉检查、装配模拟时不能简化掉的部分。把安装边界、对接水晶头的配合尺寸做准确，后续出工程图、做面板开孔和PCB Layout才有可靠依据。
