复杂壳体类机械零部件结构三维设计

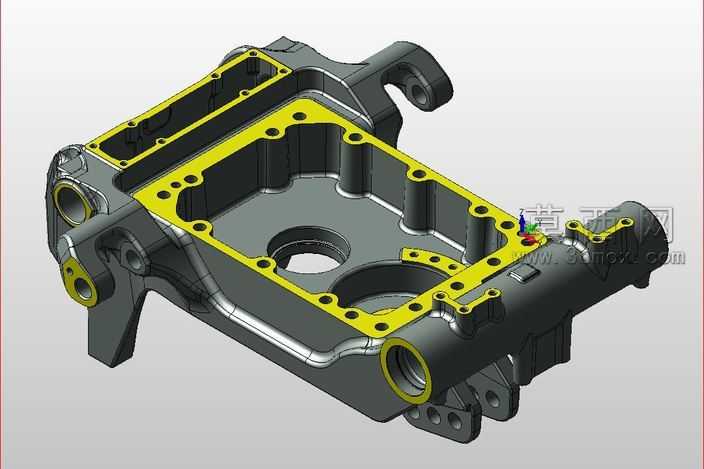

本作品为一款复杂集成式机械壳体零件的三维建模设计，建模过程严格遵循机械设计规范与形位公差要求，从零件的功能需求出发完成全参数化结构搭建。建模初期先梳理壳体的功能定位，该零件作为动力传动系统的核心承载基体，需要同时容纳传动组件、油路结构、安装定位接口，因此首先确定主体型腔的基准轮廓，以对称中心面为主要基准，依次搭建外部安装支耳、内部加强筋、轴孔配合位、密封结合面的基础特征。建模过程中对密封结合面的螺栓孔阵列做了参数化关联，所有安装孔的位置度、同轴度都按照GDT形位公差要求设置约束，保证孔位与配合零件的装配精度；主体型腔的壁厚做了均匀化处理，在承重受力区域额外增设加厚结构与加强筋，避免零件在受力工况下出现应力集中变形。外观渲染阶段，对壳体主体采用哑光铸铁材质表现，还原铸造零件的基础质感，对密封结合面、轴孔配合面做了金属切削面的质感区分，黄色高亮标注的密封槽区域做了醒目的色彩区分，清晰展示密封结构的位置与轮廓。结构设计上充分考虑加工工艺性，所有棱边都设置了符合加工要求的倒角与圆角，避免锐边应力集中；外部的安装支耳做了轻量化挖槽处理，在保证结构强度的前提下降低零件整体重量；侧面的轴孔集成了油封安装位、轴承定位台阶，一次成型的结构减少了后续装配的工序数量；型腔内部的凸台结构既作为内部组件的安装定位面，也起到加强壳体整体刚性的作用，避免型腔在受压工况下出现形变。整个建模过程特征逻辑清晰，所有尺寸都可参数化调整，既可以直接用于后续的工程图导出、数控加工编程，也可以作为装配体设计的基础零件，适配不同规格的传动系统集成需求，完整还原了复杂壳体零件从功能规划到结构落地的全流程设计思路，充分体现了机械结构设计中强度、工艺性、装配便利性的平衡原则。
