起重机吊钩滑轮组吊装承重结构

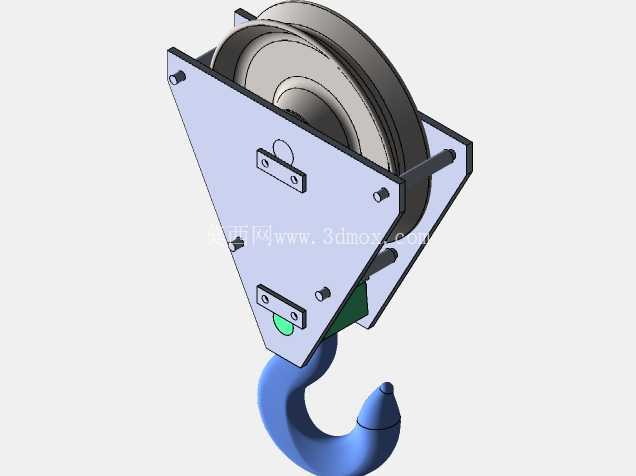

　　吊钩滑轮组是起重作业里直接承接吊重的末端执行部件，常见在桥式起重机、门式起重机、汽车吊以及车间固定吊装工位上，整套结构既要把钢丝绳的多段拉力汇总到吊钩，也要在频繁起升、变幅、回转过程中保持受力稳定。建模时先从滑轮槽型入手，绳槽圆弧半径要匹配所用钢丝绳直径，槽底留出合理接触包角，两侧挡边高度需保证钢丝绳在偏斜工况下不会脱槽；滑轮通过心轴架在两块对称布置的夹板之间，夹板上端预留穿装滑轮轴的同轴孔，下部收拢形成吊钩横梁的安装空间，夹板外侧加装横向撑杆，避免受拉时两块板向外张开变形。吊钩采用锻造钩体的典型弯弧造型，钩颈处加工螺纹配合锁紧螺母，悬挂在横梁中部，钩头开口方向朝向作业侧，钩尖处设置防脱挡板的安装位，防止吊索在晃动中滑出钩口。

　　整套吊具的外形轮廓上宽下窄，上部滑轮区域的宽度由滑轮直径和夹板间距决定，安装边界要注意滑轮外径与起重机臂头、起升机构导向轮之间保留足够安全间隙，下部吊钩回转范围内不能和夹板、撑杆发生运动干涉。设计过程中需要同步校核夹板销轴孔的挤压应力、滑轮轴的弯曲挠度、吊钩横梁的剪切强度以及钩体危险截面的拉弯复合载荷，所有回转配合位置都要预留润滑通道，保证长期重载作业下转动灵活。夹板表面的加强衬板、定位块对应实际加工中的焊接或栓接固定结构，既用来锁定轴件轴向位置，也方便现场拆解更换滑轮和轴承。这类三维结构完整还原了起重吊具从绳轮传动到钩体承重的装配关系，结构设计人员可以据此核对吊装空间、选配钢丝绳规格，也能作为起重设备末端吊具改造、教学演示的参考结构。
