环形安装定位钣金支架结构设计

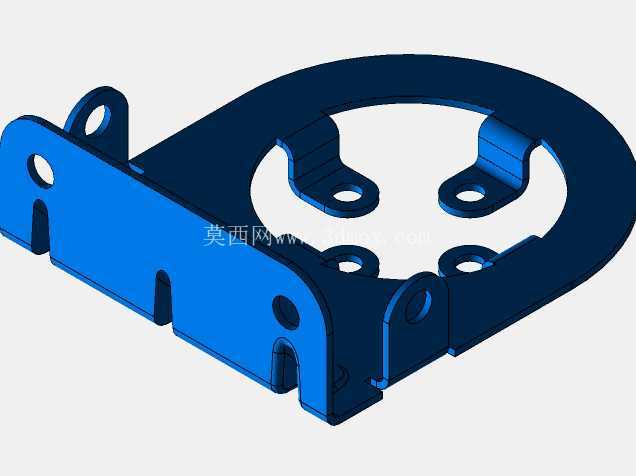

　　这款环形钣金支架是针对小型回转类功能部件配套设计的安装固定构件，日常多应用在小型流体控制组件、微型动力单元的外围配套安装场景中，核心作用是为嵌套在环形区域内的核心部件提供稳定的支撑边界，同时通过自身的安装耳结构完成与设备主体机架的刚性连接，避免核心部件在设备运行过程中出现移位、振动松脱的问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊接结构，所有的连接点位都通过板材自身的折弯翻边形成安装面，既减少了加工工序，也能避免焊接带来的热变形问题，保证各个安装孔位的位置精度。

　　主体的环形内圈是核心的容纳空间，设计时根据配套部件的最大外轮廓预留了足够的装配间隙，同时在内圈延伸出三个带安装孔的折弯支耳，支耳的折弯高度经过精确计算，刚好匹配配套部件侧面的安装孔位高度，装配时不需要额外增加调整垫片，就能保证核心部件与支架的同轴度要求。支架外侧延伸出的两个主安装耳上分别设计了两个通孔，用于和设备主框架进行螺栓固定，孔位采用长圆孔与圆孔搭配的设计，其中一个长圆孔可以抵消一部分机架加工带来的孔位误差，降低现场装配的对位难度，避免出现孔位错位无法安装的问题。

　　在支架的侧边折弯位置，特意设计了两个定位卡槽结构，这两个卡槽的位置对应机架上预焊的定位凸点，装配时可以先将卡槽卡在凸点上完成预定位，不需要操作人员全程手扶对位就能穿入固定螺栓，大幅提升装配效率。板材厚度的选择经过了刚度校核，在满足支撑强度要求的前提下尽可能选用较薄的板材，控制整体构件重量，同时在所有的折弯转角处都预留了合理的折弯内R角，避免折弯过程中出现板材开裂的问题，所有的孔位边缘都做了去毛刺处理，防止装配时划伤操作人员或者损坏配套部件的线缆、密封件。

　　安装边界方面，支架整体的外轮廓尺寸控制在配套部件安装腔的预留空间范围内，外侧的安装耳突出主体的长度经过核算，不会和腔体内其他管线、构件产生干涉，支架底部的折弯边高度统一，保证安装后整体处于水平状态，不会出现倾斜导致核心部件装配应力过大的问题。在实际的设备运行场景中，这类钣金支架往往需要承受一定的振动载荷，所以在设计时特意在支耳与主体环形结构的连接位置做了加宽处理，提升局部的结构强度，避免长期振动下支耳出现断裂变形的问题，同时所有的安装孔位都采用了冲孔加工，孔位的位置公差控制在±0.1mm范围内，保证装配的互换性，同批次的支架不需要额外选配就能直接装配使用。不同于铸造或者机加工的支架结构，这款钣金支架的生产效率更高，成本更低，适合大批量的配套生产，在小批量打样阶段也可以通过激光切割下料配合手工折弯快速完成样件制作，缩短产品的研发验证周期。设计过程中还考虑了表面处理的工艺性，整体结构没有封闭的积液腔，喷涂或者电镀处理时不会残留处理液，提升表面处理的质量，避免出现积液锈蚀的隐患。
