工业仓储用网格栅式承载结构床架

　　这类栅格结构的承载床架，在工业生产场景里的应用覆盖范围很广，既可以作为车间工位的物料暂存托架，也能适配仓储区域的轻型货物分层承载，部分自动化生产线的中转工位也会采用同款结构作为工件过渡承载面，甚至在一些小型设备的底部支撑框架设计中，也能看到这类栅格结构的衍生应用。从实际使用角度看，栅格镂空的结构首先解决了实体台面积灰、积液难以清理的问题，生产过程中产生的切削碎屑、车间清洁的积水都能直接从栅格缝隙落下，不会在承载面上堆积，日常维护只需要定期清理下方区域即可，比实体台面的维护工作量降低不少。同时镂空结构也不会遮挡下方的光线或者检测元件，很多需要在承载面下方安装光电传感器、位置检测开关的工位，用这种栅格结构就不需要额外在台面上开孔，直接利用栅格的缝隙就能满足检测光路的通行需求，省去了二次加工的工序。

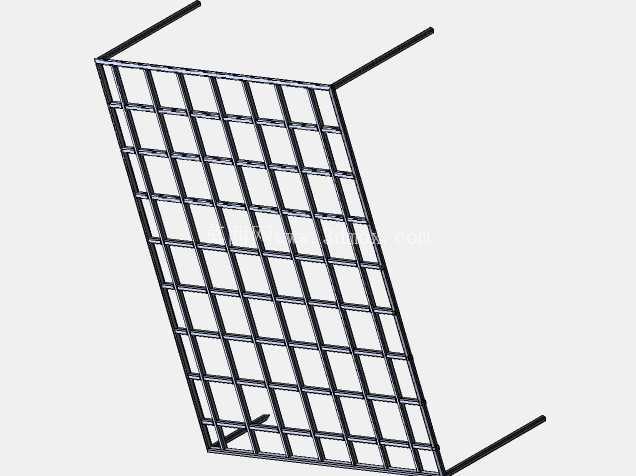

　　设计这类结构的时候，首先要考虑的是承载杆件的排布密度，这一点直接和额定承载能力挂钩，栅格的间距如果过大，小尺寸的工件就容易从缝隙掉落，间距过小又会增加整体重量，造成材料浪费，还会提升镂空率不足带来的积屑问题。通常会根据目标承载工件的最小外形尺寸来确定栅格的净间距，保证最小的工件放置时至少有三个支撑点接触栅格杆件，不会出现卡滞或者掉落的情况。外围的边框杆件会采用比内部栅格更厚的型材，因为边框是整个结构的受力边界，不管是吊装搬运还是日常放置时的支撑受力，都集中在边框位置，同时四个角延伸出的杆件是专门的安装固定位，用来和下方的支撑立柱、或者设备的主机框架进行连接，安装时只需要在延伸段对应的位置加工安装孔，就能完成快速装配，不需要额外焊接连接耳板，减少了现场装配的焊接工作量。

　　从安装边界来看，这类栅格床架的整体外形是规整的矩形，四个延伸的安装支杆长度统一，安装时需要保证四个支杆的支撑面处于同一水平面上，否则长期承载后会出现栅格杆件变形的问题，因为栅格结构本身的抗扭能力弱于实体板材，如果安装面存在高低差，受力时各个杆件的载荷分布不均匀，很容易在载荷集中的位置出现弯曲变形。设计时也会考虑整体的挠度控制，在额定均布载荷下，栅格中部的最大挠度不会超过跨度的千分之二，避免放置工件时出现台面倾斜导致工件滑移的情况。另外杆件之间的连接全部采用满焊工艺，焊接后会对焊疤进行打磨处理，不会出现尖锐的凸起，避免操作人员取放工件时被划伤，所有杆件的边缘都做了倒角处理，没有毛刺飞边，符合车间工位的安全设计要求。

　　不同于实体板材的承载结构，这种栅格结构的自重更轻，相同承载能力下，整体重量比钢板焊接的台面轻40%左右，不管是吊装移动还是后期拆装调整，都不需要动用大吨位的起重设备，两到三个操作人员就能完成移位调整，对于需要经常调整工位布局的柔性生产车间来说，这种轻量化的设计优势非常明显。同时栅格结构的通风性能更好，一些需要冷却的工件放在上面，空气可以从上下同时流通，冷却速度比放在实体台面上快不少，部分热处理工序后的工件临时放置，也会采用这类栅格架作为冷却工位，避免工件底部因为接触实体台面出现冷却不均的问题。在实际选型的时候，还要根据使用场景的环境确定杆件的表面处理方式，如果是在潮湿或者有腐蚀性介质的车间使用，杆件表面会做镀锌或者喷塑处理，提升防锈耐腐蚀能力，如果是普通干燥的机加工车间，做常规的喷漆处理就能满足使用需求，不需要额外增加表面处理的成本。
