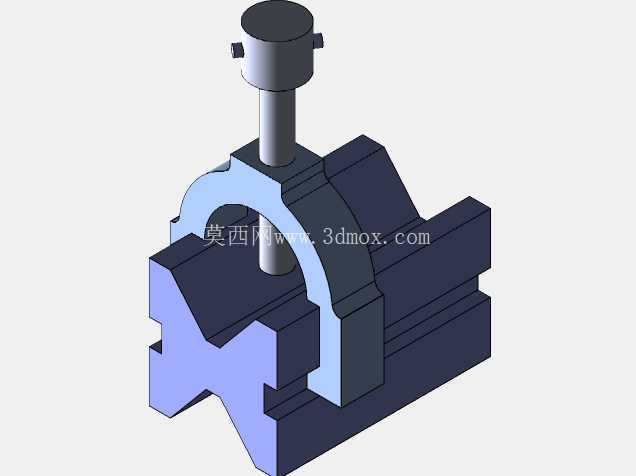

带压紧机构V型定位夹持工装结构

　　在机加工、检测工序的工件装夹环节，轴类、套类回转体零件的定位装夹一直是影响加工精度与检测效率的核心环节，这套带压紧机构的V型定位结构，正是针对这类零件的装夹痛点设计的实用工装。不同于普通光面V型块仅能实现径向定位、无法抵抗切削力或检测触针冲击力的缺陷，这套结构在V型定位座上方集成了拱形压架与顶紧螺杆组件，能在完成工件径向自定心定位的同时，提供稳定的轴向压紧力，避免工件在加工、检测过程中出现窜动、翘起的问题。

　　从实际应用场景来看，这类工装可直接适配普通铣床、钻床的工作台T型槽安装，也可放置在三坐标测量机、圆度仪的检测平台上使用，针对直径在适配范围内的光轴、阶梯轴、小型阀芯、阀杆类零件，无需制作专用夹具，调整顶部螺杆的伸出长度即可完成快速装夹，相比三爪卡盘装夹，它不会对薄壁类回转工件造成夹装变形，相比平口钳装夹，它的自定心特性可以省去大量找正时间，单件装夹找正时间能缩短七成以上。

　　设计思路上，底部的V型座采用90度夹角的V型槽设计，这一角度是经过长期工程验证的通用定位角度，既能适配较大直径范围的工件，又能保证定位时的接触线长度足够，避免工件出现倾斜；V型座底部做了加宽的平直安装基面，基面的平面度与V型槽的对称度、垂直度公差严格控制在IT7级以内，保证安装到工作平台后，V型槽的轴线与工作台进给方向、检测平台的X轴方向保持平行，无需额外打表找正基准。上方的拱形压架采用跨骑式结构，两侧的安装脚直接固定在V型座的两侧台面上，压架的拱形内孔留出足够的工件避让空间，不会干涉工件的加工面或检测面，顶部的螺杆采用细牙梯形螺纹设计，螺距小、自锁性能好，压紧时不会因为设备振动出现松脱，螺杆底部的压头做了圆弧过渡处理，接触工件时不会压伤工件表面，压头与螺杆之间采用活动连接，压紧时可以自适应工件的外圆曲面，保证压紧力均匀分布。

　　安装边界方面，V型座的整体宽度控制在常规平口钳的钳口宽度范围内，既可以直接通过T型螺栓固定在工作台上，也可以夹持在平口钳上使用，适配不同车间的现有装夹条件；顶部螺杆的最大伸出长度经过核算，在适配最大直径工件时，螺杆的旋合长度仍能保证足够的压紧强度，不会出现螺杆弯曲、螺纹滑牙的问题；压架的拱形高度预留了足够的操作空间，拧紧螺杆时扳手不会与V型座发生干涉。

　　从功能特性来看，这套结构兼顾了定位精度与装夹效率，V型槽的自定心特性可以自动将工件的轴线调整到V型槽的对称中心位置，不需要操作人员反复调整工件的左右位置，配合顶部的压紧机构，一次操作即可完成定位与夹紧两个动作。在钻床工序中加工轴类零件的径向孔时，这套工装可以直接保证孔的中心与工件轴线的相交度要求，不需要额外划线找正；在三坐标检测工序中，工件装夹完成后可以直接建立工件坐标系，检测阀杆、阀芯类零件的圆度、圆柱度、各轴段同轴度时，不会因为装夹变形导致检测数据失真。

　　结构细节上，V型座的两侧做了台阶式的安装面，压架的安装脚嵌入台阶面内，通过内六角螺栓固定，保证压架与V型座的连接刚性，在承受较大切削力时不会出现压架偏移的问题；螺杆的顶部做了带孔的扳手头，可以使用勾头扳手或者加力杆拧紧，针对不同材质的工件，可以通过控制拧紧力矩调整压紧力，装夹铝、铜等软质金属工件时不会压伤表面，装夹钢制工件时可以提供足够的夹紧力抵抗铣削、钻削的切削力。

　　不同于专用工装只能适配单一尺寸零件的局限，这套V型压紧工装可以覆盖一定直径范围的回转体零件装夹需求，在多品种小批量的机加工车间、计量检测室中，这类通用工装的复用率极高，能大幅减少专用夹具的制作成本与存放空间，同时降低操作人员的装夹劳动强度，避免因为装夹不当导致的零件报废、检测数据偏差问题。在实际使用中，只需要定期清理V型槽内的切屑、杂物，在螺杆螺纹处添加少量润滑脂，即可长期保持定位精度与操作顺畅度，维护成本极低。
